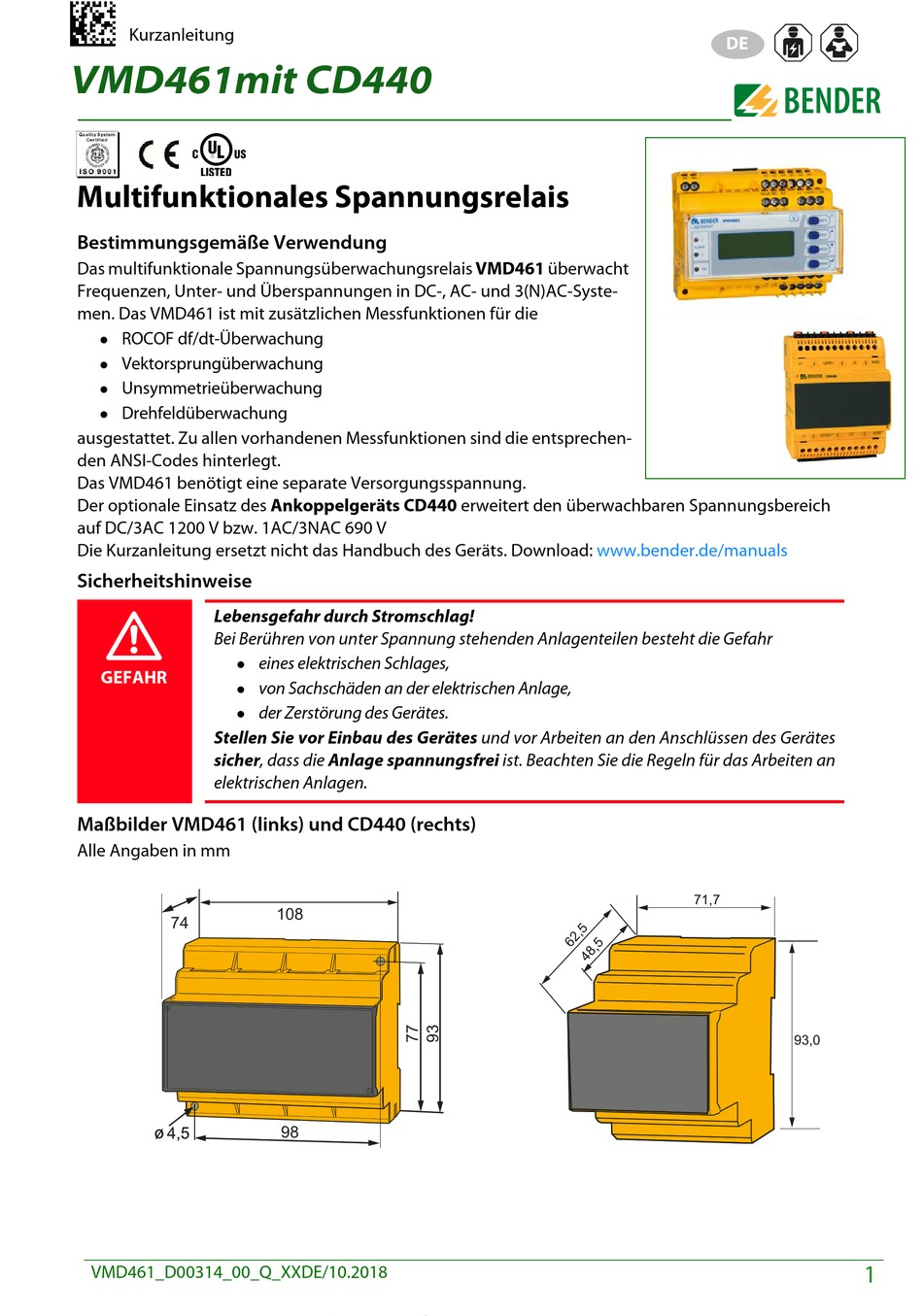

Kurzanleitung
VMD461mit CD440
Multifunktionales Spannungsrelais
Bestimmungsgemäße Verwendung
Das multifunktionale Spannungsüberwachungsrelais VMD461 überwacht
Frequenzen, Unter- und Überspannungen in DC-, AC- und 3(N)AC-Syste-
men. Das VMD461 ist mit zusätzlichen Messfunktionen für die
ROCOF df/dt-Überwachung
Vektorsprungüberwachung
Unsymmetrieüberwachung
Drehfeldüberwachung
ausgestattet. Zu allen vorhandenen Messfunktionen sind die entsprechen-
den ANSI-Codes hinterlegt.
Das VMD461 benötigt eine separate Versorgungsspannung.
Der optionale Einsatz des Ankoppelgeräts CD440 erweitert den überwachbaren Spannungsbereich
auf DC/3AC 1200 V bzw. 1AC/3NAC 690 V
Die Kurzanleitung ersetzt nicht das Handbuch des Geräts. Download:
Sicherheitshinweise
Lebensgefahr durch Stromschlag!
Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr
GEFAHR
Stellen Sie vor Einbau des Gerätes und vor Arbeiten an den Anschlüssen des Gerätes
sicher, dass die Anlage spannungsfrei ist. Beachten Sie die Regeln für das Arbeiten an
elektrischen Anlagen.
Maßbilder VMD461 (links) und CD440 (rechts)
Alle Angaben in mm
74
VMD461_D00314_00_Q_XXDE/10.2018
eines elektrischen Schlages,
von Sachschäden an der elektrischen Anlage,
der Zerstörung des Gerätes.
108
98
