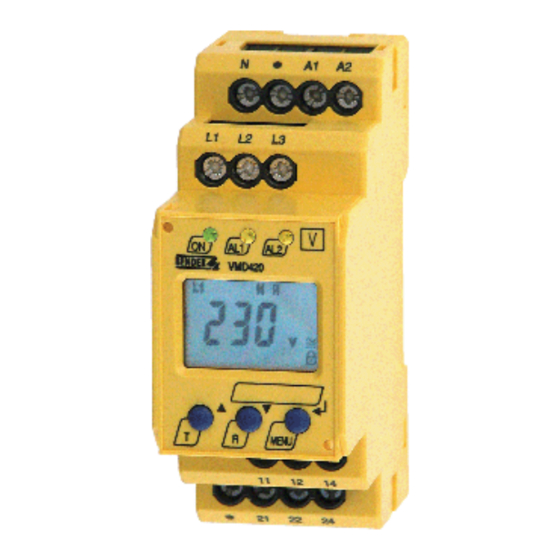

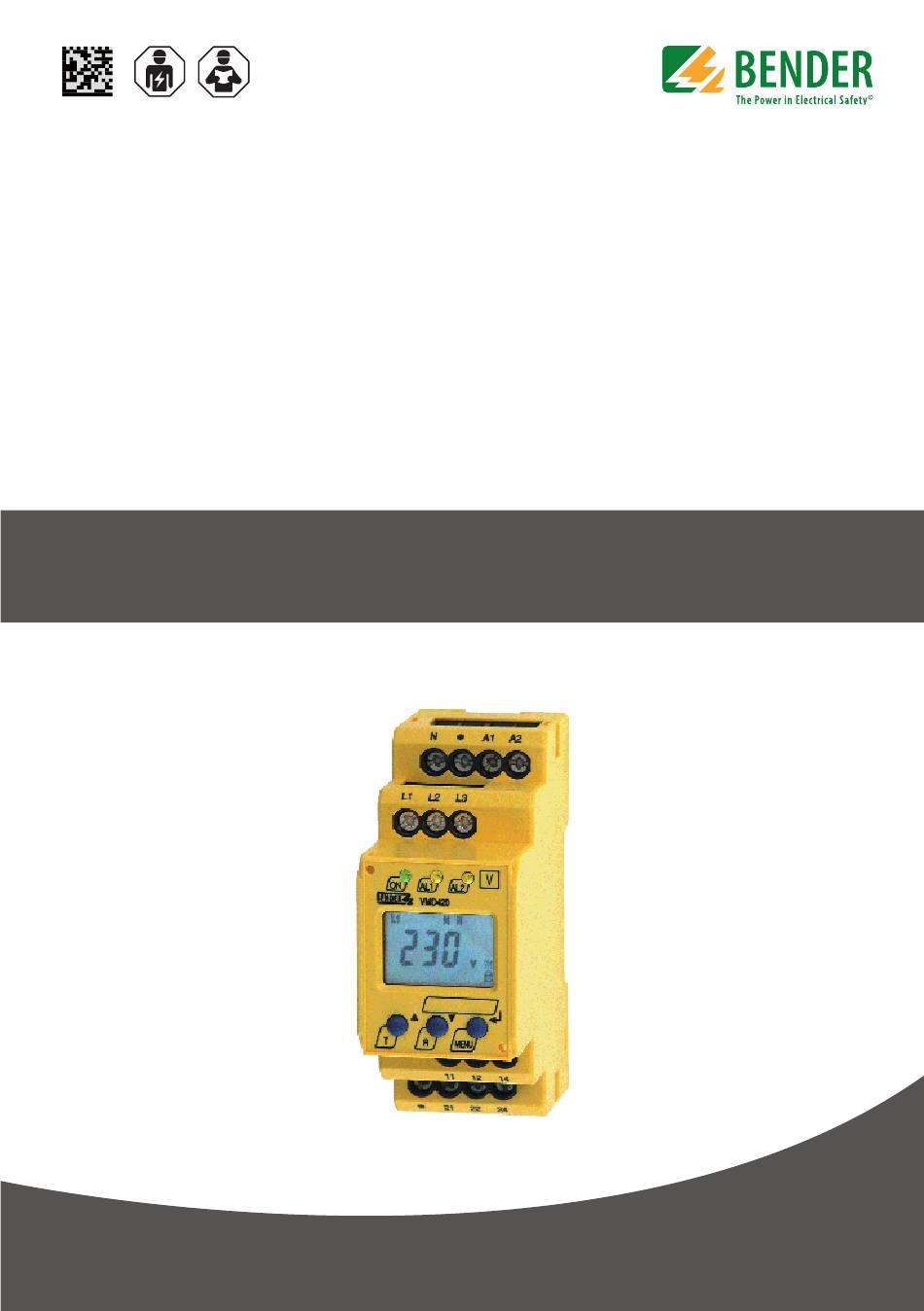

VMD420
Spannungs- und Frequenzrelais
zur Überwachung von 3(N)AC-Systemen mit 0...500 V auf Über- und Unterspannung sowie auf
Über- und Unterfrequenz
VMD420_D00137_03_M_XXDE/03.2020
Handbuch DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender VMD420

Inhaltszusammenfassung für Bender VMD420

  • Seite 1 VMD420 Spannungs- und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 0…500 V auf Über- und Unterspannung sowie auf Über- und Unterfrequenz VMD420_D00137_03_M_XXDE/03.2020 Handbuch DE...

  • Seite 2: Kundendienst

    Service und Support für Bender-Produkte Kundenservice Technische Unterstützung Carl-Benz-Strasse 8 • 35305 Grünberg • Germany Telefon: +49 6401 807-760 0700BenderHelp * Fax: +49 6401 807-629 E-Mail: support@bender-service.de 365 Tage von 07:00 - 20:00 Uhr (MEZ/UTC +1) * Festnetz dt. Telekom: Mo-Fr von 9-18 Uhr: 6,3 Cent / 30 Sek.; übrige Zeit: 6,3 Cent / Min.

  • Seite 3: Inhaltsverzeichnis

    Kennzeichnung wichtiger Hinweise und Informationen ......5 1.2.1 Zeichen und Symbole ....................5 Schulungen und Seminare ..................5 Lieferbedingungen .......................5 Kontrolle, Transport und Lagerung ................6 Gewährleistung und Haftung ...................6 Entsorgung von Bender Geräten ................6 Sicherheit .........................6 Funktion ....................9 Gerätemerkmale ......................9 Funktionsbeschreibung ....................9 2.2.1 Preset-Funktion ......................9 2.2.2...
  • Seite 4 Menü aufrufen und verlassen ................24 Einstellungen im Menü vornehmen ..............24 4.8.1 Menüpunkte auswählen ..................24 4.8.2 Einstellungen im Menüpunkt AL vornehmen ..........25 4.8.3 Einstellungen im Menüpunkt out vornehmen ..........28 4.8.4 Einstellungen im Menüpunkt t vornehmen ............. 32 4.8.5 Einstellungen im Menüpunkt SEt vornehmen ..........

  • Seite 5: Allgemeine Hinweise

    Richtlinien Schulungen und Seminare www.bender.de -> Fachwissen -> Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Sie sind gedruckt oder als Datei bei Bender erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen Die Elektroindustrie für Erzeugnisse und Leistungen der Elektroindustrie“...

  • Seite 6: Kontrolle, Transport Und Lagerung

    • Eigenmächtigen baulichen Veränderungen am Gerät. • Nichtbeachten der technischen Daten. • Unsachgemäß durchgeführten Reparaturen • Verwendung von Zubehör und Ersatzteilen, die Bender nicht empfiehlt • Katastrophenfällen durch Fremdkörpereinwirkung und höhere Gewalt. • Montage und Installation mit nicht empfohlenen Gerätekombinationen.
  • Seite 7 VMD420 Stellen Sie vor Einbau des Gerätes und vor Arbeiten an den Anschlüssen des Gerätes sicher, dass die Anlage spannungsfrei ist. Beachten Sie die Regeln für das Arbeiten an elektrischen Anlagen. VMD420_D00137_03_M_XXDE/03.2020...
  • Seite 8 Funktion VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 9: Funktion

    VMD420 Funktion Gerätemerkmale • VMD420 benötigt separate Versorgungsspannung Us • Überwachung von Unter- und Überspannung sowie Unter- und Überfrequenz in 3(N)AC- Systemen AC 0…500 V / 0…288 V • Überwachung von Asymmetrie, Phasenausfall und Phasenfolge • Anlauf-, Ansprech- und Rückfallverzögerung einstellbar •...

  • Seite 10: Selbsttest, Automatisch

    Relais werden dabei nicht geprüft. Während des Drückens der Test-Taste T werden alle für dieses Gerät verfügbaren Display-Elemente angezeigt. 2.2.4 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 11: Fehlerspeicher

    Wurde der Passwort-Schutz aktiviert (on), können Einstellungen nur nach Eingabe des korrekten Passworts (0…999) vorgenommen werden. Falls Sie Ihr Passwort vergessen haben und deshalb Ihr Gerät nicht mehr bedienen können, wenden Sie sich bitte an info@bender-service.com. 2.2.9 Werkseinstellung FAC Nach Aktivieren der Werkseinstellung werden alle geänderten Einstellungen auf den Ausliefer- ungszustand zurückgesetzt.

  • Seite 12: Alarm-Leds Zeigen An, Welche Relais Sich Im Alarmzustand Befinden

    Funktion 2.2.11 Alarm-LEDs zeigen an, welche Relais sich im Alarmzustand befinden Bei aktiviertem Menüpunkt LEd zeigt die Alarm-LED AL1 an, dass sich K1 im Alarmzustand befindet. Leuchtet AL2 befindet sich K2 im Alarmzustand. Ein Alarm-Relais kann nur dann in den Alarmzustand schalten, wenn ihm eine Alarm-Kategorie zugeordnet ist.

  • Seite 13: Frequenzalarm Bei Messspannungsausfall

    VMD420 2.2.13 Frequenzalarm bei Messspannungsausfall (Menü -> AL -> <U Hz) Sinkt die Spannung des überwachten Netzes so weit ab, dass die Frequenz nicht mehr ermittelt werden kann, wird mithilfe dieses Parameters eingestellt, wie sich der Frequenzalarm verhalten soll. On: Das Gerät setzt den Unter-/ und Überfrequenzalarm (Werkseinstellung).
  • Seite 14 Montage, Anschluss und Inbetriebnahme VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 15: Montage, Anschluss Und Inbetriebnahme

    VMD420 Montage, Anschluss und Inbetriebnahme durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen ebensGefahr besteht die Gefahr eines elektrischen Schlages, von Sachschäden an der elektrischen Anlage, der Zerstörung des Gerätes. Stellen Sie vor Einbau des Gerätes und vor Arbeiten an den Anschlüssen des Gerätes sicher, dass die Anlage spannungsfrei ist.

  • Seite 16: Abmessungen

    Montage, Anschluss und Inbetriebnahme Montage Abmessungen 36 mm Montage Click & Click! Abb. 3–1 Variante A: Montage auf Hutschiene, Variante B: Schraubbefestigung VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 17: Anschlussbild

    Anschluss des Geräts! Vor Inbetriebnahme immer den achschäden ordnungsgemäßen Anschluss des Geräts überprüfen! Nach Anschließen eines fabrikneuen VMD420 an ein Standardsystem mit U = 400 V, 50 Hz führt die interne Preset-Funktion eine automatische Einstellung der Ansprechwerte durch: Überspannung = 440 V (400 V + 10 %) (50 Hz + 1 Hz)
  • Seite 18 Montage, Anschluss und Inbetriebnahme Bei erster Inbetriebnahme stellen sich in Abhängigkeit von U automatisch vordefinierte Ansprechwerte ein: Ansprechwert Überspannung (> U) 1,1 U Ansprechwert Unterspannung (< U) 0,85 U Hysterese U Unterfrequenz < Hz - 1 Hz, OFF Überfrequenz > Hz + 1 Hz, OFF Hysterese Frequenz (Hys Hz) 0,2 Hz...

  • Seite 19: Eigene Einstellungen

    VMD420 Eigene Einstellungen Menu Parameter FAC* Eigene Einstellungen / Einstellbereich / AL-LED User setting Setting range < U PRESET > U PRESET 500 V U Hys 1 %. . . 40 % 5 %. . . 30 % 1+2* < Hz...
  • Seite 20 Montage, Anschluss und Inbetriebnahme Menu Parameter FAC* Eigene Einstellungen / Einstellbereich / AL-LED User setting Setting range 0 s. . . 300 s 0,5 s 0 s. . . 300 s L1, L2, L3 3Ph / 3 n  3Ph / 3 n * Werkseinstellungen VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 21: Bedienung Und Einstellung

    VMD420 Bedienung und Einstellung Bedienoberfläche kennenlernen Gerätefront Element Funktion Betriebs-LED, grün Menüpunkt LEd deaktiviert: LED Alarm 1 leuchtet (gelb): Ansprechwert > U überschritten LED Alarm 2 leuchtet (gelb): Ansprechwert < U unterschritten Menüpunkt LEd deaktiviert: AL1 und AL2 Beide LEDs leuchten bei Erreichen der Frequenz-Ansprechwerte <...

  • Seite 22: Standarddisplayanzeigen

    Bedienung und Einstellung Standarddisplayanzeigen ANZEIGE AUSSENLEITER ANZEIGE SPANNUNGSART: L1-L3: Zeigt die Spannungsart an Zeigt die aktiven Außen- leiter an. ANZEIGE ASYMMETRIE: PASSWORTSCHUTZ AKTI- Zeigt Asymmetrie in % an. VIERT: Zeigt aktivierten Passwort- schutz an. ANZEIGE NEUTRALLEITER: ANZEIGE BETRIEBSART: Neutralleiter ist aktiv. Zeigt die Betriebsart von K1/ K2 an;...

  • Seite 23: Werte Abfragen

    VMD420 ENTER • Menü-/Untermenüpunkt aufrufen. • Geänderten Parameterwert übernehmen. • Taste > 1,5 Sekunden gedrückt: Menü aufrufen/Menü verlassen/ zum nächst- höheren Untermenüpunkt wechseln. Werte abfragen In der Werkseinstellung wird standardmäßig die Außenleiterspannung zwischen L1 und L2 ange- zeigt. Durch Betätigen der Tasten AUFWÄRTS oder ABWÄRTS kann die Außenleiterspannung zwi- schen L1 und L3, L2 und L3 sowie die Asymmetrie, Netzfrequenz und Phasenfolge abgefragt wer- den.

  • Seite 24: Fehlerspeicher Löschen

    Bedienung und Einstellung Fehlerspeicher löschen Das Gerät verfügt über einen löschbaren Fehlerspeicher. Um den Fehlerspeicher zu löschen: • Taste länger als 1,5 Sekunden drücken Menü aufrufen und verlassen • Menü aufzurufen: Taste länger als 1,5 Sekunden drücken. • Menü verlassen: Taste erneut länger als 1,5 Sekunden drücken Einstellungen im Menü...

  • Seite 25: Einstellungen Im Menüpunkt Al Vornehmen

    VMD420 Verzögerungen einstellen: • Ansprechverzögerung t • Anlaufverzögerung t • Rückfallverzögerung t (LED, Relais)  Gerätesteuerung parametrieren • Messmethode auswählen 3 Ph oder 3 n • Passwortschutz ein- oder ausschalten, Passwort ändern  • Werkseinstellung wiederherstellen • Preset-Funktion PrE manuell ausführen •...
  • Seite 26 Bedienung und Einstellung Menüpunkt AL Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Ansprechwert der Unterspannung ein- stellen Ansprechwert der Überspannung ein- stellen Hysterese der Span- nungsansprechwerte einstellen Ansprechwerte Asymmetrie ein- stellen Ansprechwerte Unterfrequenz ein- stellen VMD420_D00137_03_M_XXDE/03.2020...
  • Seite 27 VMD420 Menüpunkt AL Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Ansprechwert Über- frequenz einstellen Hysterese Frequen- zansprechwert ein- stellen Frequenzalarm bei Messspannungsaus- fall < < < Ansprechwert Pha- senfolge einstellen Zurück zum Menü- punkt AL wechseln VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 28: Einstellungen Im Menüpunkt Out Vornehmen

    Bedienung und Einstellung 4.8.3 Einstellungen im Menüpunkt out vornehmen 1. Menüpunkt out auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste länger als 1,5 Sekunden drücken. Menüpunkt out Untermenü- Parameter Anzeige Para- Parameter...
  • Seite 29 VMD420 Menüpunkt out Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Alarm-Relais K1 auf Ruhestrom-Betrieb (n.c.) einstellen Alarm-Relais K1 wie- der auf Arbeitsstrom- Betrieb (n.o.) ein- stellen Untermenüpunkt wechseln Alarm-Relais K2 auf Ruhestrom-Betrieb (n.c.) einstellen...
  • Seite 30 Bedienung und Einstellung Menüpunkt out Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen LEDs AL1/ AL2 zeigen Alarmzustand von K1/K2 Untermenüpunkt wechseln Kategorie Gerätefeh- ler Alarm-Relais K1 zuordnen Kategorie wechseln Unterspannungsfeh- ler Alarm-Relais K1 zuordnen Kategorie wechseln Überspannungsfehler...
  • Seite 31 VMD420 Menüpunkt out Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Überfrequenzfehler dem Alarm-Relais K1 zuordnen Kategorie wechseln Fehler der Phasen- folge Alarm-Relais K1 zuordnen Kategorie wechseln Unterspannungsfeh- ler Alarm-Relais K1 zuordnen Kategorie wechseln Zurück zum Unterme-...

  • Seite 32: Einstellungen Im Menüpunkt T Vornehmen

    Bedienung und Einstellung 4.8.4 Einstellungen im Menüpunkt t vornehmen 1. Menüpunkt t auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste länger als 1,5 Sekunden drücken. Menüpunkt t Untermenü- Parameter Anzeige Para- Parameter...
  • Seite 33 VMD420 Menüpunkt SEt Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Messmethode der Phase einstellen Untermenüpunkt wechseln Passwortschutz akti- vieren und Passwort (3-stelliger Zahlen- code) vergeben Passwort ändern VMD420_D00137_03_M_XXDE/03.2020...
  • Seite 34 Bedienung und Einstellung Menüpunkt SEt Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Passwortschutz de- aktivieren Untermenüpunkt wechseln Werkseinstellung wiederherstellen Untermenüpunkt wechseln Zurücksetzen auf Werkseinstel- lung erfolgt automatisch VMD420_D00137_03_M_XXDE/03.2020...

  • Seite 35: Informationen Im Menüpunkt Inf Abfragen

    VMD420 Menüpunkt SEt Untermenü- Parameter Anzeige Para- Parameter punkt auswählen aktivieren / meterwert ändern / deaktivieren ändern übernehmen Presetfunktion für 3Ph und 3n manuell aktivieren Untermenüpunkt wechseln Auf dem Display erscheint der Schriftzug „run“ im Wechsel mit dem Schriftzug “PrE“. Er scheint der Schriftzug “rdY“, wurde die...

  • Seite 36: Fehlerspeicher Im Menüpunkt His Abfragen Und Löschen

    Bedienung und Einstellung 4.8.7 Fehlerspeicher im Menüpunkt HIS abfragen und löschen 1. Menüpunkt HIS auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste länger als 1,5 Sekunden drücken Menüpunkt HiS Fehleranzeige /Untermenüpunkt 1.

  • Seite 37: Technische Daten

    VMD420 Technische Daten Tabellarische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ..................................400 V Bemessungs-Stoßspannung/Verschmutzungsgrad ........................4 kV/III Sichere Trennung (verstärkte Isolierung) zwischen ..........(A1, A2) - (N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24) Spannungsprüfung nach IEC 61010-1: (N, L1, L2, L3) - (A1, A2), (11, 12, 14) ............................
  • Seite 38 Technische Daten Durch Preset-Funktion: Unterfrequenz für f = 16,7 Hz/50 Hz/60 Hz/400 Hz ...................15,7 Hz/49 Hz/59 Hz/399 Hz Überfrequenz für f = 16,7 Hz/50 Hz/60 Hz/400 Hz ..................17,7 Hz/51 Hz/61 Hz/401 Hz Hysterese Frequenz Hys Hz ............................. 0,1…2 Hz (0,2 Hz)* Ansprechabweichung Frequenz im Bereich 15…460 Hz .....................±0,2 %, ±1 digit Zeitverhalten Anlaufverzögerung t ...............................
  • Seite 39 VMD420 Mechanische Beanspruchung nach IEC 60721: Ortsfester Einsatz (IEC 60721-3-3) ..............................3M11 Transport (IEC 60721-3-2) ................................. 2M4 Langzeitlagerung (IEC 60721-3-1) ..............................1M12 Abweichende Daten Option „W“ Klimaklassen nach IEC 60721: Ortsfester Einsatz (IEC 60721-3-3) ..................3K23 (Betauung und Eisbildung möglich) Mechanische Beanspruchung nach IEC 60721: Ortsfester Einsatz (IEC 60721-3-3) ..............................

  • Seite 40: Bestellangaben

    Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
