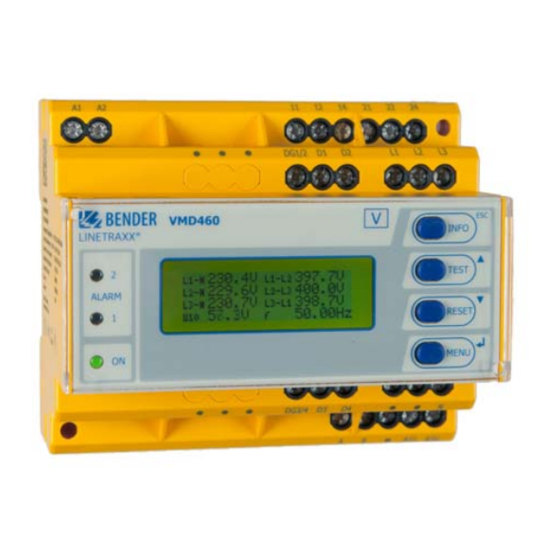

Bender VMD460-NA Kurzanleitung
Netz- und anlagenschutz (na-schutz) zur überwachung der netzeinspeisung von erzeugungsanlagen
Vorschau ausblenden
Andere Handbücher für VMD460-NA:
- Handbuch (96 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Handbuch (80 Seiten)
Verwandte Anleitungen für Bender VMD460-NA
Inhaltszusammenfassung für Bender VMD460-NA

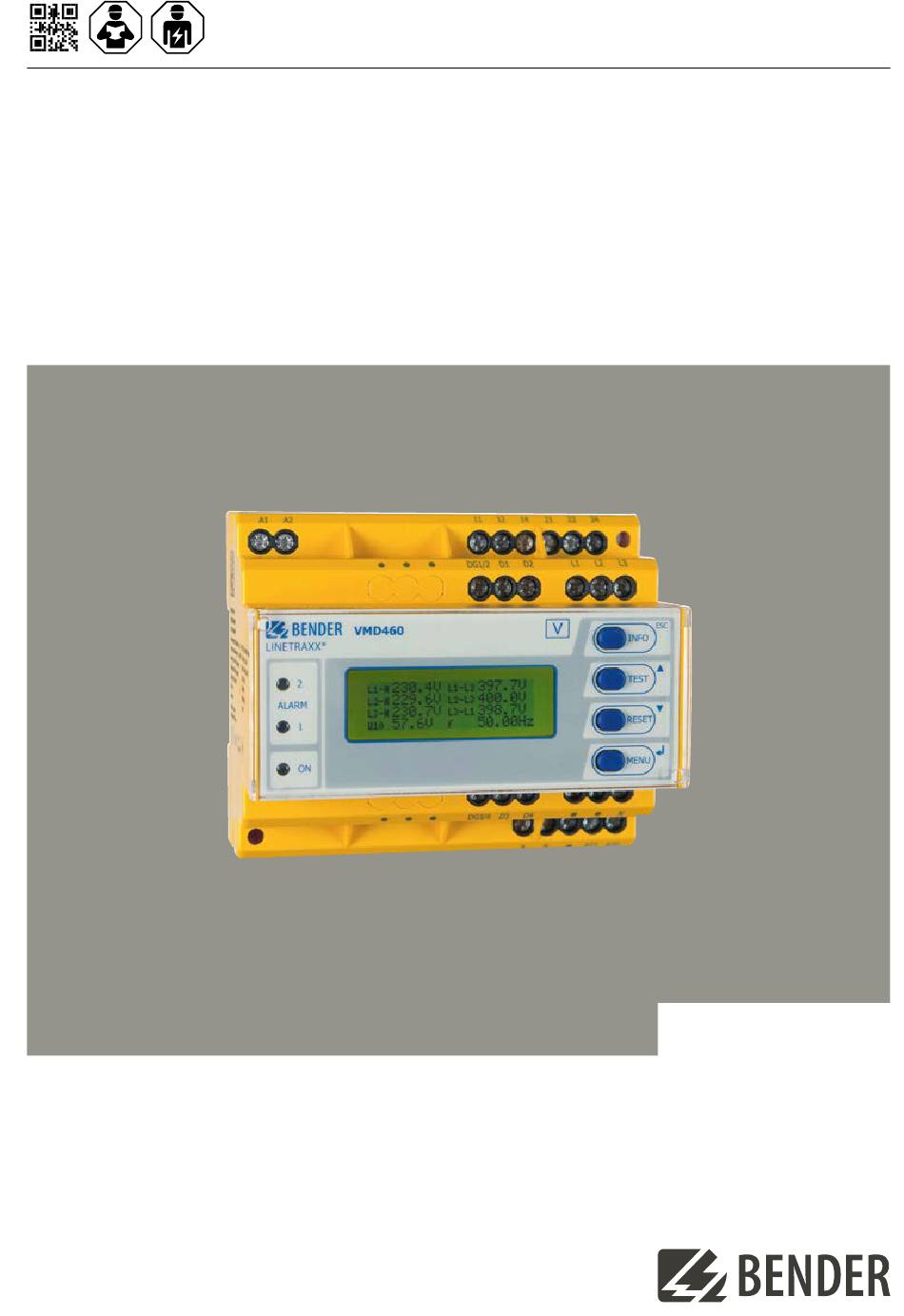

- Seite 1 Kurzanleitung DE VMD460-NA Netz- und Anlagenschutz (NA-Schutz) zur Überwachung der Netzeinspeisung von Erzeugungsanlagen Messtechnik Software-Version: D398 V1.4x Display Software-Version: D403 V2.4x VMD460-NA_D00001_05_Q_XXDE / 04.2024...
-
Seite 2: Lieferumfang
• Kurzanleitung Hutschiene (Prinzipdarstellung) Handbuch Bestimmungsgemäße Verwendung Das Spannungs- und Frequenzüberwachungsrelais VMD460-NA dient dem Netz- und Anlagenschutz (NA- Schutz) von einspeisenden BHKWs, Windkraft-, Wasserkraft- und Photovol-taikanlagen. Treten netzseitig unzulässige Spannungs- oder Frequenzwerte auf, trennt das VMD460-NA mit Hilfe des Kuppelschalters die Erzeugungsanlage vom öffentlichen Netz. -
Seite 3: Anschlüsse
VMD460-NA Anschlüsse A1, A2 Versorgungsspannung U L1, L2, L3, N Netzankopplung K1, K2 Relaisanschlüsse VMD460 Kontaktüberwachung Kuppelschalter LINETRAXX® DG1/2, DG1/2: GND D1, D2 D1: Rückmeldekontakt K1 D2: Rückmeldekontakt K2 RTG: GND RTG, RT1 RT1: Remote-Trip-Eingang A, B Service-Schnittstelle Ron/off Abschlusswiderstand Service-Schnittstelle (120 Ω ) DG3/4,D3, D4 Digitaleingänge... - Seite 4 VMD460-NA Anschlussschaltbild VDE-AR-N 4110:2018-11 – Grundprogramm 4110 (Vorschlag) Kuppelschalter 1 Kuppelschalter 2 Erzeugungs- anlage DG1/2 VMD460 LINETRAXX® DG3/4 Anschlussschaltbild EREC G99, G98, C10/11, DIN V VDE V 0126-1-1 Grundprogramme G98, G99, C10/10, 01261 Kuppelschalter 1 Kuppelschalter 2 Erzeugungs- anlage DG1/2 Weitere Anschlussbilder im Handbuch.
-
Seite 5: Bedienelemente
VMD460-NA Bedienelemente VMD460 LINETRAXX® Element Funktion Betriebs-LED (grün): leuchtet bei vorhandener Spannungsversorgung und Betrieb des Geräts; blinkt bei Gerätestart oder internem Gerätefehler ALARM1 Anlage abgeschaltet: ALARM2 Beide LEDs leuchten (gelb): bei einer Schwellwertverletzung von Spannung oder Frequenz, Fernabschaltung (Remote Trip, optional), df/dt (optional), Vektorsprungerkennung (optional), Unsymmetrie (optional);... - Seite 6 Menü 3.1.1 : 3. EINSTELLUNGEN –> 1. Allgemein –> 1. Norm Nach der Inbetriebnahme können die Parameter des VMD460-NA geändert werden. Unbefugtes Ändern. VMD460-NA ist nach der Inbetriebnahme gegen unbefugtes Ändern der schutzrelevanten Einstellungen durch ein Passwort zu sichern. Wird der Passwortschutz nicht genutzt, ist das Gerät zu plombieren.
-
Seite 7: Technische Daten
VMD460-NA Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Anzeigen, Speicher Bemessungsspannung ................400 V Anzeige ..........LC-Display, multifunktional, beleuchtet Bemessungs-Stoßspannung ..............6 kV Anzeigebereich Messwert ............AC 0…520 V Verschmutzungsgrad ................... 2 Betriebsmessunsicherheit, Spannung ........U ≤ 280 V: ±1 % Überspannungskategorie ................III .....................U >... -
Seite 8: Eu-Konformitätserklärung
Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de...
