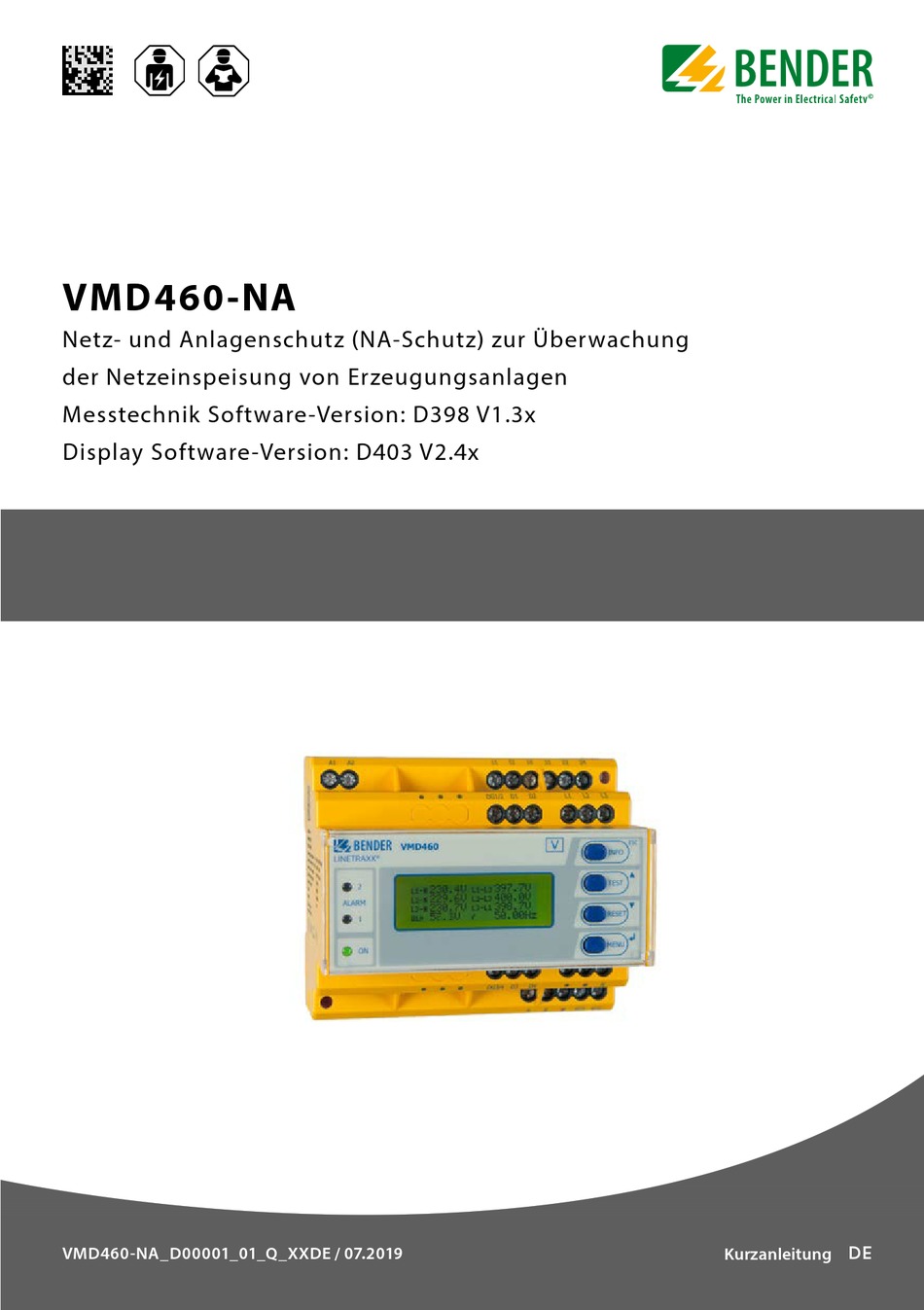

- Seite 1 VMD460-NA Netz- und Anlagenschutz (NA-Schutz) zur Überwachung der Netzeinspeisung von Erzeugungsanlagen Messtechnik Software-Version: D398 V1.3x Display Software-Version: D403 V2.4x VMD460-NA_D00001_01_Q_XXDE / 07.2019 Kurzanleitung...
-
Seite 2: Bestimmungsgemäße Verwendung
• Ein VMD460-NA • Sicherheitstechnische Hinweise • Diese Kurzanleitung Bestimmungsgemäße Verwendung Das Spannungs- und Frequenzüberwachungs- relais VMD460-NA dient dem Netz- und Anla- Alle Angaben in mm genschutz (NA-Schutz) von einspeisenden BHKWs, Windkraft-, Wasserkraft- und Photovol- Montage taikanlagen. Treten netzseitig unzulässige... - Seite 3 VMD460-NA Anschlüsse Versorgungsspannung U A1, A2 Netzankopplung L1, L2, L3, N Relaisanschlüsse K1, K2 Kontaktüberwachung Kuppelschalter DG1/2, VMD460 DG1/2: GND LINETRAXX® D1, D2 D1: Rückmeldekontakt K1 D2: Rückmeldekontakt K2 RTG: GND RTG, RT1 RT1: Remote-Trip-Eingang Service-Schnittstelle A, B Abschlusswiderstand Service-Schnittstelle Ron/off...
-
Seite 4: Anschlussschaltbild 4110 (Vorschlag)

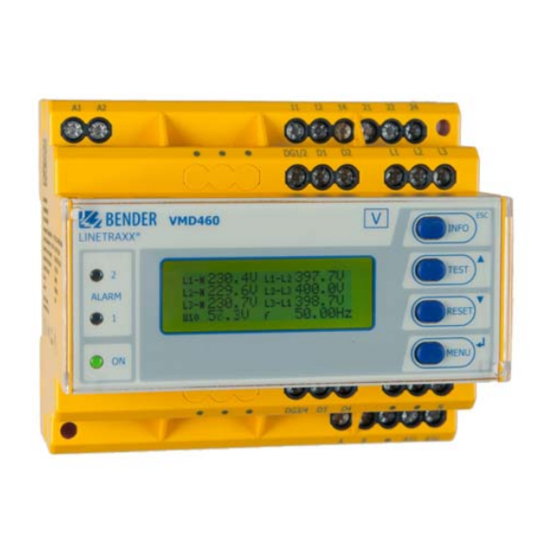

VMD460-NA Anschlussschaltbild 4110 (Vorschlag) Kuppelschalter 1 Kuppelschalter 2 Erzeugungs- anlage DG1/2 VMD460 LINETRAXX® DG3/4 Anschlussschaltbild CEI-021 Kuppelschalter 1 DG1/2 < U Kuppelschalter 2 Erzeugungs- anlage DG1/2 VMD460-NA_D00001_01_Q_XXDE / 07.2019... - Seite 5 VMD460-NA Bedienelemente VMD460 LINETRAXX® Element Funktion Betriebs-LED (grün): leuchtet bei vorhandener Spannungsversorgung und Betrieb des Geräts; blinkt bei Gerätestart oder internem Gerätefehler Anlage abgeschaltet: ALARM1 Beide LEDs leuchten (gelb): bei einer Schwellwertverletzung von Spannung oder Frequenz, ALARM2 Fernabschaltung (Remote Trip, optional), df/dt (optional), Vektorsprungerkennung (optional), Unsymmetrie (optional);...
- Seite 6 Menü 3.1.1 : 3. EINSTELLUNGEN –> 1. Allgemein –> 1. Norm Nach der Inbetriebnahme können die Parameter des VMD460-NA geändert werden. Unbefugtes Ändern. VMD460-NA ist nach der Inbetriebnahme gegen unbefugtes Ändern der schutzrelevanten Einstellungen durch ein Passwort zu sichern. Wird der Passwortschutz nicht genutzt, ist das Gerät zu plombieren.
-
Seite 7: Technische Daten
VMD460-NA Technische Daten Schaltglieder Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ............400 V Anzahl ............2 x 1 Wechsler (K1, K2) Bemessungs-Stoßspannung ..........6 kV Arbeitsweise ......Ruhestrom (N/C)/Arbeitsstrom (N/O) Verschmutzungsgrad ..............2 Umwelt/EMV Überspannungskategorie ............III EMV ........... DIN EN 60255-26/CEI 0-21 Spannungsprüfung nach IEC 61010-1: Arbeitstemperatur .......... - Seite 8 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Gruenberg • Germany Londorfer Str.
