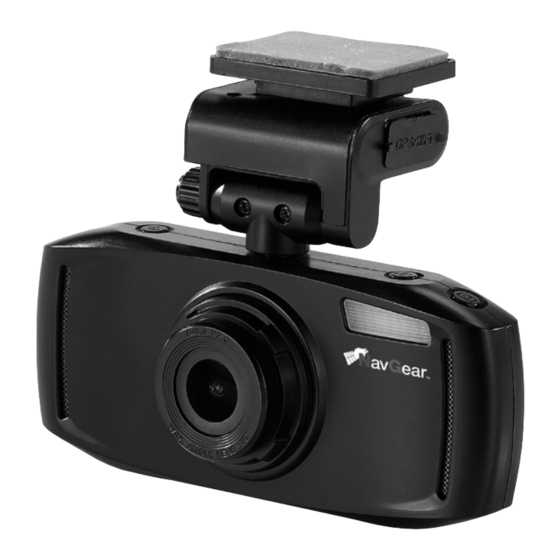

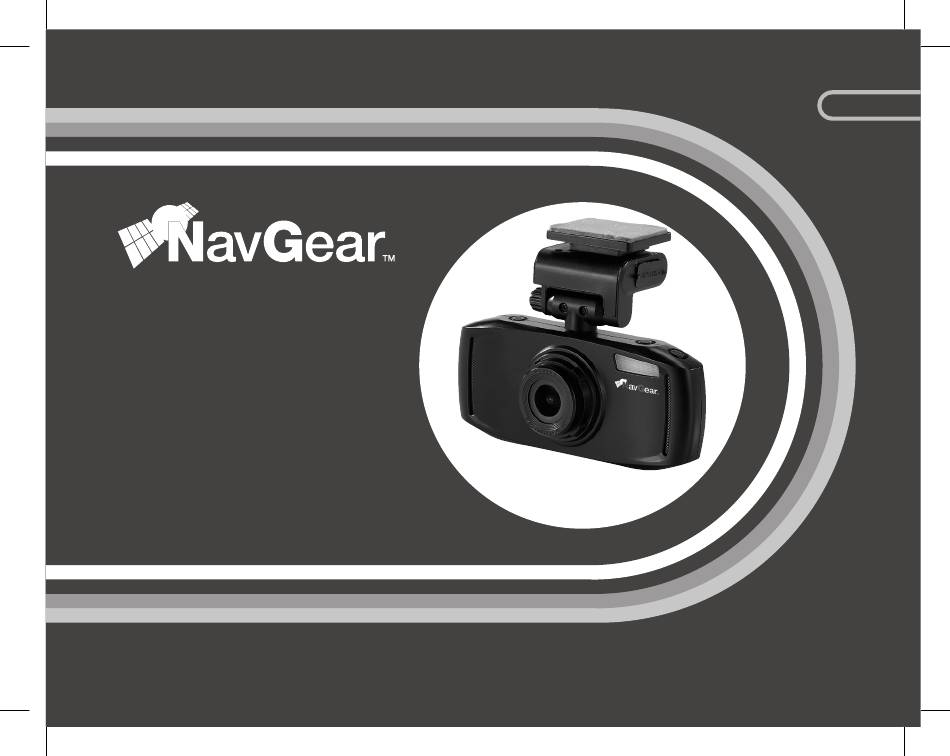

- Seite 1 DEUTSCH Super-HD-Dashcam G-Sensor, Weitwinkel MDV- 3300.SHD NX-4116-675...
-
Seite 2: Inhaltsverzeichnis
INHALT Ihre neue Dashcam ........................4 Lieferumfang ................................. 5 Wichtige Hinweise zu Beginn ....................6 Sicherheit ................................6 Wichtige Hinweise zur Entsorgung ....................... 6 Konformitätserklärung ............................7 Produktdetails ............................... 8 Inbetriebnahme ........................12 Akku laden ................................12 microSD-/SDHC-Karte einsetzen ........................13 GPS-Dongle anbringen ............................13 Montage ................................14 Ein-/Ausschalten ..............................17 Funktionen ..........................19 Video-Modus ...............................20... - Seite 3 Weitere Funktionen .........................29 WDR (Wide Dynamic Range)..........................29 Automatische Endlosaufnahme ........................29 Automatische Bewegungserkennung ......................30 Beschleunigungssensor (G-Sensor) ......................30 Mikrofon ausschalten ............................30 Reset-Taste ................................31 Funktions-Symbole ............................31 Verbinden mit dem Computer ........................32 Software (HD Player) .......................33 Technische Daten ........................35 © August/2014 - LE/EB//AR//AI...
-
Seite 4: Ihre Neue Dashcam
Funktionsumfang sinnvoll ab. So halten Sie jederzeit einen wertvollen Beweis in Händen, wenn Sie z.B. in einen Unfall verwickelt werden oder Zeuge davon werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue HD-Dashcam optimal nutzen können. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 5: Lieferumfang
• CD mit der Abspielsoftware „HD Player“ • Bedienungsanleitung Zusätzlich benötigt: Eine microSD-Speicherkarte der Geschwindigkeitsklasse 6 oder besser, einen Computer zum Sichern und Betrachten der Daten Optionales Zubehör: GPS-Dongle mit USB-Anschluss (NavGear Art.-Nr. NX-4117) zur Aufzeichnung von Geschwin- digkeit und Position Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 6: Wichtige Hinweise Zu Beginn
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengen- beschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 7: Konformitätserklärung
Dipl. Ing. (FH) Andreas Kurtasz 18. 08. 2014 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie unten auf den Link Support (Handbücher, FAQs, Treiber & Co.). Geben Sie anschließend im Suchfeld die Artikelnummer NX-4116 ein. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 8: Produktdetails
ProDUKTDETaiLS Produktdetails Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 9: Bezeichnung
Cursor abwärts/EV-Wert zur Belichtungskorrektur Abwärts-/EV-Taste einstellen Links-/LED-Taste Cursor nach links bewegen/Filmlicht-LED einschalten Rechts-Taste Cursor nach rechts bewegen Ein/Aus-Taste Hauptschalter der Kamera Startet die Aufnahme/ruft eine Menüfunktion auf/ Aufnahme/Funktion speichert und beendet eine Aufnahme oder Einstellung Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 11 Aufzeichnung einlegen LED-Filmlicht Hellt bei Bedarf den Nahbereich auf Mini-HDMI-Buchse zur Film- und Bildbetrachtung HDMI-Ausgang (hinter Abdeckung) Mini-USB-Port zur Datenübertragung und USB-Port Stromversorgung (hinter Abdeckung) Zweiter Mini-USB-Port: Automatischer Kamerastart, DC IN wenn dort die Stromversorgung einsetzt Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 12: Inbetriebnahme
• Computer: Verbinden Sie die Kamera über das mitgelieferte USB-Kabel mit dem USB-An- schluss eines eingeschalteten Computers. • KFZ-Adapter: Verbinden Sie die Kamera im Fahrzeug über den mitgelieferten KFZ-Adapter mit einer Bordsteckdose (Zigarettenanzünder) mit 12 bis 24 Volt Spannung. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 13: Microsd-/Sdhc-Karte Einsetzen
Funktionsmenü der Kamera aufrufen. Gehen Sie dort zum Eintrag „GPS“ und stel- len ihn auf [Ein]. Die grüne LED auf der Rückseite der Kamera blinkt, während das Gerät nach GPS-Satelliten sucht. Wenn ein ausreichender Empfang besteht, leuchtet die LED dauerhaft. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 14: Montage
3. Halten Sie die eingeschaltete Kamera an den Ort an der Windschutzscheibe, an dem die Kamera montiert werden soll. Prüfen Sie anhand des angezeigten Live-View-Bildes auf dem Display, ob Sie mit dem Ergebnis zufrieden sind. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 15 6. Lockern Sie die Befestigungsschraube. Passen Sie anschließend den Winkel der Halterung an Ihr Fahrzeug an. Wenn der Bildausschnitt stimmt, dann ziehen Sie die Befestigungsschraube vorsichtig an. Bei Bedarf können Sie die Kamera seitlich um je 90 Grad schwenken. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
- Seite 16 8. Wenn Ihre USB- oder Zigarettenanzünder-Steckdose auch bei Fahrzeugstillstand Strom führt, sollten Sie die Kamera am Ende der Fahrt vom Bordnetz trennen. Andernfalls kann sie nach längerer Standzeit Ihre Fahrzeugbatterie entladen. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 17: Ein-/Ausschalten
Prüfen Sie dies vor der Benutzung der Anschlüsse bitte im Handbuch des Fahrzeugs nach. Ein-/Ausschalten Drücken Sie die Ein/Aus-Taste (Nr. 7), um das Gerät einzuschalten. Wählen Sie anschließend mit der Modus-Taste den Betriebsmodus, in dem Sie die Kamera verwenden möchten. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 18 Kamerahalters an. Die Kamera startet dann automatisch die Aufnahme, wenn, etwa durch eine eingeschaltete Zündung, die Stromzufuhr hergestellt wird. Soll die Kamera nicht automatisch starten, können Sie zur Stromversorgung den unteren USB-Port an der rechten Seite des Kameragehäuses nutzen. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 19: Funktionen
Sie auf ein Bedienen, während Sie das Fahrzeug führen. Mit der Modus-Taste schalten Sie nacheinander durch die drei Betriebsarten Ihrer Dashcam. Sie erreichen nacheinander die Funktionen: • Video-Aufnahme • Foto-Aufnahme • Galerie (Bild- und Filmbetrachter) Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 21: Video-Modus
G-Sensor eine besondere Erschütterung registriert, wird diese Aufnahme automatisch gegen Überschreiben geschützt. Die Kamera legt dann eine neue Aufnahme an und schreibt diese fort. Die Dashcam legt nach jedem Einschalten eine Datei für eine neue Aufnahme an. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 22: Foto-Modus
Taste in aufsteigender Reihenfolge (von dunkel nach hell) anwählen. Die Zahl der Belichtungskorrektur wird Ihnen unten links im Bild angezeigt. -2.0 -1.7 -1.3 -1.0 -0.7 -0.3 +0.3 +0.7 +1.0 +1.7 +2.0 dunkler neutral heller Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 23: Galerieansicht
Bestätigung drücken Sie die Auslöse-Taste (Nr. 8). Das System fragt zur Sicherheit noch ein- mal nach, ob Sie dies wirklich möchten. Um zu bestätigen, gehen Sie mit ƒ auf das Symbol [O] und bestätigen mit der Auslöse-Taste (Nr. 8). Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 24: Dateien Über Monitor/Fernseher Wiedergeben
Menü Kameraeinstellungen Solange die Kamera nicht aufnimmt, gelangen Sie in dieses Menü, indem Sie die Menü-Taste drücken. Dazu muss sich die Kamera im Video-Modus befinden. In den Menüs führen Sie mit diesen Tasten Aktionen aus: Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 25 ƒ und „ aus. • Wenn Sie Ihre Einstellung speichern wollen, dann drücken Sie erneut (Nr. 8). • Wenn Sie das Funktionsmenü verlassen möchten, ohne zu speichern, drücken Sie die Menü- Taste (Nr. 1). Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 26: Funktion
Dauer der Aufnahmeschleife festlegen, bevor der 10 min Anfang überschrieben wird Bewegungserken- Motion detect: Aufnahme nach Erkennen einer Bewegung nung: Aus starten/ ihre Länge festlegen Empfindlichkeit des Erschütterungssensors G-Sensor: Aus G-Sensor: off einstellen (Aufnahmen dieses Zeitpunkts werden geschützt) Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 27 Europa meistens PAL) 2014/07/13 14:14 2014/07/13 14:14 Datum und Uhrzeit einstellen (für Datumsanzeige) GPS-Standorte zusammen mit Video aufzeichnen GPS: On GPS: On (nur mit GPS-Dongle NX-4117 verfügbar) Zeitzone: +1 TimeZone: +1 Zeitzone einstellen (Greenwich: 0/Berlin: +1) Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 28: Werkseinstellungen Default Setting
Aufnahme läuft Alle Kartendaten werden gelöscht, die Karte wird Karte formatieren Format auf das passende Dateiformat gesetzt Alle Einstellungen der Kamera werden gelöscht, Werkseinstellungen Default setting die Werkseinstellungen werden wieder hergestellt E730B5-Vo504G E730B5-Vo504G Geräteversion Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 29: Weitere Funktionen
Ecke wird ein roter Punkt eingeblendet. Wenn Die Datei nach längerer Fahrt eine bestimmte Größe erreicht, wird ihr Anfang mit den neuesten Daten überschrieben. Sie können im Menü- punkt Schleife festlegen, wie lang die Aufnahme werden soll (in Minuten), bevor der Anfang überschrieben wird. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 30: Automatische Bewegungserkennung
Bei der Aufnahme können Sie die Aufzeichnung der Tonspur abschalten. Drücken Sie dazu im Kamera-Modus auf die Aufwärts-/Mute-Taste . Ob das Mikrofon gerade ein- oder ausgeschal- tet ist, sehen Sie an dem Mikrofon-Symbol in der rechten oberen Display-Ecke. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 33: Verbinden Mit Dem Computer
5. Das Programm wird gestartet, ohne dass es auf Ihrem Rechner installiert werden muss. Zum Wiedergeben Ihrer Video-Sequenzen mit passender GPS-Position benötigt Ihr Rechner Zugriff aufs Internet. 6. Öffnen Sie mit dem „Öffnen…“- Befehl (File „ Open…) des Programms eine Videodatei aus Ihrer Dashcam. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... - Seite 34 Ort zum Videobild passt. Hinweis: Nehmen Sie nach dem Kopieren der Dateien die Installations-CD aus Ihrem Laufwerk. Greifen Sie nur noch auf die .exe-Datei auf Ihrer Festplatte zurück, um eventuelle Störungen zu vermeiden. Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
-
Seite 35: Technische Daten
2,7" (6,86 cm)-TFT-LCD Display-Auflösung 840 × 480 Pixel Akku Integrierter Lithium-Polymer-Akku 3,7 V / 450 mAh Max. Bildauflösung (Video) 2304 × 1296 Pixel, 30 fps Max. Bildauflösung (Foto) Audio-/Videoausgabe PAL/NTSC Video-Aufnahmeformat H.264 (AVC1) Video-Dateiformat .MOV Bild-Aufnahmeformat .JPG Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel... -
Seite 36: Systemanforderung
32 GB, Class 6 Schnittstellen HDMI, mini-USB2.0, mini-USB Ladebuchse extra Aufhell-LEDs Integriert (Optionaler Empfänger-Dongle) Systemanforderung Windows 2000/XP/Windows 7/ 8/ MAC OS 10.3.6 oder höher Maße 111 × 95 × 30 mm Gewicht 112 g Super-HD-Dashcam MDV- 3300.SHD, G-Sensor, Weitwinkel...
