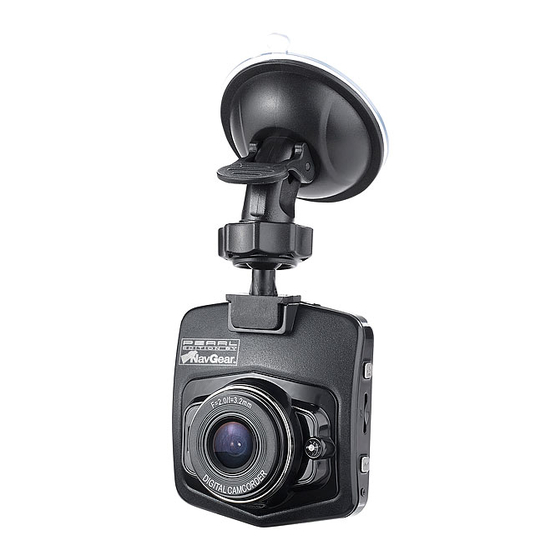

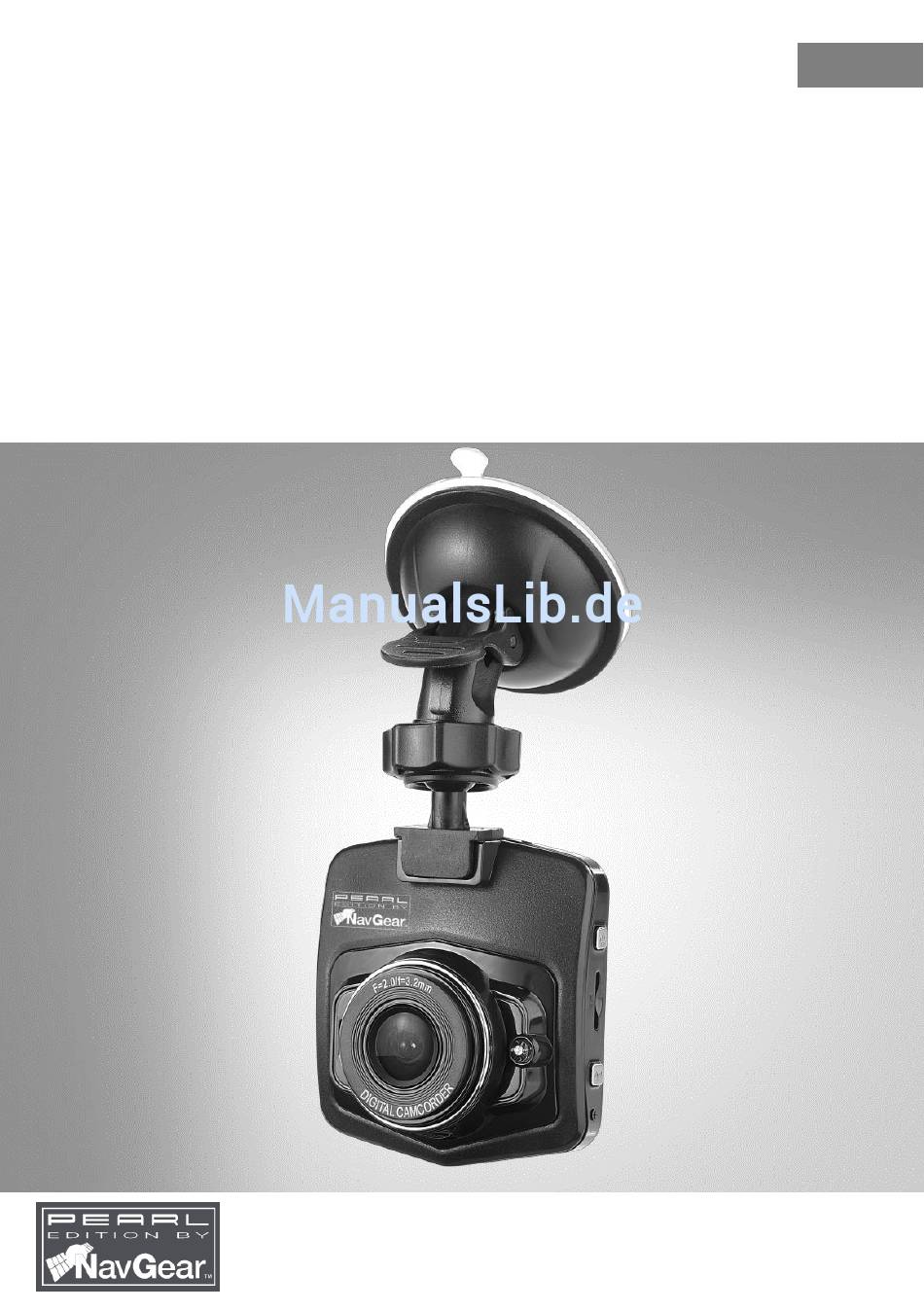

- Seite 1 HD-Dashcam MDV-2360 Kfz-Videokamera mit G-Sensor und Bewegungs-Erkennung, 2,4‘‘-TFT Bedienungsanleitung NX-4249-675...
-
Seite 2: Inhaltsverzeichnis
Nachtmodus ........................11 Stop-Modus (Parkmodus) ....................11 Wiedergabe-Modus ......................12 Einstellungen ........................12 Video-Einstellungen ......................12 Foto-Einstellungen ......................14 Geräte-Einstellungen ...................... 15 Anschluss an ein TV-Gerät ....................17 Webcam-Funktion ......................17 Reset (Neustart) ........................ 18 Technische Daten ......................19 NavGear – www.navgear.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.navgear.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. NavGear – www.navgear.de...
-
Seite 4: Ihre Neue Hd-Dashcam
Tipps, damit Sie Ihre neue HD-Dashcam optimal einsetzen können. Lieferumfang Kamera Saugfuß-Halterung Mini-USB-Kabel (55 cm) Kfz-Adapter 12/24 Volt, Kabellänge 3,5 m Bedienungsanleitung Zusätzlich benötigt: microSD-Karte bis 32 GB Optionales Zubehör AV-Kabel HDMI-Kabel NavGear – www.navgear.de... -
Seite 5: Wichtige Hinweise Zu Beginn
ACHTUNG! Vorrang haben stets die Vorschriften der StVO/StVZO und andere entsprechende Vorschriften über den öffentlichen Straßenverkehr. ACHTUNG! Beachten Sie bei der Installation und dem Einsatz des Geräts die geltenden Vorschriften zur Videoüberwachung und die Bestimmungen des Datenschutzes. NavGear – www.navgear.de... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4249 in Übereinstimmung mit der RoHs Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 21.06.2016 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4249 ein. NavGear – www.navgear.de... -
Seite 7: Produktdetails
Produktdetails 1. OK-Taste 2. [ ▼ ]-Taste 3. Parken 4. [ ▲ ]-Taste 5. Notfall-Taste 6. Modus 7. microSD-Kartenschacht 8. An/Aus 9. HD-Ausgang 10. AV-Ausgang 11. USB-Anschluss 12. Reset 13. Mikrofon 14. Kamera-Objektiv 15. Nachtsicht-LED (Infrarot) NavGear – www.navgear.de... -
Seite 8: Inbetriebnahme
2. Schieben Sie Ihre Kamera in die Saugfuß-Halterung und legen Sie den Saugnapf an die gereinigte Fläche. 3. Klappen Sie den Hebel an der Saugfußhalterung nach oben. Ihre Kamera ist nun befestigt. Um es wieder zu lösen, ziehen Sie den Hebel wieder nach hinten. NavGear – www.navgear.de... -
Seite 9: Verwendung
Allgemein: Einstellungsmenü aufrufen / Menü wechseln P-Taste Park-Modus Video-Modus: Tonaufnahme ein-/ausschalten Wiedergabe-Modus: [ ▲]-Taste Lautstärke erhöhen / nächste Datei [ ▼ ]-Taste Wiedergabe-Modus: Lautstärke verringern / vorherige Datei Ein/Aus-Taste Video-Modus / Foto-Modus: Nachtmodus ein-/ausschalten (kurz drücken) NavGear – www.navgear.de... -
Seite 10: Ausschalten
Bitte beachten Sie, dass der Akku nur eine sehr begrenzte Laufzeit bietet (Pufferfunktion). Daher ist ein längerer Betrieb nur mit dem Kfz-Adapter möglich. Belichtungswert Verbleibende Aufnahmezeit Loop-Zeiteinstellung Auflösung Kamera-Modus (Video-Modus) Eingelegte Speicherkarte Tonaufnahme ausgeschaltet Akkus-/Ladesymbol Nachtmodus Zeitstempel Park-Modus NavGear – www.navgear.de... -
Seite 11: Foto-Modus
3. Wenn das Fahrzeug nun einer Erschütterung ausgesetzt ist, wird eine 30-sekündige schreibgeschützte Aufnahme erstellt. Die Kamera schaltet sich danach wieder aus. Um den Park-Modus zu beenden, drücken Sie die Park-Taste erneut. Folgendes Symbol zeigt im Display den Park-Modus an: NavGear – www.navgear.de... -
Seite 12: Wiedergabe-Modus
1. Wählen Sie mit den Tasten [ ▼ ] und [ ▲ ] den gewünschten Menüpunkt aus. Drücken Sie die OK-Taste, um einen Menüpunkt zu öffnen. Drücken Sie die Modus-Taste, um das Einstellungsmenü zu verlassen. NavGear – www.navgear.de... - Seite 13 Sensors ein, d.h. ab welcher Aufprallkraft eine Aufnahme gespeichert werden soll. Wird der eingestellte Wert erreicht, wird die aktuell laufende G-Sensor Aufnahme schreibgeschützt (ein Schlüssel-Symbol erscheint oben links im Display). Die Aufnahme kann nur manuell durch Drücken der OK-Taste beendet werden. NavGear – www.navgear.de...
-
Seite 14: Foto-Einstellungen
Speicherplatz wird von der gespeicherten Datei beansprucht. Stellen Sie die gewünschte Bildschärfe Schärfe ein. Passen Sie die Kamera den Weißabgleich Lichtverhältnissen Ihrer Umgebung an. Stellen Sie die gewünschte Lichtempfindlichkeit ein. Stellen Sie den gewünschten Belichtungsausgleich Belichtungswert ein. NavGear – www.navgear.de... -
Seite 15: Geräte-Einstellungen
Oder deaktivieren Sie diese Funktion. Stellen Sie Datum, Uhrzeit und Datumsformat ein. Mit den Tasten [ ▼ ] und [ ▲ ] stellen Sie den Wert ein, mit Datum / Uhrzeit der OK-Taste wechseln Sie zur nächsten Einstellung. NavGear – www.navgear.de... - Seite 16 Funktion wie das Drücken der Ein/Aus- Nacht-LED Taste im Video- oder Foto-Modus: Sie schaltet den Nachtmodus ein oder aus. Formatieren Sie die eingelegte Speicherkarte. ACHTUNG! Formatieren Bei der Formatierung gehen alle auf der Karte gespeicherten Dateien unwiderruflich verloren. NavGear – www.navgear.de...
-
Seite 17: Anschluss An Ein Tv-Gerät
4. Nun können Sie Ihre Kamera in einem geeigneten Programm (z.B. Skype) als Webcam verwenden. HINWEIS: Die Kamera ist kein Wechseldatenträger. Wenn Sie am Computer Zugriff auf die Daten der eingelegten Speicherkarte haben möchten, schalten Sie die Kamera aus und entnehmen Sie die Speicherkarte. Schließen Sie die Speicherkarte dann NavGear – www.navgear.de... -
Seite 18: Reset (Neustart)
2. Drücken Sie mit diesem Gegenstand auf die Reset-Taste oben auf der Kamera. ACHTUNG! Verwechseln Sie die Reset-Taste (oben auf Ihrer Kamera) nicht mit der Mikrofon-Öffnung (oberhalb des Displays). Stecken Sie keine Gegenstände in die Mikrofon-Öffnung. Dies kann zu Schäden an Ihrer Kamera führen. NavGear – www.navgear.de... -
Seite 19: Technische Daten
1920 x 1080 (Full HD interpoliert) 640 x 480 (VGA) Formate AVI, JPG Mini-HDMI (Ausgang) Schnittstellen Mini-USB AV-Out (3,5-mm-Klinke) Speichermedium microSD(HC)-Karte (bis 32 GB) mindestens Class 6 Maße (ohne Halterung) 65 x 70 x 35 mm Gewicht 54 g NavGear – www.navgear.de... - Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 21.06.2016 – BS/SL//MF...
- Seite 21 MDV-2360 Caméra embarquée HD 2,4" avec accéléromètre et détection de mouvement Mode d'emploi NX-4249-675...
- Seite 22 Mode Stop (stationnement) ..................... 10 Mode Lecture ........................11 Réglages ........................... 11 Réglages vidéo ....................... 11 Réglages photo ....................... 13 Réglages de l'appareil ..................... 14 Branchement à un téléviseur ..................16 Fonction Webcam......................16 Reset (redémarrage)......................17 Caractéristiques techniques ................... 18 NavGear – www.navgear.fr...
-
Seite 23: Votre Nouvelle Caméra Embarquée Hd
Câble mini USB (55 cm) Adaptateur allume-cigare 12/24 V, longueur du câble 3,5 m Mode d'emploi Accessoire requis (non fourni) : carte mémoire MicroSD jusqu'à 32 Go Accessoires en option Câble AV Câble HDMI NavGear - www.navgear.fr... -
Seite 24: Consignes Préalables
Respectez toujours en priorité le Code de la Route et les panneaux de signalisation ! ATTENTION ! Lors de l'installation et de l'utilisation de l'appareil, conformez-vous à la législation en vigueur concernant la vidéosurveillance et la protection des données. NavGear – www.navgear.fr... -
Seite 25: Consignes Importantes Concernant Le Traitement Des Déchets
La société PEARL.GmbH déclare ce produit NX-4249 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz 21.06.2016 NavGear - www.navgear.fr... -
Seite 26: Description Du Produit
5. Bouton d'urgence 6. Mode 7. Fente pour carte MicroSD 8. Activé/Désactivé 9. Sortie HD 10. Sortie AV 11. Port USB 12. Reset (réinitialiser) 13. Microphone 14. Objectif de la caméra 15. LED pour vision nocturne (infrarouge) NavGear – www.navgear.fr... -
Seite 27: Mise En Marche
2. Glissez votre caméra dans le support de fixation à ventouse et placez la ventouse sur l'emplacement que vous avez nettoyé. 3. Relevez le levier situé sur le support de fixation à ventouse. Votre caméra est maintenant fixée. Pour la retirer, abaissez le levier. NavGear - www.navgear.fr... -
Seite 28: Utilisation
Mode Lecture : Bouton [ ▲ ] Augmenter le volume / Fichier suivant Bouton [ ▼ ] Mode Lecture : Diminuer le volume / Fichier précédent Bouton Marche/Arrêt Mode Vidéo : Allumer/Éteindre le mode Nuit (appuyez brièvement) NavGear – www.navgear.fr... -
Seite 29: Éteindre
Valeur de l'éclairage Temps d'enregistrement restant Réglage de la durée d'enregistrement Résolution en boucle Mode caméra (mode Vidéo) Carte mémoire insérée Enregistrement audio désactivé Symbole de batterie / de chargement Mode Nuit Horodatage Mode Stationnement NavGear - www.navgear.fr... -
Seite 30: Mode Photo
3. Lorsque le véhicule est soumis à des vibrations, un enregistrement en lecture seule de 30 secondes démarre. La caméra s'éteint ensuite à nouveau. Pour quitter le mode Stationnement, appuyez à nouveau sur le bouton de stationnement. Le symbole suivant vous indique le mode Stationnement à l'écran : NavGear – www.navgear.fr... -
Seite 31: Mode Lecture
1. Sélectionnez le point de menu souhaité avec les boutons [ ▼ ] et [ ▲ ]. Pour ouvrir un point de menu, appuyez sur le bouton OK. Appuyez sur le bouton Mode pour quitter le menu des réglages. NavGear - www.navgear.fr... - Seite 32 Une fois la valeur atteinte, l'enregistrement en cours est protégé Accéléromètre en écriture (un symbole de clé apparaît en haut à gauche de l'écran). L'enregistrement peut être arrêté uniquement manuellement en appuyant sur le bouton OK. NavGear – www.navgear.fr...
-
Seite 33: Réglages Photo
Netteté Réglez la netteté de l'image souhaitée. Adaptez votre caméra en fonction de la Balance des blancs luminosité ambiante. Réglez la sensibilité lumineuse souhaitée. Compensation de Réglez la valeur d'éclairage souhaitée l'exposition (EV). NavGear - www.navgear.fr... -
Seite 34: Réglages De L'appareil
Réglez la date, l'heure et le format de la date. Avec les boutons [ ▼ ] et [ ▲ ], Date / Heure réglez la valeur. À l'aide du bouton OK, passez au réglage suivant. NavGear – www.navgear.fr... - Seite 35 êtes en mode Vidéo ou en mode Photo. Elle active ou désactive le mode Nuit. Formatez la carte mémoire insérée. ATTENTION ! Formater Lors du formatage, tous les fichiers enregistrés sur la carte sont effacés et perdus définitivement. NavGear - www.navgear.fr...
-
Seite 36: Branchement À Un Téléviseur
Branchez alors directement la carte mémoire dans votre PC ou servez-vous d'un lecteur de carte. Elle est alors reconnue comme support de stockage amovible. Vous pouvez maintenant gérer librement vos données. NavGear – www.navgear.fr... -
Seite 37: Reset (Redémarrage)
2. À l'aide de cet objet, appuyez sur le bouton Reset situé au-dessus de la caméra. ATTENTION ! Ne confondez pas le bouton Reset (au-dessus de la caméra) avec les ouvertures pour microphone (se trouvant au-dessus de l'écran). N'introduisez jamais d'objet dans les ouvertures pour microphone. Cela risquerait d'endommager la caméra. NavGear - www.navgear.fr... -
Seite 38: Caractéristiques Techniques
640 x 480 (VGA) Formats AVI, JPG Mini-HDMI (sortie) Interfaces Mini-USB AV-Out (jack 3,5 mm) MicroSD/MicroSDHC (jusqu'à 32 Go), minimum Support de stockage classe 6 Dimensions (sans support) 65 x 70 x 35 mm Poids 54 g NavGear – www.navgear.fr... - Seite 39 NavGear - www.navgear.fr...
- Seite 40 Service commercial : 0033 (0) 3 88 58 02 02 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat © REV1 – 21.06.2016 – BS/SL//MF...
