Hydraulische Einbindung / Hydraulic Integration / Intégration hydraulique
2.2 Wärmepumpenanlage Heizen/Kühlen mit Zusatzwärmetauscher / Heat
Pump System for Heating/Cooling with Additional Heat Exchanger /
Installation de pompe à chaleur chauffage/rafraîchissement avec
échangeur thermique supplémentaire

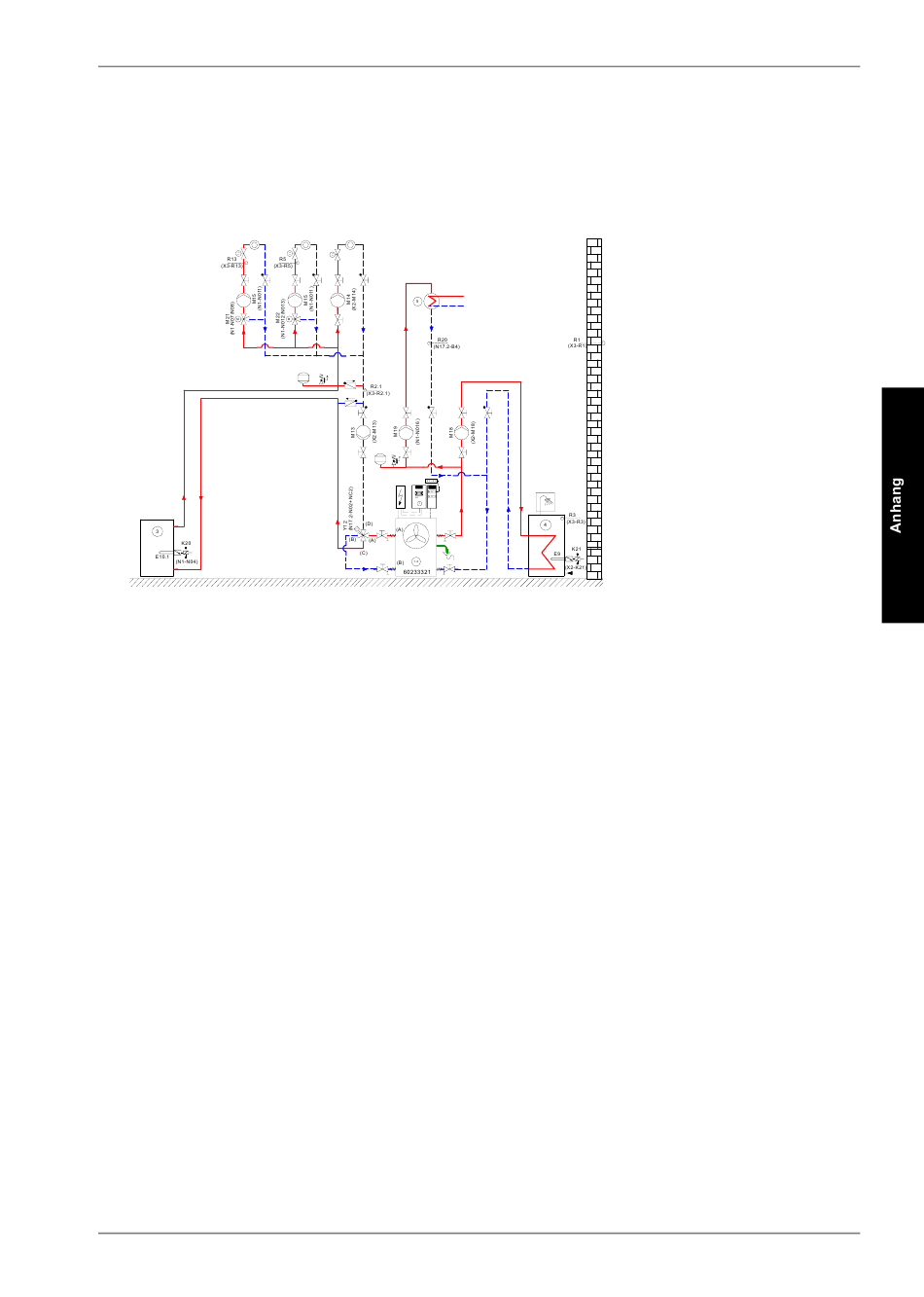

Abb. / Fig. / Fig. 2.4: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heiz-/ Kühlkreisen
für dynamische oder stille Heizung / Kühlung (aktiv) und effektiver Abwärmenutzung für
Warmwasser- und Schwimmbadbereitung. /
Integration diagram for mono energy heat pump operation with two heating/cooling circuits for
dynamic or silent heating/cooling (active) and effective waste heat recovery for domestic hot water
and swimming pool water preparation. /
Schéma d'intégration pour le mode chauffage mono-énergétique des pompes à chaleur avec deux
circuits de chauffage/rafraîchissement pour un chauffage/rafraîchissement dynamique ou
« silencieux » et une utilisation effective de la chaleur perdue pour la production d'eau chaude
sanitaire et d'eau de piscine.
2.2
1.4 Reversible Luft/Wasser-
Wärmepumpe
2 Wärmepumpenmanager
Heizen / Kühlen
3 Pufferspeicher
4 Warmwasserspeicher
5 Schwimmbadwärme-
tauscher
1.4 Reversible air-to-water
heat pump
2 Heat pump manager
heating/cooling
3 Buffer tank
4 Hot water cylinder
5 Swimming pool heat
exchanger
1.4 Pompe à chaleur air/eau
réversible
2 Gestionnaire de pompe à
chaleur chauffage /
rafraîchissement
3 Réservoir tampon
4 Réservoir d'eau chaude
sanitaire
5 Échangeur thermique de
piscine
A-V
