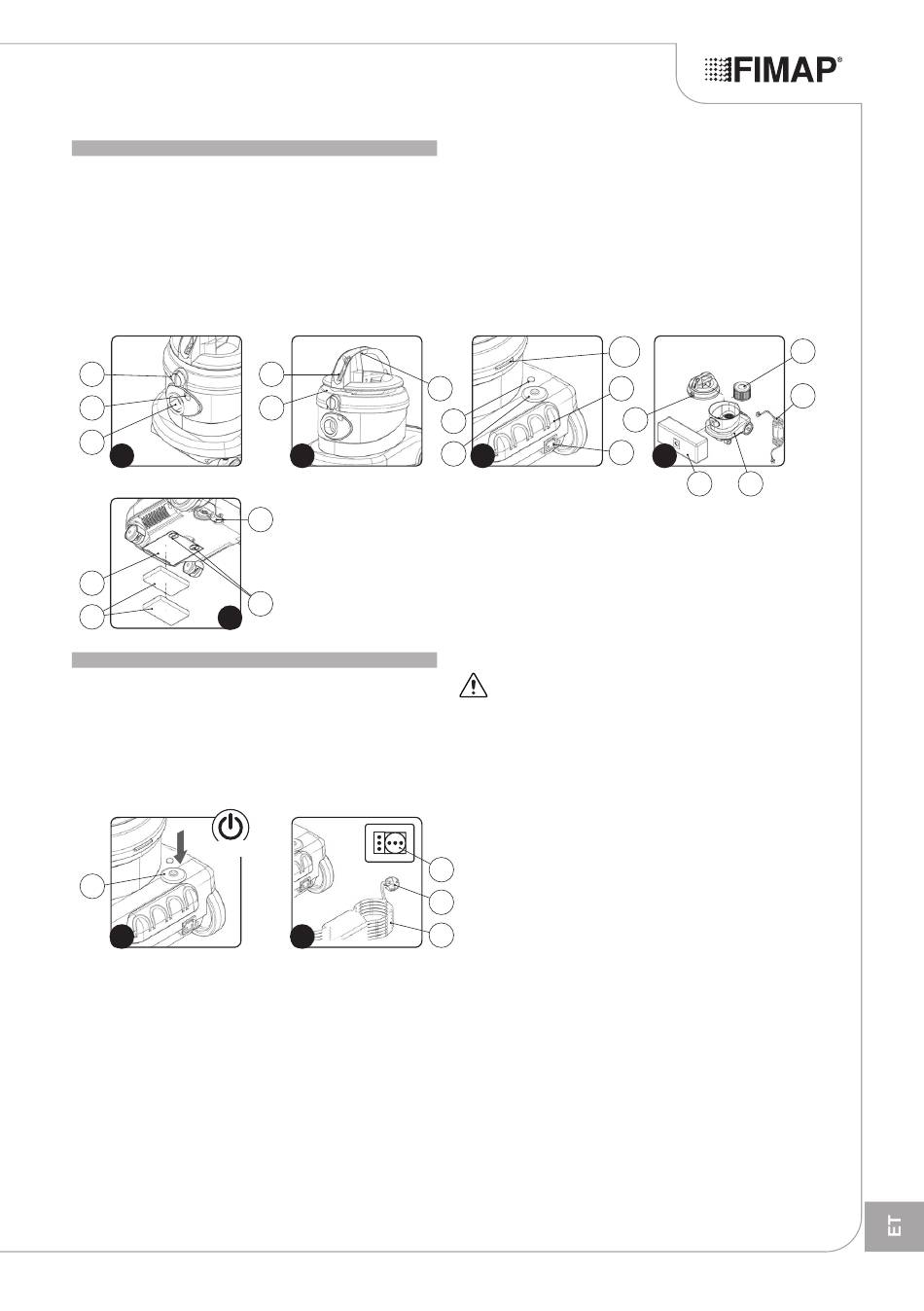

KOMPONENTIDE PAIKNEMINE

Juhtpaneeli osad
1. Imiotsak.
2. Imiotsaku sulguri vabastusnupp.
3. Kogumispaagi kaane vabastusnupp.
4. Soon pikendusvooliku kinnitussoon.
5. Tõstekäepide.
6. Kokkukeritud toitejuhtme koht.
7. Tihvt kaane kinnitamiseks kogumispaagile.
8. Pilu kaane kinnitamiseks kogumispaagile.
9. Vaakumi kontroll-märgutuli.
10. Pealüliti.
3
2
1
1
19
18 5

SEADME OHUTUS

Tagage enne seadme hooldamist selle ohutus!
1. Veenduge, et pealüliti (1) on puhkeasendis. Kui ei, lülitage see
välja.
2. Veenduge, et toitejuhtme (3) pistik (2) on vooluvõrgu pistikupesast
(4) väljas. Kui ei, tõmmake see välja.
3. Kerige toitejuhe ümber seadme tõstekäepideme.
OFF
1
1
4
6
2
20
21
2
361
11. Tarvikutugi.
12. Elektrilise harja pesa.
13. Filter – ühekordselt kasutatav tolmukott (valikuline).
14. Kogumispaak.
15. Kogumispaagi kaas.
16. Siseneva õhu kassettfilter.
17. Toitejuhe.
18. Väljuva õhu filter.
19. Väljuva õhu filtri pesa kate.
20. Toitejuhtme fiksaator.
21. Väljuva õhu filtri pesa katte sulgur.
5
9
10
3
TÄHELEPANU! Soovitame alati kanda kaitsekindaid, et
vältida tõsiseid käevigastusi.
TÄHELEPANU! Toitejuhtme kahjustuste vältimiseks hoidke selle
vooluvõrgust eemaldamisel pistikust, mitte juhtmest!
4
2
3
7-8
11
15
12
4
13 14
16
17
