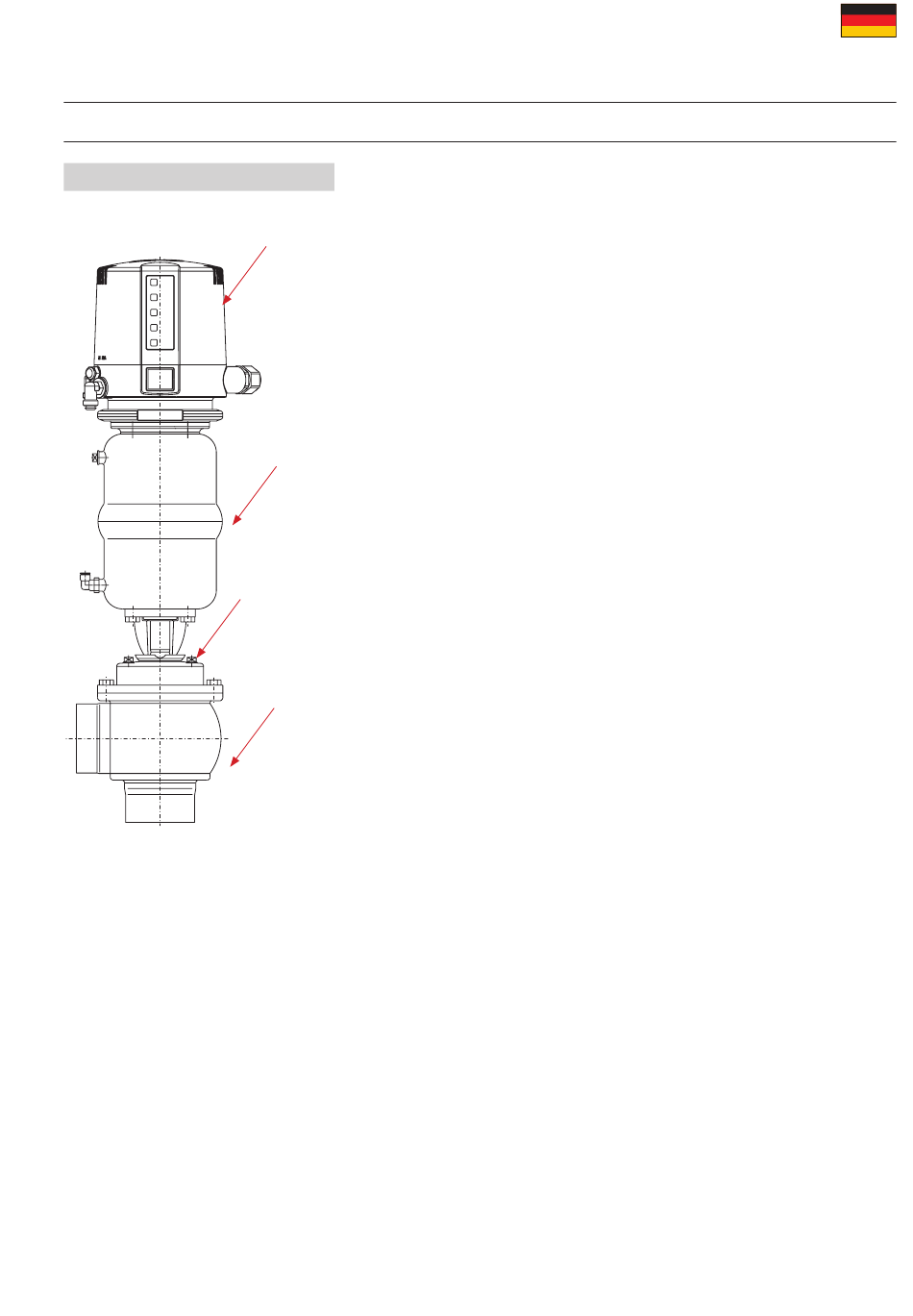

DELTA MS4
Control Unit CU4
Leckageanzeige
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
4.
Wirkungsweise
4.1.
Allgemeines
Die Membranventile DELTA MS4 wurden für den Einsatz
innerhalb der Brauerei- und Getränkeindustrie, der Molkerei- und
Lebensmittelindustrie sowie der Chemie und Pharmazie entwickelt.
Das Einsatzgebiet des DELTA MS4 Ventils umfasst die Absperrung
von Leitungsabschnitten.
Die Membranventile bieten einen optimalen Produktschutz im
hygienischen und aseptischen Bereich. Die Produktsicherheit
wird durch die hermetische Trennung des Produktraums vom
Außenbereich (Atmosphäre) über eine Membrane mit „fan support"
erreicht.
Standardmäßig ist die Ventilbaureihe MS4 mit einer
Steuerkopf
Ventilstellungsmeldung (VSM) ausgerüstet.
Optional kann eine Control Unit auf dem Steuerkopf montiert
werden.
-
Betätigung durch pneumatischen Hubantrieb mit Luftanschluss,
Rückstellung durch Federkraft. Der Antrieb ist grundsätzlich
federschließend FS (NC) montiert.
-
Durch unterschiedliche Montage des Steuerkopfes sind folgende
Ausführungen erreichbar:
FS: Antrieb federsenkend
Gehäuse
FH: Antrieb federhebend
-
Die Steuerkopfinnenteile sind wartungsfrei.
-
Zur Vermeidung von Druckschlägen sollte das Ventil gegen die
Strömungsrichtung des Mediums geschlossen werden.
-
Leckagen an der Membrane werden im Laternenbereich durch
einen Leckageauslauf angezeigt.
-
Unterschiedliche Ventilausführungen sind verfügbar :
Einsitzventile:
Tankauslaufventil:
Umschaltventile:
(NC)
(NO)
DELTA MS4
DELTA MSP4
(mit Membranschaft aus PTFE)
DELTA MSR4
(mit Regelkegel)
DELTA MST4
DELTA MSTP4
(mit Membranschaft aus PTFE)
DELTA MSES4
DE
