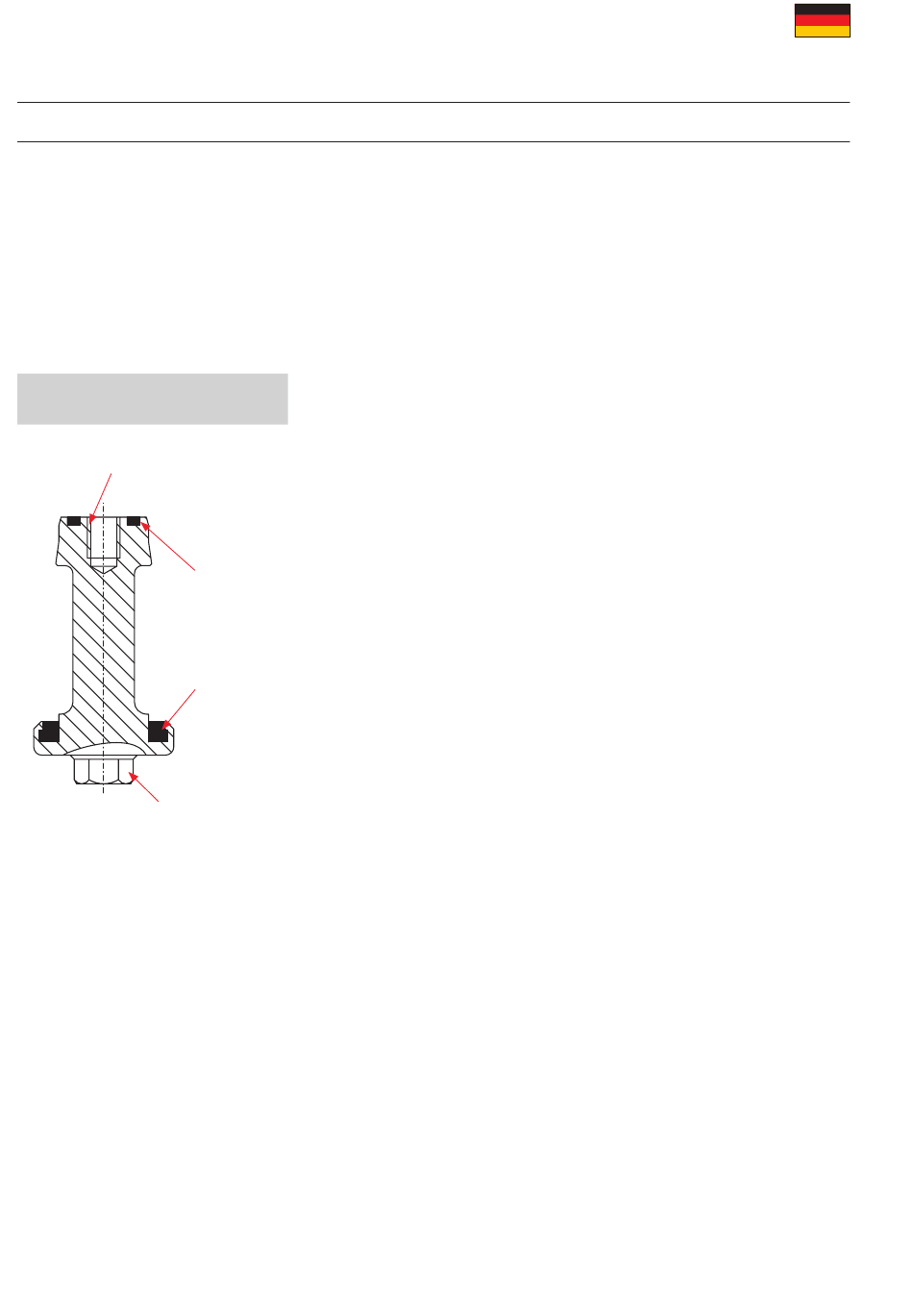

Unterer Ventilschaft
nur DN 25 / 1"
Schraubensicherung
auftragen
O-Ring (4.1)
Tellerdichtung (2)
SW 13
23
14. Montageanweisung Umschaltventile
9. Bei Ausführung FS (NC):
Steuerkopf mit Luft ansteuern. Mit den Skt. Schrauben (13) den
Steuerkopf auf der Laterne befestigen.
-
Steuerluft abschalten.
10. Den unteren Ventilschaft (3) mit Zugstange (11) von unten in das
Gehäuse einsetzen, hochschieben und festhalten.
Nur bei den Ventilen der Nennweite DN 25/1" ist die
-
Gewindebohrung des untere Ventilschaft vor dem
zusammenschrauben mit der Zugstange mit einem Tropfen
Schraubensicherung (Loctite) zu versehen. Danach Zugstange (11)
von oben durch alle Bauteile schieben und mit dem unteren Schaft
(3) im Gehäuse zusammenschrauben.
(Anziehmoment Md = 30 Nm)
11. Zentrierscheibe (27) aufstecken. Auf das Gewinde der Zugstange
einen Tropfen Schraubensicherung z.B. (Typ: Loctite-mittelfest)
auftragen. Die Sicherungsmutter (28) aufschrauben und mit
einem Anziehmoment Md = 40 Nm festschrauben. Hierbei an der
Zentrierscheibe gegenhalten.
-
CU: Kunststoffschaltnocke festziehen.
!
VSM: Metallische Schaltnocke wie Sicherungsmutter befestigen.
12. O-Ring (21) in den Gehäusedeckel (20) einlegen und den
Gehäusedeckel kreuzweise festschrauben.
13. Bei CU Ausführung:
Die Control-Unit aufsetzen und entsprechend befestigen.
Bei VSM Ausführung:
Initiatorhalterung aufsetzen und entsprechend befestigen.
Initiatoren einstecken und befestigen. Falls erforderlich, Initiatoren
nachjustieren.
DE
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
