Umschaltventil
DELTA MSES4
(Ausführung FS)
21

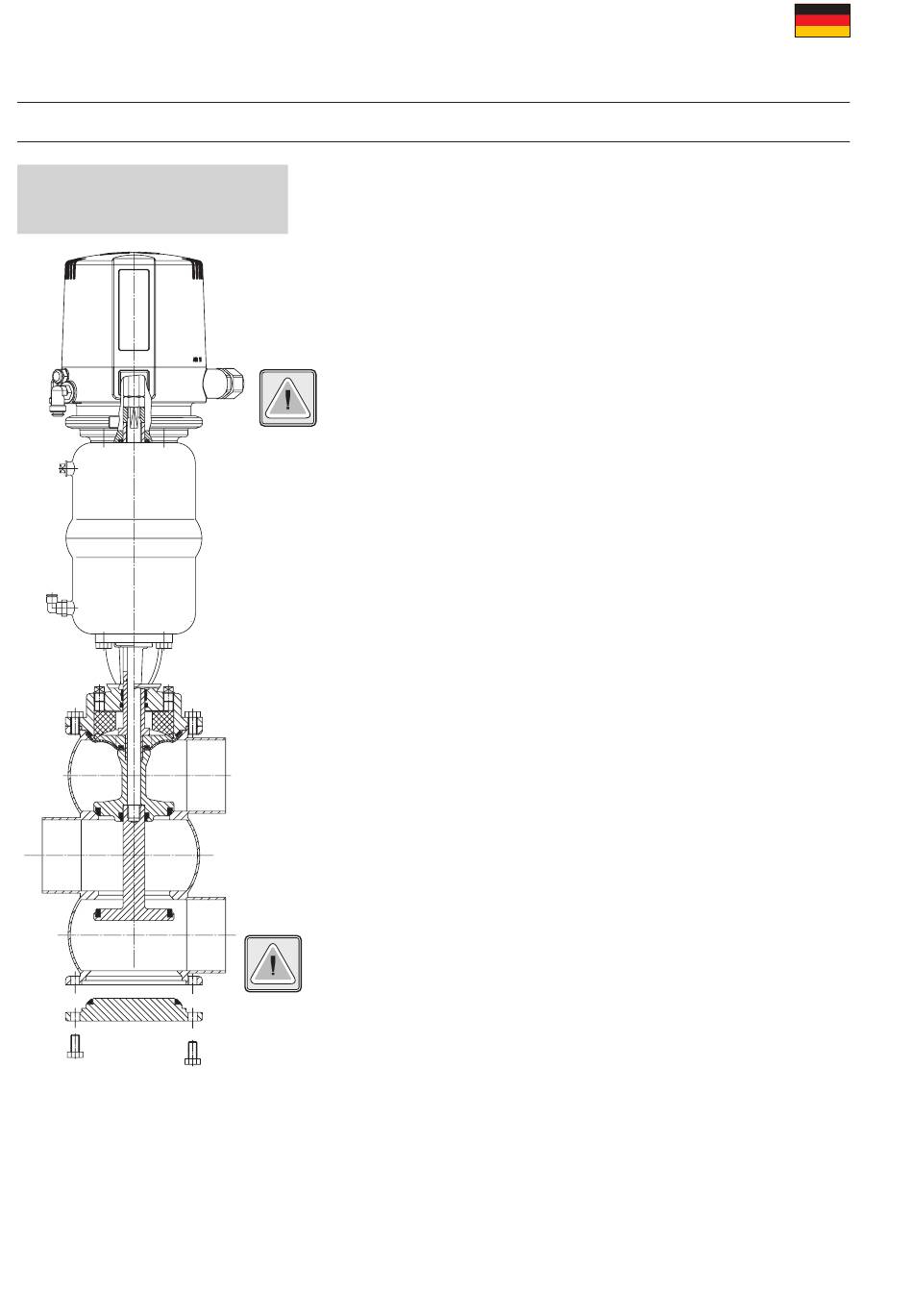

14. Montageanweisung Umschaltventile
Umschaltventile DELTA MSES 4
Die Pos.-Nr. beziehen sich auf die Ersatzteilzeichnungen
MSES 4
14.1.
Demontage aus dem Leitungssystem
1. Leitungsdruck absperren und Leitungen nach Möglichkeit entleeren.
2. Bei Ausführung FH (NO): Steuerkopf mit Luft ansteuern.
Nicht an bewegliche Ventilteile greifen!
Verletzungsgefahr
-
Bei Ausführung CU (Control Unit):
Haube der Control Unit entfernen.
Schaltnocke und die Sicherungsmutter (28) abschrauben,
dabei an der Zentrierscheibe (27) gegenhalten.
Zentrierscheibe abnehmen.
Bei Ausführung VSM (Initiatorenhalterung):
-
Abdeckhaube (30) vom Steuerkopf (23) entfernen. Schaltnocke
(29) und die Sicherungsmutter (28) abschrauben, dabei an der
Zentrierscheibe (27) gegenhalten. Zentrierscheibe abnehmen.
3. Skt. Schrauben (22) entfernen. Gehäusedeckel (20) abnehmen und
O-Ring (21) abziehen.
4. Der untere Ventilschaft (3) mit Zugstange (11) nach unten aus dem
Gehäuse ziehen. Bei Schwergängigkeit, mit einen Gummihammer
auf die Zugstange klopfen, dabei den unteren Ventilschaft mit der
Hand festhalten. Tellerdichtung (2) entfernen.
-
Nur bei den Ventilen der Nennweite DN 25 / 1" muss der untere
Ventilschaft (3) im Gehäuse von der Zugstange abdreht werden.
(Steckschlüssel SW 13)
5. Bei Ausführung FS (NC): Luft ansteuern.
Bei Ausführung FH (NO): Luft abschalten.
Nicht an bewegliche Ventilteile greifen!
Verletzungsgefahr!
DN-Ausf.:
Zoll-Ausf.:
DE
RN 01.064.12
RN 01.064.12-1
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
