APV
APV_MS4_DE-3_102018.indd

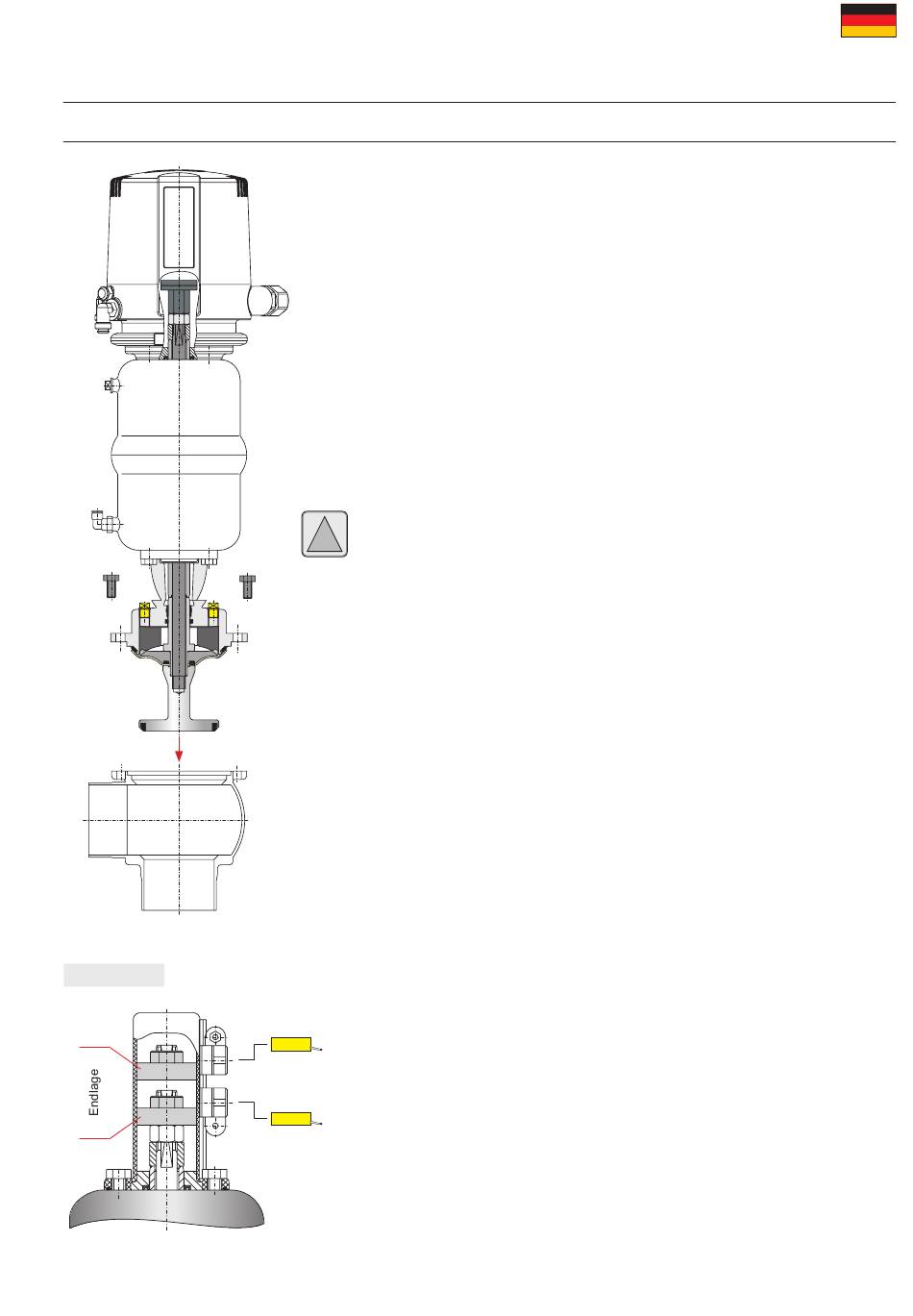

Bild 11.4.
NO
NC
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
11.
Montageanweisung
11.4.
Einbau des Ventils MS4
1. Ausführung Control Unit:
Adapter auf dem Steuerkopf befestigen.
Die Control Unit (26) auf denAdapter (27) setzen und mit dem
Ring sichern.
Bei Ausführung VSM:
2. Bei der Montage des Ventileinsatzes in der Ausführung FS (NC)
ist folgendes zu beachten:
-
Steuerkopf bei (Ausführung: NC) mit Steuerluft min 6 bar
ansteuern.
Den Ventileinsatz vorsichtig in das Ventilgehäuse einsetzen. Die
Membrane (5) darf beim Einbau in das Gehäuse nicht beschädigt
werden. Skt. Schrauben (14) kreuzweise in den Gehäuseflansch
festschrauben.
!
Nicht in bewegliche Ventilteile greifen!
Verletzungsgefahr
!
Bei Ausführung FS (NC): Luft abschalten
3. Grundeinstellung der Ventilstellungsmeldung überprüfen.
-
Durch Drehen der Positionierschraube in der Control Unit können
die Schaltpunkte eingestellt werden.
4. Bei VSM-Ausführung: Initiatoren einstecken und befestigen.
-
Falls erforderlich, Initiatoren nachjustieren.
5. Justierung der Initiatoren: (Bild 11.4)
-
Den Steuerkopf in einer Endlage bringen.
-
Den entsprechenden Initiator in die entsprechende Position
bringen. Dazu die Positionierschraube lösen und die Halterung
bewegen bis das entsprechende Signal angezeigt wird. Danach
um 2 bis 3 mm weiterschieben, um eine Anzeige sicherzustellen.
Positionierschraube festziehen.
-
Den Steuerkopf in die andere Endlage positionieren und die
Positionierung des zweiten Initiators vornehmen.
-
Obere Ventilstellungsmeldung: Ventil „federöffnend" NO
-
Untere Ventilstellungsmeldung: Ventil „federchließend" NC
Endlage
Das VSM-Gehäuse (24) befestigen.
DE
18
