APV
APV_MS4_DE-3_102018.indd
Laterne
O-Ring
Membranunterstützung
oberer Schaft
Stern
Membrane
Mittlerer
Ventilschaft
Tellerdichtung
Schaftdichtung
Zugstange
unterer Ventilschaft
Schaftdichtung

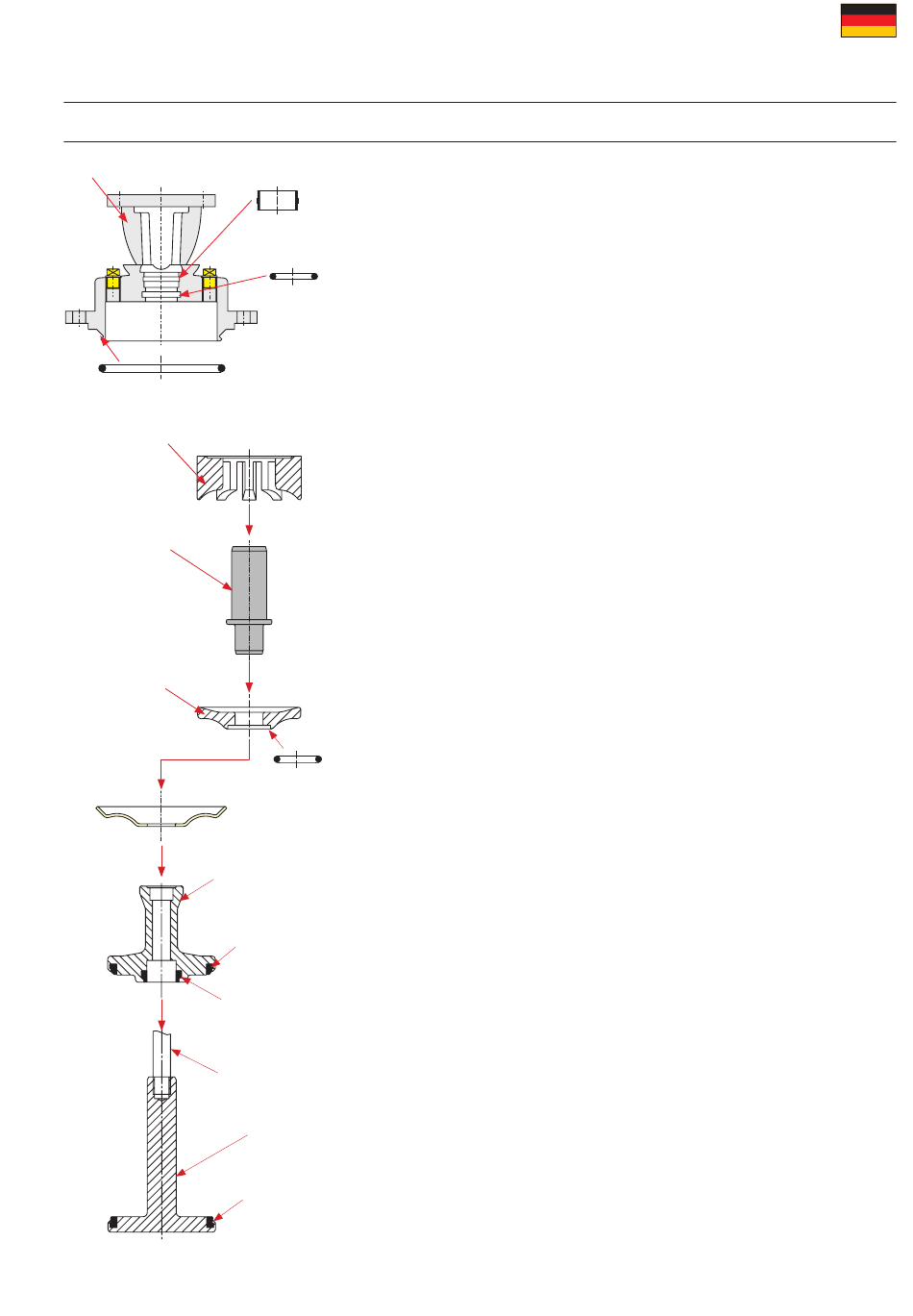

Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
14. Montageanweisung Umschaltventile
6. Gehäuseschrauben (17) entfernen.
7. Den Steuerkopf (23) mit Laterne (12) nach oben aus dem Gehäuse
herausheben.
Führungsbuchse
8. Mittleren Ventilschaft (6), Membrane (8), Stern (9),
Membranunterstützung (10) und oberen Ventilschaft (7) entfernen.
O-Ring
9. O-Ring (19) aus dem Stern entfernen.
10. Teller- und Schaftdichtung (4, 5) aus dem mittleren Ventilschaft
entfernen.
11. Laterne vom Steuerkopf trennen.
12. O-Ringe (18, 16) und Führungsbuchse (14) aus der Laterne (12)
herausnehmen.
14.2.
Einbau der Dichtungen und Zusammenbau des Ventils
1. Die Führungsbuchse (14) und die O-Ringe (16, 18) in die Laterne
(12) einsetzen.
2. Einbau der unteren Tellerdichtung (2) im unterenVentilschaft (3)
(siehe Einbauvorrichtung Seite 20).
-
Nur bei Nennweite DN 25/1"
O-Ring (4.1) in die Nut des unteren Ventilschaftes einlegen.
3. Die Teller- und Schaftdichtung (5, 4) in den mittleren Ventilschaft (6)
einlegen.
4. O-Ring (19) in den Stern (9) einsetzen.
O-Ring
5. Membrane und Stern auf den oberen Schaft aufstecken.
6. Den mittleren Ventilschaft mit Membrane (8), Stern (9) und
oberen Ventilschaft (7) von oben in das Gehäuse einsetzen und
zusammendrücken.
7. Membranunterstützung in den Stern einstecken.
!
Verzahnung von Stern und Membranunterstützung müssen
ineinandergreifen.
8. Laterne auf das Gehäuse aufsetzen. Der obere Ventilschaft
muss leichtgängig durch die Führungsbuchse in der Laterne
geführt werden. Bei Schwergängigkeit, den korrekten Sitz der
Führungsbuchse prüfen. Laterne mit den Schrauben kreuzweise
festziehen.
DE
22
