Tankbodeneinschweißflansch
(optional)
DELTA MST4
Gehäusedichtung
Membranventil mit „fan support"
DELTA MS4
Betriebsanleitung: DE – Rev. 3
5.
Zusatzausrüstung
5.3.
Tankbodeneinschweißflansch
für die Ventilaureihe MST4 und MSTP4
Der Tankbodeneinschweißflansch gehört nicht zum Lieferumfang
eines Ventils und kann unter folgender Warensachnummer /
Ident Nr. bestellt werden:
DN
Zoll
∅ C
25
1"
148
40
1,5"
168
50
2"
188
65
2,5", 3"
228
80
–
258
100
4"
288

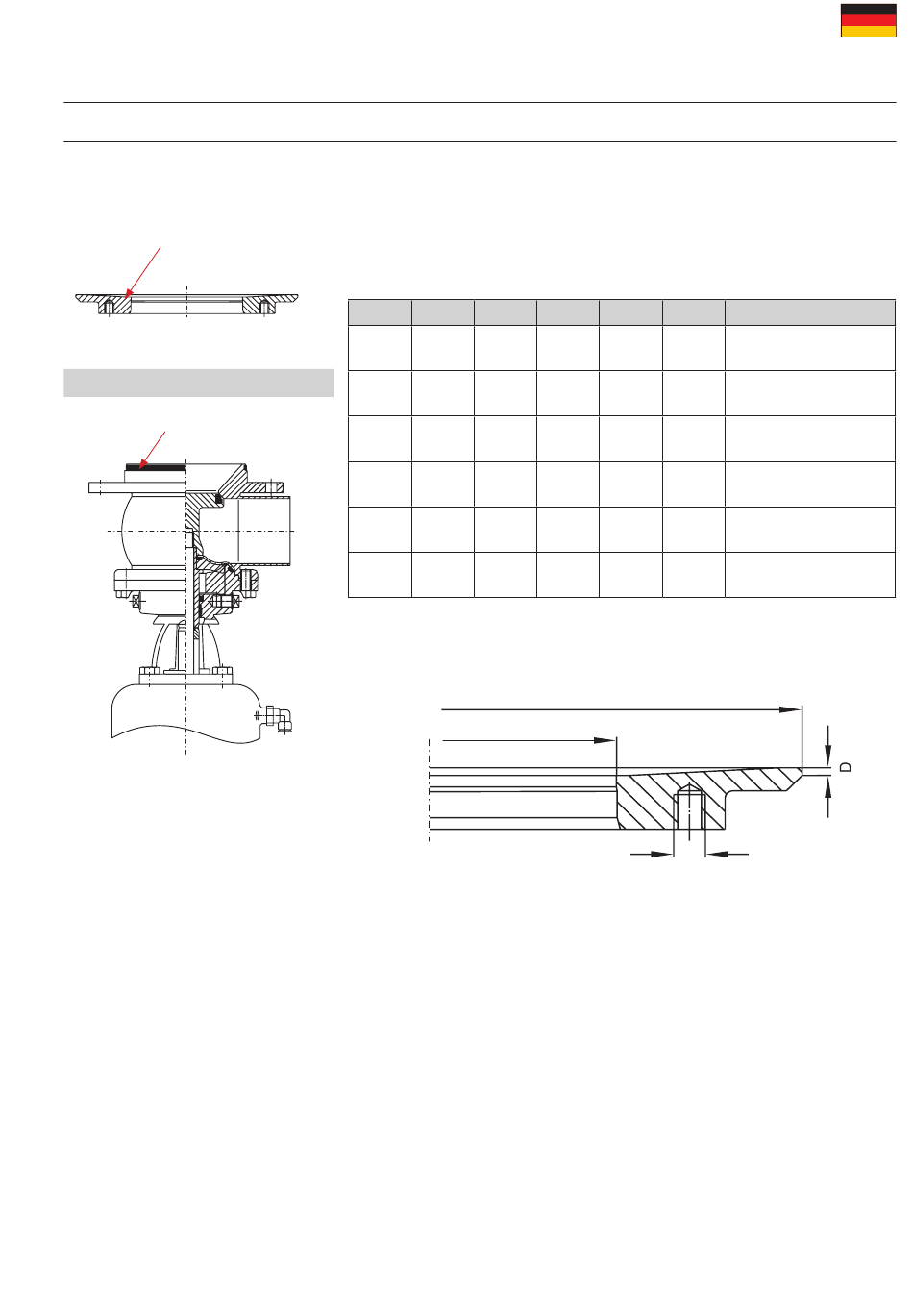

Tankbobeneinschweißflansch
Baumaße in mm
Ø E
5.4.
Anschlüsse
Neben den Gehäusen mit Schweißenden stehen alternativ folgende
Anschlüsse zur Verfügung:
-
Gewindestutzen nach DIN 11851
-
Gewindestutzen IDF / ISS nach ISO 2853
-
Gewindestutzen RJT nach BS 4825-5
-
Gewindestutzen SMS
-
Gewindestutzen nach DS 722
-
Flanschverbindung FGN1 DIN
-
Flanschverbindung FGN1 Zoll
-
Clampverbindungen nach DIN 32676
-
Clampverbindungen nach ISO 2852
D
∅ E
F
Warensachnummer
2
66
M8
2
78
M8
2
94
M8
2
109
M10
2
128
M10
2
159
M10
(Optional)
Ø C
F
DE
31B 15-01-391/42
H157269
31B 15-01-441/42
H157270
31B 15-01-491/42
H157260
31B 15-01-541/42
H156931
31B 15-01-641/42
H157271
31B 15-01-691/42
H157272
