DREHEISENSPANNUNGS-
MESSER
mit Umschalter
EP27 EP29
und
BESCHREIBUNG

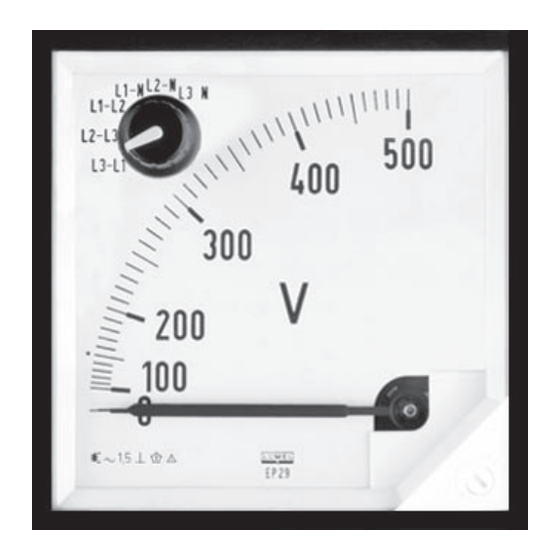

EP27 und EP29 Dreheisenspannungsmesser mit Umschalter ist
zur Messung von Spannungen in 3-Pasen 4-Leiter Netzen vorgesehen.
Mit 6 Positionen-Umschalter können alle Spannungen im Vierleiter-
Drehstromnetz mit nur einem Messgerät angezeigt werden.
MONTAGE-ANFORDERUNGEN
EP27 und EP29 Dreheisenspannungsmesser mit Umschalter ist
für Schalttafelmontage vorgesehen.
TECHNISCHE DATEN
Frontrahmen
Genauigkeitsklasse
Meßbereich:
- Direktmessung
- Wandleranschluss
Leistungsaufnahme
Temperaturbereich
Nenn-Bediengungen:
- Umgebungstemperatur
Zusatzfehler
LUMEL S.A., ul. Słubicka 1, 65-127 Zielona Góra, Poland / tel.: +48 68 45 75 139/276/305/386, fax: +48 68 32 54 091 / e-mail:export@lumel.com.pl /
nach DIN 43718
EP27 - 72 x 72 mm,
EP29 - 96 x 96 mm
1.5
500 V
x/100 V oder x/110 V
 4.5 VA (Un = 500 V)
-25°C... 40°C,
nach EN-61010-1
5...23...40°C
nach EN 60051-1
Sicherheitsanforderungen:
- Installationskategorie
- Verschmutzungsgrad
- Max. Betriebsspannung
in Bezug auf die Erde
Schutzart:
- Gehäuse (Frontseite)
- Klemmenseite
Elektromagnetische Verträglichkeit:
- Störaussendung
- Störfestigkeit
Abmessungen:
- EP27
- EP29
Schalttafelausschnitt:
- EP27
- EP29
Gehäusematerial
Weight:
- EP27
- EP29
LIEFERUMFANG
- Befestigungsschrauben (2 Stück)
- Klemmenabdeckung (nur für EP29)
- Bedienungsanleitung
www.lumel.com.pl
nach EN 60010-1
III
2
300 V a.c.
IP 50
IP20 (mit Klemmenabdeckung)
nach EN 61000-6-4
nach EN 61000-6-2
72 x 72 x 78 mm
(ohne Klemmenabdeckung)
96 x 96 x 87 mm
(mit Klemmenabdeckung)
68 x 68 mm
+0,7 +0,7
92 +0,8 x 92 +0,8 mm
ABS
200 g
290 g
