- Seite 1 Messgerät für Netzparameter Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
5. Beschreibung des Messgerätes ..........7 5.1. Stromeingänge ................ 7 5.2. Spannungseingänge ..............8 5.3. Anschlussweise ............... 8 6. Programmierung des Messgerätes N14 ........14 6.1. Frontseite ................14 6.2. Meldungen nach Einschalten der Spannungsversorgung ..15 6.3. Arbeitsmodi ................16 6.4. Vorschau der Parameter ............17 6.5. Einstellung der Parameter ............. -
Seite 5: Anwendung
1. Anwendung Das programmierbare digitale Schalttafel-Messgerät N14 ist für Mes- sung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 3 oder 4 Leitungen vorgesehen. Gemesse- ne Größen werden gleichzeitig angezeigt und digital übertragen. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und –anlagen. -
Seite 6: Hauptanforderungen, Gebrauchssicherheit
3. Hauptanforderungen, Gebrauchssicherheit Im Bereich der Gebrauchssicherheit erfüllt das Messgerät die Anfor- derungen der Norm PN-EN 61010-1. Bemerkungen zur Sicherheit: • Der Einbau und Anschluss des Messgerätes darf nur durch qualifiziertes Personell ausgeführt werden. Alle zugänglichen Sicherheitsanforderungen sollten beachtet werden. • Vor dem Einschalten des Messgerätes sind die Anschlüsse zu überprüfen. -
Seite 7: Beschreibung Des Messgerätes
In der Schalttafel ist eine Öffnung im Maß von (91 x 91 ) mm vor- +0,5 +0,5 zubereiten. Die Schalttafel-Materialdicke soll 6 mm nicht überschrei- ten. Das Messgerät ist bei ausgeschalteter Spannungsversorgung von der Frontseite der Schalttafel einzuschieben. Nach Einschieben ist das Gerät mittels Klemmen zu befestigen. -
Seite 8: Spannungseingänge
5.2. Spannungseingänge Die Größen an den Spannungseingängen werden anhand der eingestell- ten Übersetzungswerte des externen Spannungswandlers automatisch umgerechnet. Bei der Bestellung können folgende Ausführungen der Spannungseingänge beantragt werden: 3 x 57.7/100 V, 3 x 230/400 V, 3 x 400/690 V. 5.3. Anschlussweise Nachfolgend die Anschlussmöglichkeiten des Gerätes im Dreileiter- netz. - Seite 9 Abb. 2b Halbdirekte Messung in einem Dreileiternetz...
- Seite 11 Nachfolgend die Anschlussmöglichkeiten des Gerätes im Vierleiter- netz. Abb. 3a Direkte Messung in einem Vierleiternetz...
- Seite 12 Abb. 3b Halbdirekte Messung in einem Vierleiternetz...
-
Seite 14: Programmierung Des Messgerätes N14

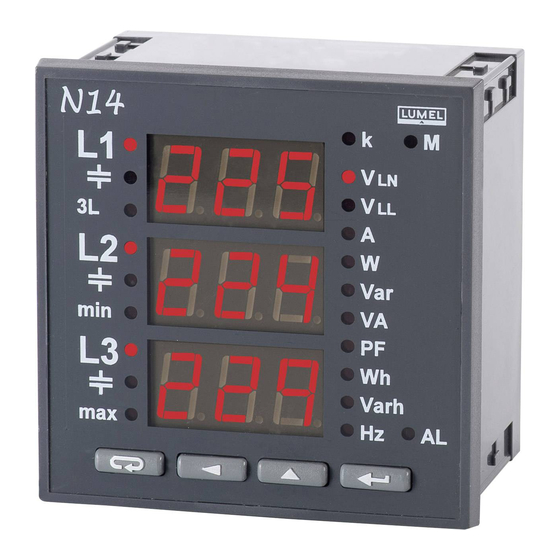

6. Programmierung des Messgerätes N14 6.1. Frontseite Abb. 4 Frontseite des Messgerätes N14... -
Seite 15: Meldungen Nach Einschalten Der Spannungsversorgung
6.2. Meldungen nach Einschalten der Spannungsver- sorgung Nach Einschalten der Spannungsversorgung führt das Messgerät einen Test der Displays durch und zeigt den Namen des Messgerätes „N14“ sowie die aktuelle Softwareversion an. Wobei „n.nn“ die Nummer der Softwareversion oder der Sonderausführung andeutet. Abb. 5 Meldung nach Einschalten der Spannungsversorgung Achtung: Falls die Meldungen „Err Cal“... -
Seite 16: Arbeitsmodi
6.3. Arbeitsmodi Abb. 6 Arbeitsmodi des Messgerätes N14... -
Seite 17: Vorschau Der Parameter
6.4. Vorschau der Parameter Im Messungsmodus werden die Größen anhand der festgelegten Ta- bellen angezeigt. Nach Drücken der Taste (links) oder (hoch) erfolgt der Übergang zwischen den angezeigten Größen. Die Vorschau der Mittel-, Maximal- und Minimalwerte ist nach Drücken der Taste (Enter) möglich. Wenn während der Vorschau die Ta- (links) oder (hoch) gedrückt wird, werden die Mini- mal- ggf. -
Seite 18: Einstellung Der Parameter
6.5. Einstellung der Parameter Zum Auswahl vom Programmierungsmodus sind die Tasten zu drücken und für ca. 3 Sekunden zu halten. Der Zugang zum Programmie- rungsmodus ist mit einem Zu- gangs-Code gesichert. Falls kein Zugangs-Code eingestellt wur- de, wechselt die Software direkt Programmierungsmodus. Auf dem Display erscheinen die Buchstaben „SET“... -
Seite 19: Einstellung Von Kommunikationsparametern
Die Tasten dienen zur Einstellung der Werte der Pa- rameter. Der Dezimalpunkt wird mittels Taste eingestellt. Der Wert der aktuell gewählten (mit einem Kursor gekennzeichnet) Ziffer wird mittels der Taste erhöht. Der eingestellte Wert wird mit- tels Taste bestätigt oder mittels Taste verworfen. -
Seite 20: Einstellung Von Alarmparametern
6.5.3. Einstellung von Alarmparametern In den Einstellungen ist der A-Modus zu wählen und mittels der Taste zu bestätigen. Tabelle 6 Parameter- name Angezeigte Information Standard- wert Änderungs- Siehe nor, on, oFF, 0...120 0...120 0...300 YES/no bereich tab. 7 hon, hoF Auswahl der Überwachten Größe: Tabelle 7 Angezeigter Per Alarm überwachte Größe... - Seite 21 Strom der 2. Phase Wirkleistung der 2. Phase Blindleistung der 2. Phase Scheinleistung der 2. Phase PF_2 Leistungsfaktor der 2. Phase Spannung der 3. Phase Strom der 3. Phase Wirkleistung der 3. Phase Blindleistung der 3. Phase Scheinleistung der 3. Phase PF_3 Leistungsfaktor der 3.
- Seite 22 Stand der Kontakte a) nor Relais ein- geschaltet Relais aus- geschaltet Gemessene Größe Aon > Aof Stand der Kontakte b) nor Relais aus- Relais ein- geschaltet geschaltet Gemessene Größe Aon Aof Stand c) On der Kontakte Relais ein- Relais aus- Relais aus- geschaltet geschaltet geschaltet...
-
Seite 23: Schnittstelle Rs-485
Woraus: Aon = 110% AoF = 90% Einzustellen ist: Überwachte Größe: P; Alarmart: nor, Aon 110, AoF 90. 7. Schnittstelle RS-485 Die Zusammenstellung der Parameter der seriellen Schnittstelle des Messgerätes N14: - Kennung: 0xAC, - Messgerätsadresse: 1…247, - Übertragungsrate: 4.8, 9.6, 19.2, 38.4 kbit/s,... - Seite 24 Beschreibung der Register des Messgerätes N14 Sämtliche Daten des Messgerätes N14 werden in 16- und 32-bit Regi- sters gespeichert. Die Prozessvariablen und Messgeräteparameter wer- den im Registeradressraum je nach dem Typ der Variable gespeichert. Die Bits in einem 16-bit Register sind vom untersten zum obersten (b0-b15) nummeriert.
- Seite 25 4003 0, 1 Löschen der Energiezähler Löschen der 15-Minuten Wirklei- 4004 0, 1 stung PAV 4005 0, 1 Löschen von Min und Max 4006 0, 1…30 Größe am Relaisausgang Eingangsart: 0 – nor, 1 – on, 4007 0…4 2 – oFF, 3 – hon, 4 – hoFF Oberer Umschaltwert des Alarms 4008 0…120%...
-
Seite 26: Statusregister
Statusregister: Bit 15 – Relaisausgangstatus: „1“ – On, „0“ – off Bit 14 – „1“ – FRAM beschädigt Bit 13 – „1“ – keine oder fehlerhafte Kalibrierung Bit 12 – „1“ – aktive Kalibrierung Bit 11 – reserviert Bit 10 – „1“ – der Intervall der Wirkleistungsmittelung ist nicht abgelaufen Bit 09 –... - Seite 27 Tabelle 32-bit Register des Messgerätes N14 Tabelle 10 16-bit 32-bit Regi- Regi- Ope- Ein- ster- ster- ratio- Beschreibung heit adres- adres- 7000 7500 Spannung der Phase L1 7002 7501 Strom der Phase L1 7004 7502 Wirkleistung der Phase L1 7006...
- Seite 28 Mittelwert-Dreiphasenwirkleistungs- 7052 7526 faktor Mittelwert-Verhältnis der Dreipha- 7054 7527 senblindleistung zu der Dreiphasen- wirkleistung 7056 7528 Frequenz Zwischenphasenspannung (Phasen 7058 7529 L1 und L2) Zwischenphasenspannung (Phasen 7060 7530 L2 und L3) Zwischenphasenspannung (Phasen 7062 7531 L3 und L1) Mittelwert der Zwischenphasen- 7064 7532 spannung...
- Seite 29 Maximalwert vom Mittelwert-Drei- 7090 7545 phasenscheinleistung Minimalwert des Wirkleistungsfak- 7092 7546 tors Maximalwert des Wirkleistungs- 7094 7547 faktors Minimalwert vom Mittelwert- Verhält- 7096 7548 nis der Dreiphasenblindleistung zu der Dreiphasenwirkleistung Maximalwert vom Mittelwert- Ver- 7098 7549 hältnis der Dreiphasenblindleistung zu der Dreiphasenwirkleistung 7100 7550 Minimalwert der Frequenz...
-
Seite 30: Fehlercodes
8. Fehlercodes Während der Arbeit des Messgerätes können verschiedene Fehlermel- dungen erscheinen. Nachfolgend wurden mögliche Ursachen für Feh- lermeldungen aufgelistet. Die Spannung oder Strom sind zu niedrig. Gilt bei Messung von: o Pf , tϕ unterhalb 10% U o f unterhalb 10% U Ein voller Intervall der Wirkleistungsmittelung PAu ist nicht abgelaufen. -
Seite 31: Modbus Rtu
Leistungsaufnahme - im Spannungsversorgungskreis ≤ 6 VA - im Spannungskreis ≤ 0,05 VA - im Stromkreis ≤ 0,05 VA Anzeigefeld 3 LED-Displays (3-stellig) Ziffer- höhe: 14 mm, Farbe: rot Relaisausgang Relais, Spannungslose Schließkontakte, Belastbarkeit 250 V~/ 0,5 A~ Serielle Schnittstelle RS-485 Schnittstellenprotokoll MODBUS RTU... -
Seite 32: Elektromagnetische Verträglichkeit
- Eingangssignal 0...0,005...1,2 I ; 0,05...1,2 U ; für Strom, Spannung 0...0,1...1,2 I ; 0...0,1...1,2 U ; für Faktoren Pf , tϕ , Frequenz 45...65Hz; sinusförmig (THD ≤ 8%) - Leistungsfaktor 0...0,2 Kap..1...0,2 Ind..0 - Umgebungstemperatur - 25...23...+55°C - Lagertemperatur - 30 ... -
Seite 33: Ausführungscode
- Installationskategorie: - Schmutzgrad: - Maximale Arbeitsspannung gegen Erde: 600 V - Höhe über dem Meeresspiegel < 2000 m 10. Ausführungscode Ausführungscode des Messgerätes N14 Tabelle 12 Messgerät für Netzparameter N14 - X X XX X Eingangsstrom I 1 A (X/1) ..............1 5 A (X/5) .............. - Seite 34 Bestellbeispiel Code N14 – 2 2 00 1 bedeutet Messgerät N14 mit Eingangsbereich 5 A, 3 x 230/400V, in Standardausführung. mit Attest der Qualitäts- kontrolle.
-
Seite 36: Exportabteilung
N14-07B Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A. ul. Sulechowska 1, 65-022 Zielona Góra - Polen http://www.lumel.com.pl Tel.: (48-68) 329 51 00 Fax: (48-68) 329 51 01 e-mail: lumel@lumel.com.pl http://www.lumel.com.pl Exportabteilung: Tel.: (48-68) 329 53 05 Fax: (48-68) 325 40 91 e-mail: export@lumel.com.pl...
