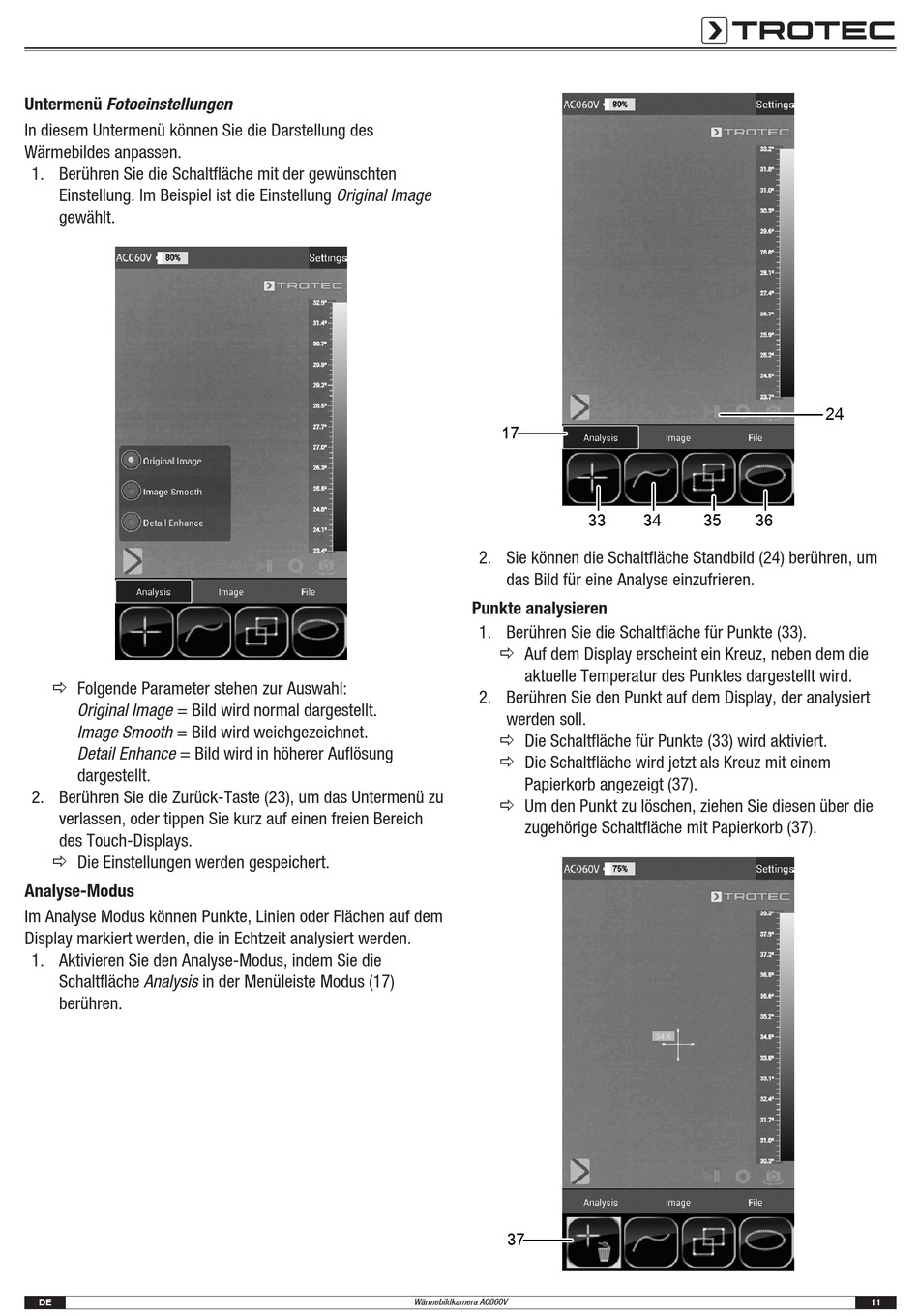

Untermenü Fotoeinstellungen
In diesem Untermenü können Sie die Darstellung des
Wärmebildes anpassen.
1. Berühren Sie die Schaltfläche mit der gewünschten
Einstellung. Im Beispiel ist die Einstellung Original Image
gewählt.
ð Folgende Parameter stehen zur Auswahl:
Original Image = Bild wird normal dargestellt.
Image Smooth = Bild wird weichgezeichnet.
Detail Enhance = Bild wird in höherer Auflösung
dargestellt.
2. Berühren Sie die Zurück-Taste (23), um das Untermenü zu
verlassen, oder tippen Sie kurz auf einen freien Bereich
des Touch-Displays.
ð Die Einstellungen werden gespeichert.
Analyse-Modus
Im Analyse Modus können Punkte, Linien oder Flächen auf dem
Display markiert werden, die in Echtzeit analysiert werden.
1. Aktivieren Sie den Analyse-Modus, indem Sie die
Schaltfläche Analysis in der Menüleiste Modus (17)
berühren.
DE
17
2. Sie können die Schaltfläche Standbild (24) berühren, um
das Bild für eine Analyse einzufrieren.
Punkte analysieren
1. Berühren Sie die Schaltfläche für Punkte (33).
ð Auf dem Display erscheint ein Kreuz, neben dem die
aktuelle Temperatur des Punktes dargestellt wird.
2. Berühren Sie den Punkt auf dem Display, der analysiert
werden soll.
ð Die Schaltfläche für Punkte (33) wird aktiviert.
ð Die Schaltfläche wird jetzt als Kreuz mit einem
Papierkorb angezeigt (37).
ð Um den Punkt zu löschen, ziehen Sie diesen über die
zugehörige Schaltfläche mit Papierkorb (37).
