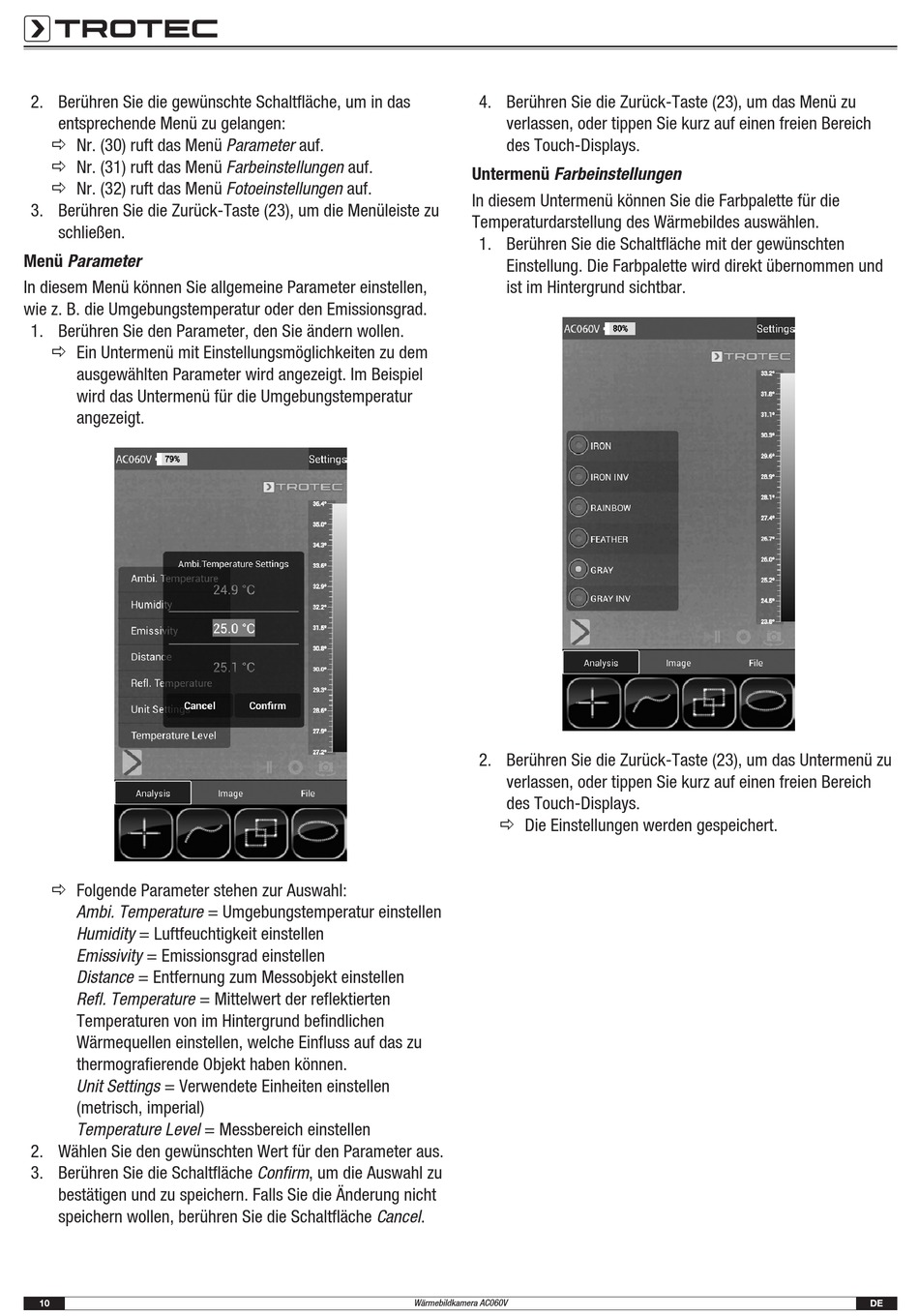

Trotec AC060V Bedienungsanleitung Seite 10

2. Berühren Sie die gewünschte Schaltfläche, um in das
entsprechende Menü zu gelangen:
ð Nr. (30) ruft das Menü Parameter auf.
ð Nr. (31) ruft das Menü Farbeinstellungen auf.
ð Nr. (32) ruft das Menü Fotoeinstellungen auf.
3. Berühren Sie die Zurück-Taste (23), um die Menüleiste zu
schließen.
Menü Parameter
In diesem Menü können Sie allgemeine Parameter einstellen,
wie z. B. die Umgebungstemperatur oder den Emissionsgrad.
1. Berühren Sie den Parameter, den Sie ändern wollen.
ð Ein Untermenü mit Einstellungsmöglichkeiten zu dem
ausgewählten Parameter wird angezeigt. Im Beispiel
wird das Untermenü für die Umgebungstemperatur
angezeigt.
ð Folgende Parameter stehen zur Auswahl:
Ambi. Temperature = Umgebungstemperatur einstellen
Humidity = Luftfeuchtigkeit einstellen
Emissivity = Emissionsgrad einstellen
Distance = Entfernung zum Messobjekt einstellen
Refl. Temperature = Mittelwert der reflektierten
Temperaturen von im Hintergrund befindlichen
Wärmequellen einstellen, welche Einfluss auf das zu
thermografierende Objekt haben können.
Unit Settings = Verwendete Einheiten einstellen
(metrisch, imperial)
Temperature Level = Messbereich einstellen
2. Wählen Sie den gewünschten Wert für den Parameter aus.
3. Berühren Sie die Schaltfläche Confirm, um die Auswahl zu
bestätigen und zu speichern. Falls Sie die Änderung nicht
speichern wollen, berühren Sie die Schaltfläche Cancel.
10
4. Berühren Sie die Zurück-Taste (23), um das Menü zu
verlassen, oder tippen Sie kurz auf einen freien Bereich
des Touch-Displays.
Untermenü Farbeinstellungen
In diesem Untermenü können Sie die Farbpalette für die
Temperaturdarstellung des Wärmebildes auswählen.
1. Berühren Sie die Schaltfläche mit der gewünschten
Einstellung. Die Farbpalette wird direkt übernommen und
ist im Hintergrund sichtbar.
2. Berühren Sie die Zurück-Taste (23), um das Untermenü zu
verlassen, oder tippen Sie kurz auf einen freien Bereich
des Touch-Displays.
ð Die Einstellungen werden gespeichert.
Wärmebildkamera AC060V DE
