3
Instalación de su aparato
A continuación se proporciona la infor-
mación necesaria para la preparación del
lugar de instalación para su campana ex-
tractora.
3.2 Instalación de la campana
extractora en la pared

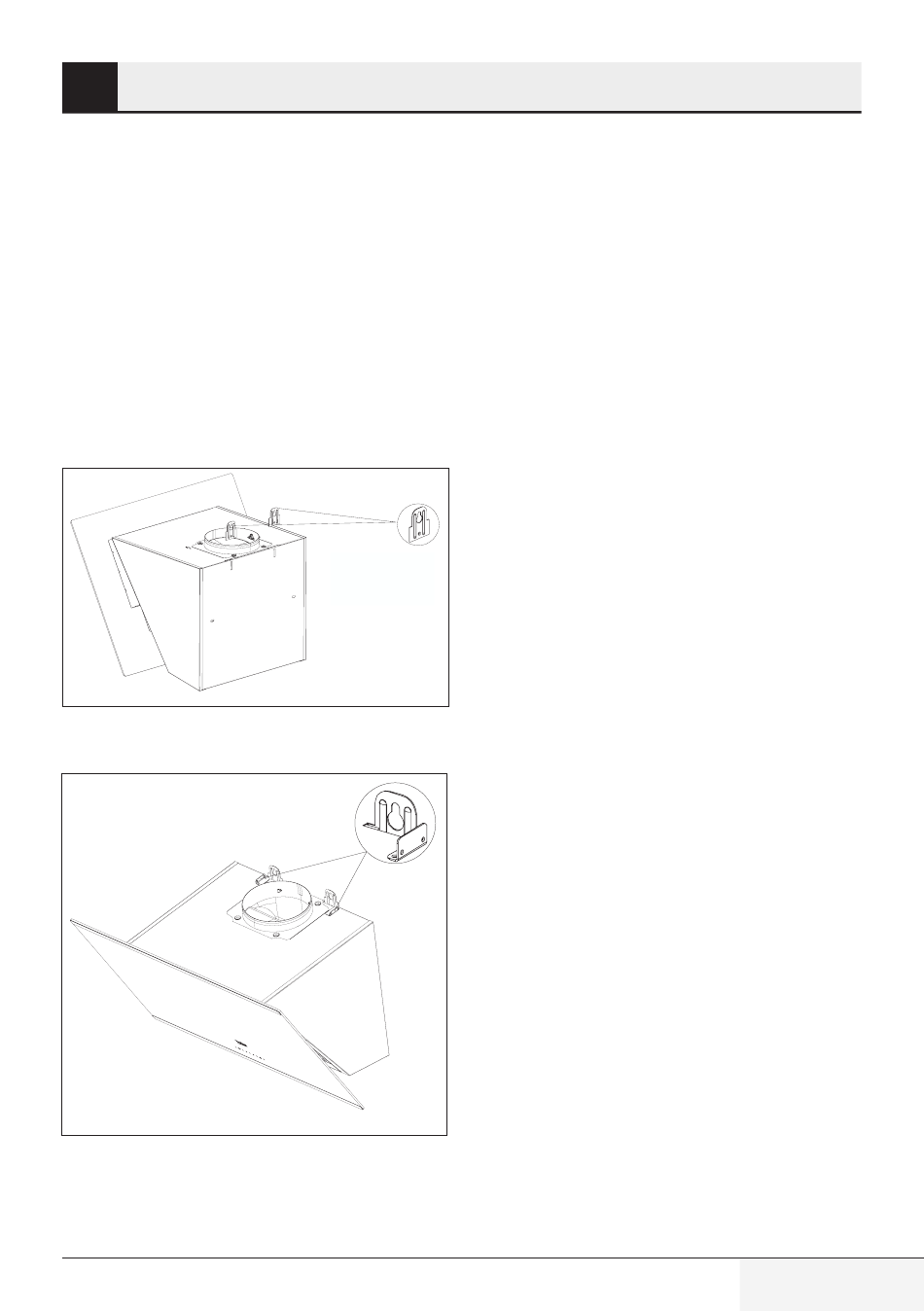

Para instalar la campana extractora en la pared,
afloje los tornilloos de las placas del colgador en
la carcasa del motor y tire las placas hacia arriba.
Luego, ajuste los tornillos de las placas del colga-
dor.
(Figura 3a).
(Figura 3a)
Placa de conexión de chimenea externa
(Figura 3b)
Campana extractora / Manual del usuario
Si va a utilizar un tubo de Ø 120 mm, instale un
adaptador de chimenea de Ø 120 mm sobre el
mismo.
Placa del
colgador
41 / ES
