3
Установка приладу
Інформація, необхідна для підготовки міс-
ця установки витяжки, подана нижче.

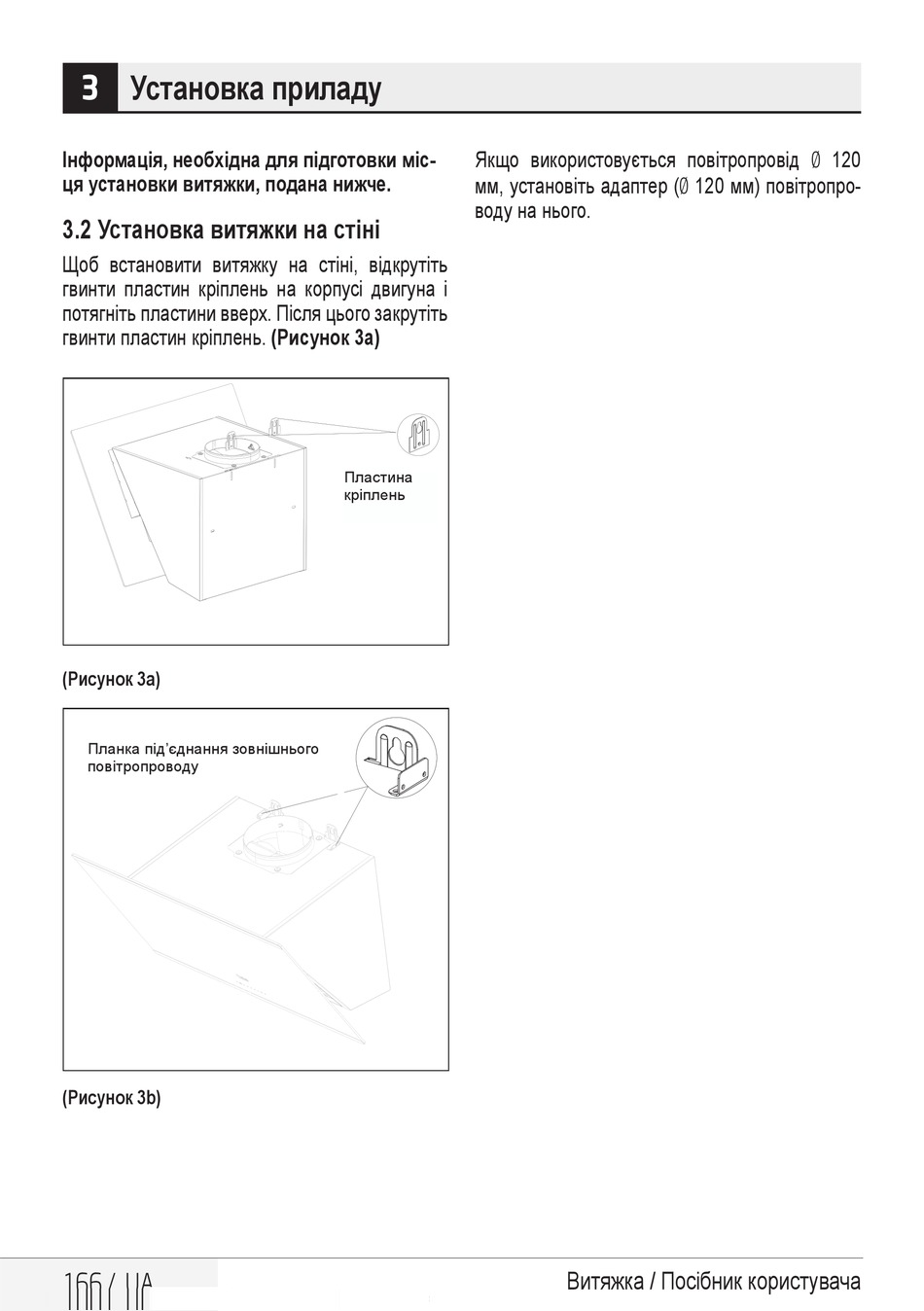

3.2 Установка витяжки на стіні
Щоб встановити витяжку на стіні, відкрутіть
гвинти пластин кріплень на корпусі двигуна і
потягніть пластини вверх. Після цього закрутіть
гвинти пластин кріплень. (Рисунок 3a)
(Рисунок 3a)
Планка під'єднання зовнішнього
повітропроводу
(Рисунок 3b)
166 / UA
Якщо використовується повітропровід Ø 120
мм, установіть адаптер (Ø 120 мм) повітропро-
воду на нього.
Пластина
кріплень
Витяжка / Посібник користувача
