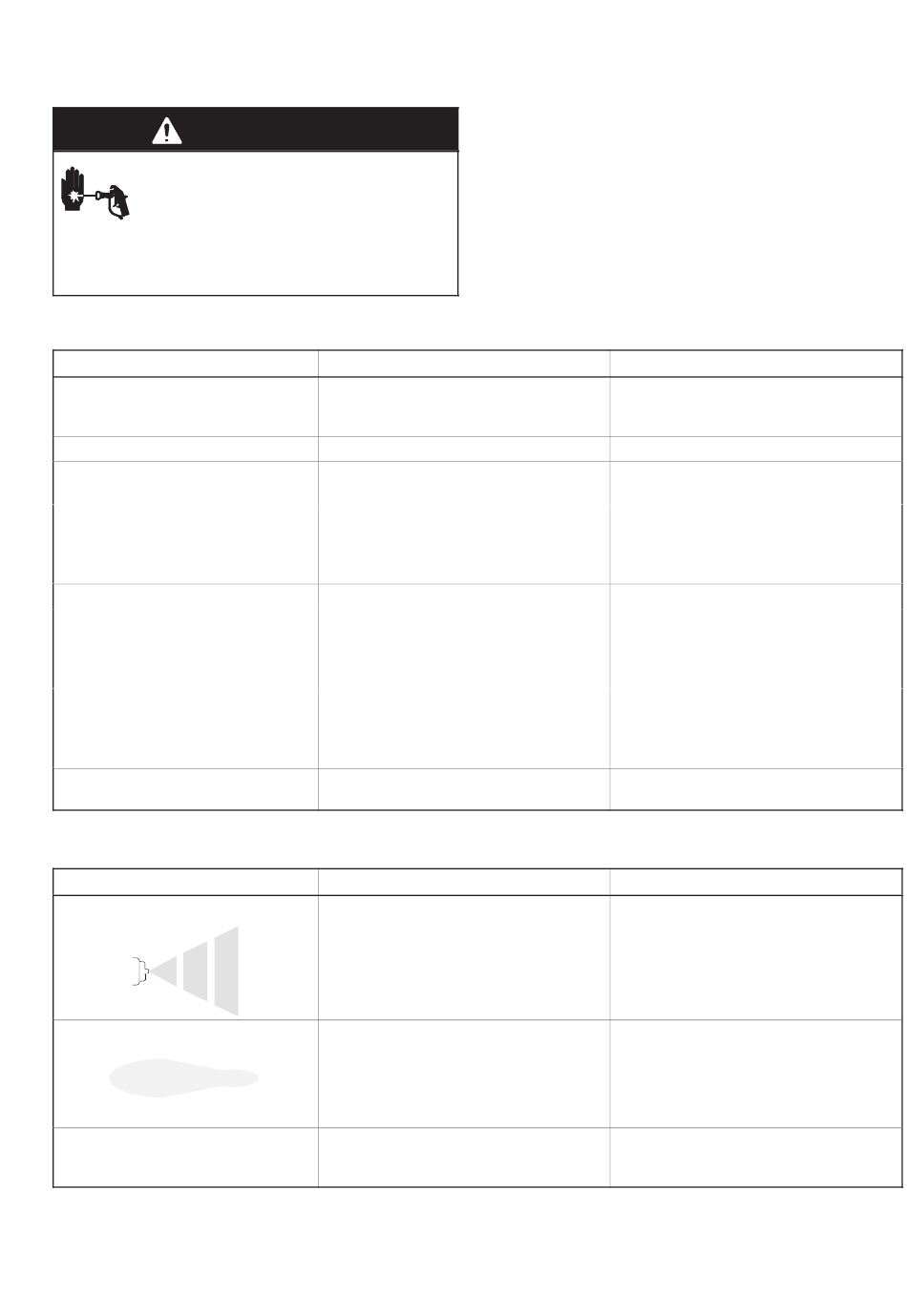

WARNUNG
GEFAHR DURCH EINSPRITZUNGEN
Um die Gefahr einer Verletzung durch Mate-
rialeinspritzung zu verringern, stets die
Schritte im Abschnitt Druck entlasten auf
Seite 7 ausführen, bevor ein Gerät des Systems
überprüft oder gewartet wird und wenn zum Druck-
entlasten aufgefordert wird.
Allgemeine Fehler
Problem
Material tritt hinten aus der
Materialnadel aus.
Luft tritt aus Pistole aus.
Material tritt vorne aus der Pistole
aus.
Spritzmaterial in den Luftpassagen.
p
p
Materialfluß hört nur langsam auf.
Fehler im Spritzbild
Problem
Ungleichmäßiger oder spuckender
Strahl.
Unregelmäßiges Spritzbild.
Spritzbild wird zu einer Seite hin
verschoben; dieselbe Seite der
Luftkappe ist verschmutzt.
Fehlersuche
Ursache
Packungen oder Nadel verschlissen.
Luftventil sitzt nicht richtig.
Materialnadel verschlissen oder
beschädigt.
Diffuser-Sitz-Gehäuse verschlissen.
g
Leckage an der Materialdüsendichtung.
Leckage rund um das Diffuser-Sitz-
Gehäuse.
Leckage am Materialeinlaßfitting.
Materialansammlungen an der
Materialnadel.
Ursache
Materialzufuhrbehälter leer.
Luft in der Materialzufuhrleitung.
Materialansammlungen oder teilweise
verstopfte Spritzdüse.
An der mangelhaften Spritzbildseite sind
die Hornbohrungen teilweise oder
vollkommen verstopft.
Hornbohrungen teilweise oder vollständig
verstopft.
HINWEIS:
D Vor dem Auseinanderbauen der Pistole die Fehlerquel-
lenkarte auf andere mögliche Ursachen und Lösungen
untersuchen.
D Einige Spritzbildprobleme werden durch ein falsches
Verhältnis zwischen Luft- und Materialzufuhr verursacht.
Lösung
Äußere Nadelpackungen oder gesamte
Materialnadeleinheit auswechseln. Siehe
Seite 14.
Luftventil reinigen/warten. Siehe Seite 14.
Materialnadel auswechseln. Siehe
Seite 14.
Diffuser-Sitz und Dichtung auswechseln.
Die Dichtung ist bei jedem Ausbau des
Diffuser-Sitzes auszuwechseln. Siehe
Seite 14.
Materialdüse anziehen oder auswechseln.
Diffuser-Sitz-Dichtung auswechseln. Die
Dichtung ist bei jedem Ausbau des
Diffuser-Sitzes auszuwechseln. Siehe
Seite 14.
Materialfittingdichtung auswechseln. Die
Dichtung ist bei jedem Ausbau des
Materialfittings auszuwechseln. Siehe
Seite 15.
Materialnadel ausbauen und reinigen
oder auswechseln. Siehe Seite 14.
Lösung
Materialregler richtig einstellen, oder
Materialbehälter nachfüllen.
Ansaugschlauchverbindungen überprüfen
und anziehen; Luft aus Materialleitung
entfernen.
Spritzdüse reinigen. Siehe Seite 11.
Hornbohrungen mit Lösemittel und
weicher Bürste reinigen. Siehe Seite 11.
Hornbohrungen mit Lösemittel und
weicher Bürste reinigen. Siehe Seite 11.
308–640
13
