Montage- und Betriebsvorschrift EUR 6 C
9.8.3

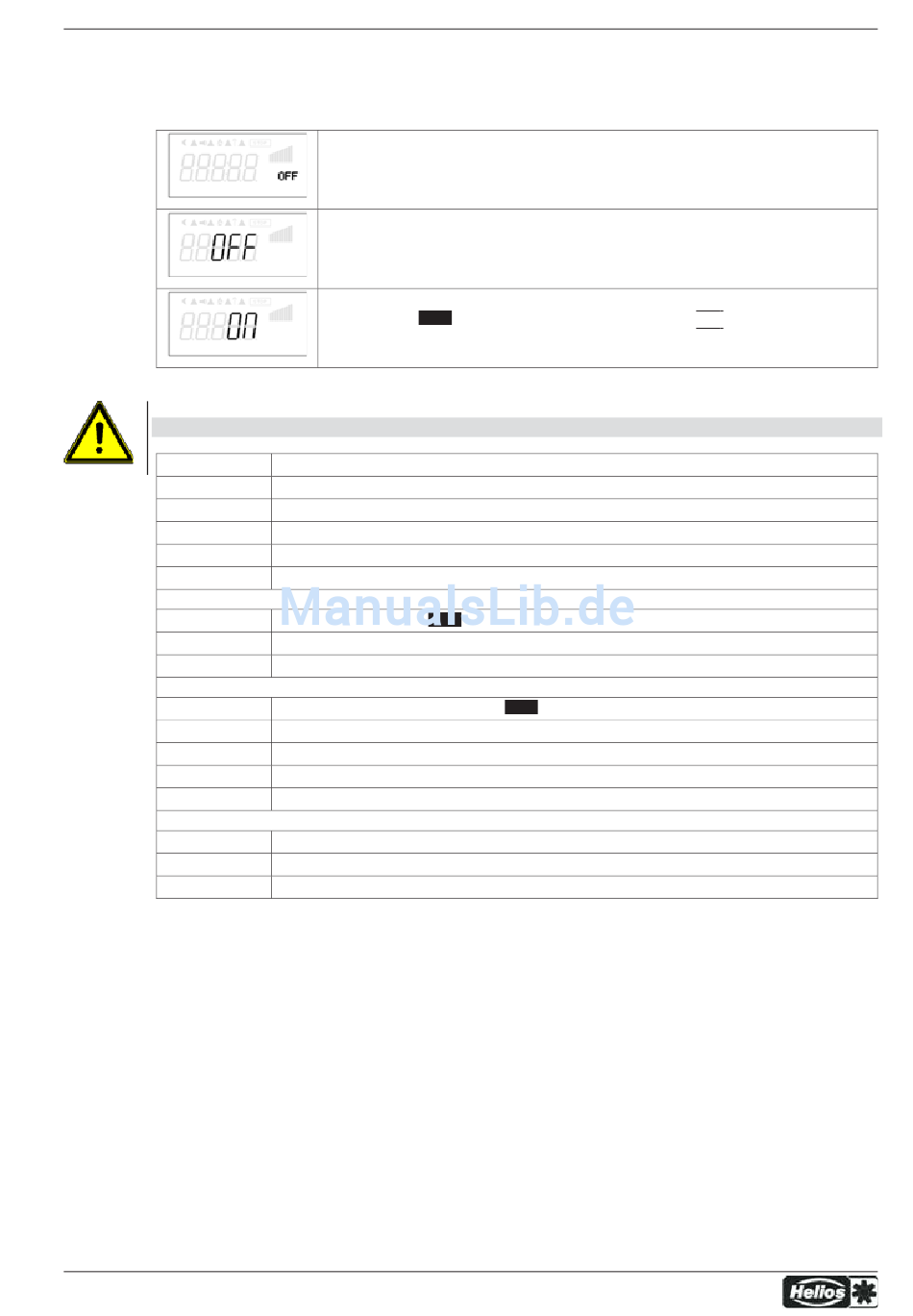

Digitale Eingänge "D1" / "D2"
9.8.3.1
Menü-Übersicht
D1 Funktion
D1 Invertierung
D1 Busmodus
Achtung!
Niemals Netzspannung an den digitalen Eingängen anlegen!
Funktion
OFF
1D
2D
3D
4D
5D
6D
5D
6D
7D
8D
10D
11D
14D
L-BAL-E066-D 0951
Den digitalen Eingängen Digital In 1 (D1) und Digital In 2 (D2) können unterschiedliche
Funktionen zugeordnet werden.
Ansteuerung über potenzialfreie Kontakte (geschaltet wird eine Kleinspannung von ca.
24 V DC).
Invertierung für "D1" und "D2" möglich
Bei Vernetzung kann der digitale Eingang durch Ansteuerung über Bus ersetzt werden.
Bei Betriebsart
4.03
Beschreibung
Keine Funktion (werkseitige Einstellung)
Fernsteuerung des Gerätes Freigabe "ON" / "OFF"
Externe Störung
"Limit" ON / OFF
Umschaltung "E1" / "E2"
Bei Betriebsart Steller
1.01
Umschaltung "Vorgabe Intern1" / "Vorgabe Intern2"
Umschaltung "Intern" / "Extern"
Bei Betriebsarten als Regler über
Umschaltung "Sollwert 1" / "Sollwert 2"
Umschaltung "Intern"/ "Extern"
Umschaltung "Regelung" / "Handbetrieb"
Umschaltung Regelfunktion (z. B. "Heizen" / "Kühlen")
"Reset"
Vorgabe Max. Drehzahl "EIN" / "AUS"
"Freeze Funktion" = momentanen Aussteuerungswert beibehalten
Voreinstellung von "D1" und "D2" auf
2.01
45/67
Programmierung
|
|
ON
.
