WHSE
Schnellübersicht
01
WHSE, Montage und Inbetriebnahme Leitfaden
02
WHSE, Prinzip Übersicht
03
WHSE, Standard Grundanschluss / Mindestbedingung
04
WHSE, Auswahl / Anschluss der Fühlerbetriebsarten
05
WHSE, Alarm Meldungen
06
WHSE, Verknüpfung mit Ventilatorsteuerung
07
WHSE, Sollwertverschiebung
08
WHSE, Fühlerkennwerte
Anschluss &
Konfiguration
Werbung
Verwandte Anleitungen für Helios WHSE
Inhaltszusammenfassung für Helios WHSE
- Seite 1 WHSE Schnellübersicht Anschluss & Konfiguration WHSE, Montage und Inbetriebnahme Leitfaden WHSE, Prinzip Übersicht WHSE, Standard Grundanschluss / Mindestbedingung WHSE, Auswahl / Anschluss der Fühlerbetriebsarten WHSE, Alarm Meldungen WHSE, Verknüpfung mit Ventilatorsteuerung WHSE, Sollwertverschiebung WHSE, Fühlerkennwerte...
- Seite 2 WHSE, Montage und Inbetriebnahme Leitfaden Diese Anleitung dient zur Anschluss und Konfigurationshilfe. Sicherheitsbestimmungen und Vorschriften in der Helios Montageanleitung Nr. 91592, sind zu beachten. 1. Montage 2. Anschluss der Zuleitung 3. Anschluss der Steuerleitungen 4. Einstellung der Sollwertvorgaben und DIP-Schalter...
- Seite 3 WHSE, Prinzip Übersicht...

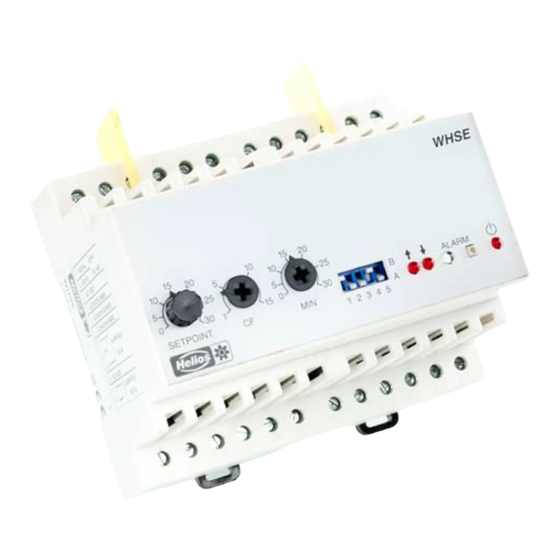

- Seite 4 WHSE, Standard Grundanschluss / Mindestbedingung 1 2 3 4 5 6 7 8 9 101112 230V~ 24V~ 2A 230V~ 2A WHSE 1 2 3 4 5 Sollwert 131415161718192021222324 MIN: Minimumbegrenzung der Kanal / Zulufttemperatur. Wird nur in der Fühlerbetriebsart siehe Kapitel 4-F benötigt.
- Seite 5 WHSE, Auswahl / Anschluss der Fühlerbetriebsarten Fühler-Betriebsart 1: Konstante Zuluft -Temperatur-Regelung WHSE 1 2 3 4 5 SETPOINT CF 1718 2324 Sollwertvorgabe am WHSE TFK- TFK- Kanalfühler Kanalfühler Frostschutz Hauptfühler Fühler-Betriebsart 2: Konstante Raum -Temperatur-Regelung WHSE Sollwert 1 2 3 4 5...
- Seite 6 WHSE, Alarm Meldungen Meldung Frostschutz Alarm Im Frostschutzfall: Am Frostschutzfühler < 5°C, potentiallfreier Kontakt 7/8 geschlossen. Alarm LED an. 7 8 9 24V~ 2A WHSE Alarm LED Alarm Reset...
- Seite 7 Ventilator Lüfter eingeschaltet Klappe muss bei Netzausfall selbstätig WHSE zulaufen (Federrückholung) 2122 Überbrückung Sommerbetrieb Wird im Sommer das WHSE abgeschaltet, Potentialfreie muss der Steuerkontakt 11/12 überbrückt Meldung, werden, damit der Ventilator weiter betrieben Ventilator werden kann! eingeschaltet Ist der Ventilator ausgeschaltet, versucht die WHSE Steuerung die Temperatur am Frostschutzfühler...
- Seite 8 WHSE, Sollwertverschiebung Sollwert- verschiebung WHSE 1314 0-10V Sollwert- verschiebung -15K bis +15K 5V=0K= keine Verschiebung WHSE, Fühlerkennwerte TFR- Raumfühler und einsetzbar als Sollwertvorgabe -Frostschutzfühler TFK- Kanalfühler -Begrenzungsfühler -Hauptkanalfühler Sollwertpoti = 5 kOhm Temperatur in °C...
