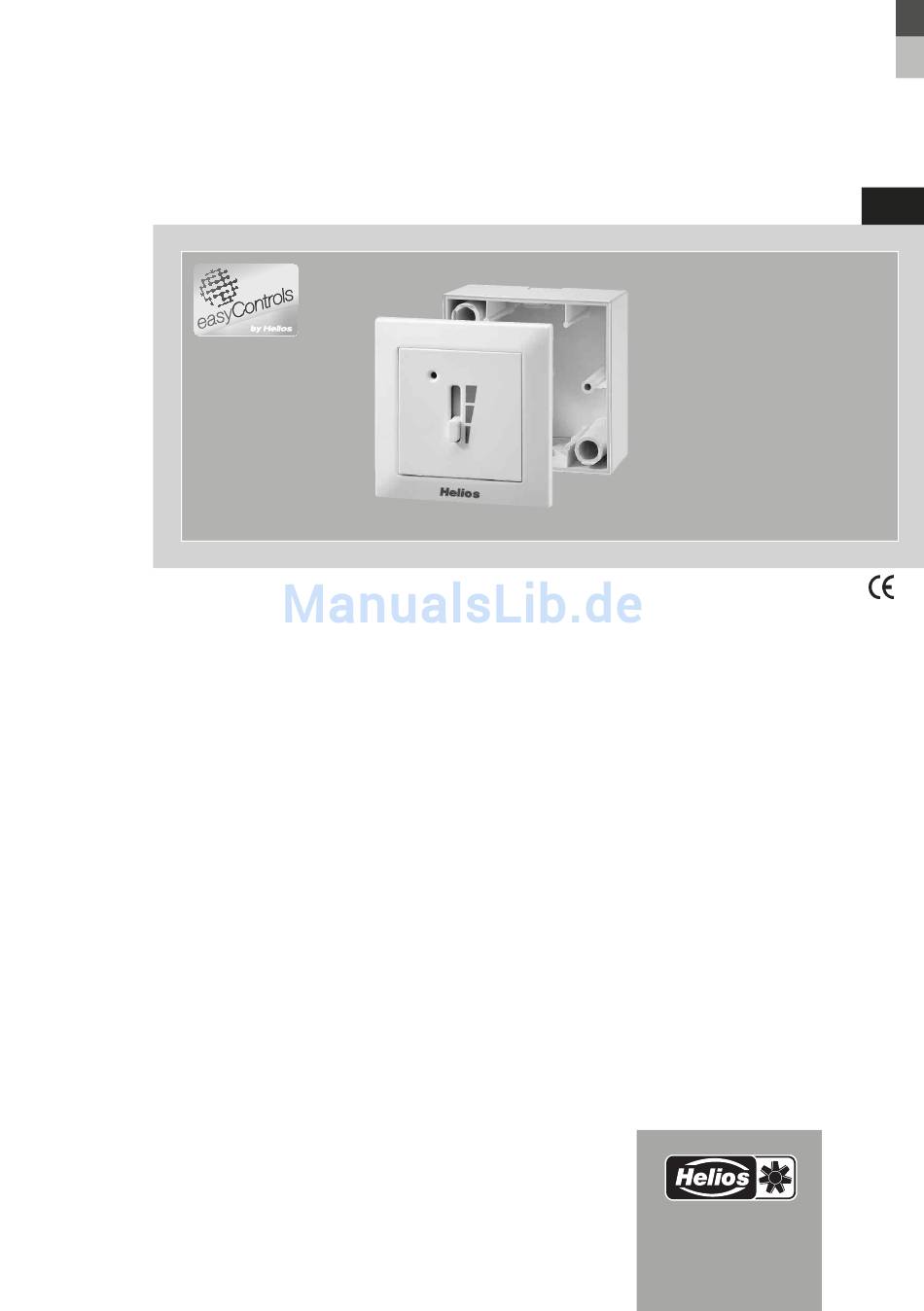

- Seite 1 Helios Ventilatoren BEDIENUNGSANLEITUNG NR. 82 218 Bedienelement Schiebeschalter für easyControls KWL-BE mit LED Betriebsanzeige...
- Seite 2 DEUTSCH...
- Seite 3 Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewähr- leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zube- hörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
-
Seite 4: Bedienelement Kwl-Be Mit Betriebsanzeige

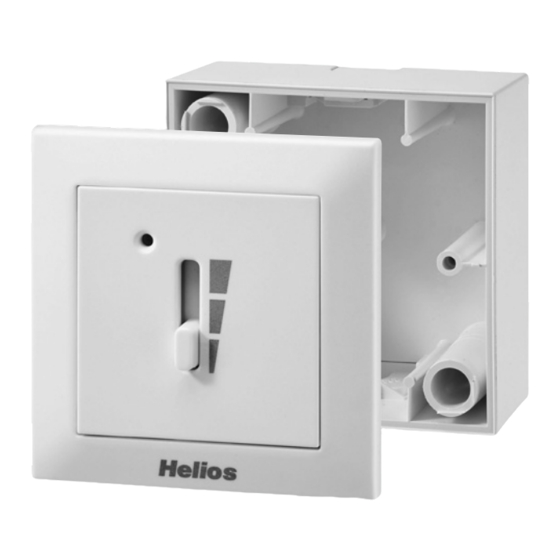

Bedienungsanleitung Bedienelement Schiebeschalter KWL-BE 2.0 Bedienelement KWL-BE mit Betriebsanzeige KAPITEL 2 Alle Helios KWL-Kompaktgeräte mit easyControls Steuerung können mit dem Unterputz- BEDIENELEMENT Bedienelement Schiebeschalter KWL-BE (Best.-Nr. 4265; Gehäuse für Aufputzmontage FUNKTIONEN KWL-APG,Best.-Nr. 4270) angesteuert werden. Es ermöglicht manuell drei frei definier- bare Betriebsstufen, die auf der Platine über Potentiometer justiert werden können (mit... - Seite 5 Bedienungsanleitung Bedienelement Schiebeschalter KWL-BE 2.2 Fehler,- Info,- und Warnanzeigen durch „Blinkcode“ Eine Störungsindikation des Gerät erfolgt durch die integrierte Leuchtdiode (LED) am Be- dienelement (Abb.1,Ž). – Folgende Warn- bzw. Alarmhinweise sind definiert: Beim Blinkcode blinkt die LED 32-mal hintereinander kurz auf (ca. 100 msec). Nach je- dem Durchgang (32-mal blinken) folgt eine 4 Sekunden Pause.
- Seite 6 Bedienungsanleitung Bedienelement Schiebeschalter KWL-BE Störungs- Fehlermeldung Ursache Behebung indikation Fehler 15 BASIS: Interner Temp.-Sensorfehler - Kurzschluss (T2) -Zuluft- Fehler 16 BASIS: Interner Temp.-Sensorfehler - Kurzschluss (T3) -Abluft- Fehler 17 BASIS: Interner Temp.-Sensorfehler - Kurzschluss (T4) -Fortluft- Fehler 18 Erw. Modul als VHZ konfiguriert,...
-
Seite 7: Technische Daten
Bedienungsanleitung Bedienelement Schiebeschalter KWL-BE 2.3 Technische Daten KAPITEL 3 SCHALTPLAN KWL-BE für Unterputz-Montage Spannung 15-24V DC Betriebsstufen manuell Steuerleitung (analog) SL 6/3 (3 m lang) Schutzart IP 20 Maße mm B 80 x H 80 x T 37 Best.-Nr. 4265 Zubehör:... - Seite 8 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
