Helios AIR1-BE TOUCH Montage- Und Betriebsvorschrift
  1. Anleitungen
  2. Marken
  3. Helios Anleitungen
  4. Steuergeräte
  5. AIR1-BE TOUCH
  6. Montage- und betriebsvorschrift

Helios AIR1-BE TOUCH Montage- Und Betriebsvorschrift

Für air1 lüftungsgeräte
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
MONTAGE- UND BETRIEBSVORSCHRIFT
NOTICE DE MONTAGE ET D'UTILISATION
Bedienelement Touch
Controller Touch
Commande à distance Touch
AIR1-BE TOUCH
für AIR1 Lüftungsgeräte
for AIR1 ventilation units
pour les centrales AIR1
DE
EN
FR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helios AIR1-BE TOUCH

Inhaltszusammenfassung für Helios AIR1-BE TOUCH

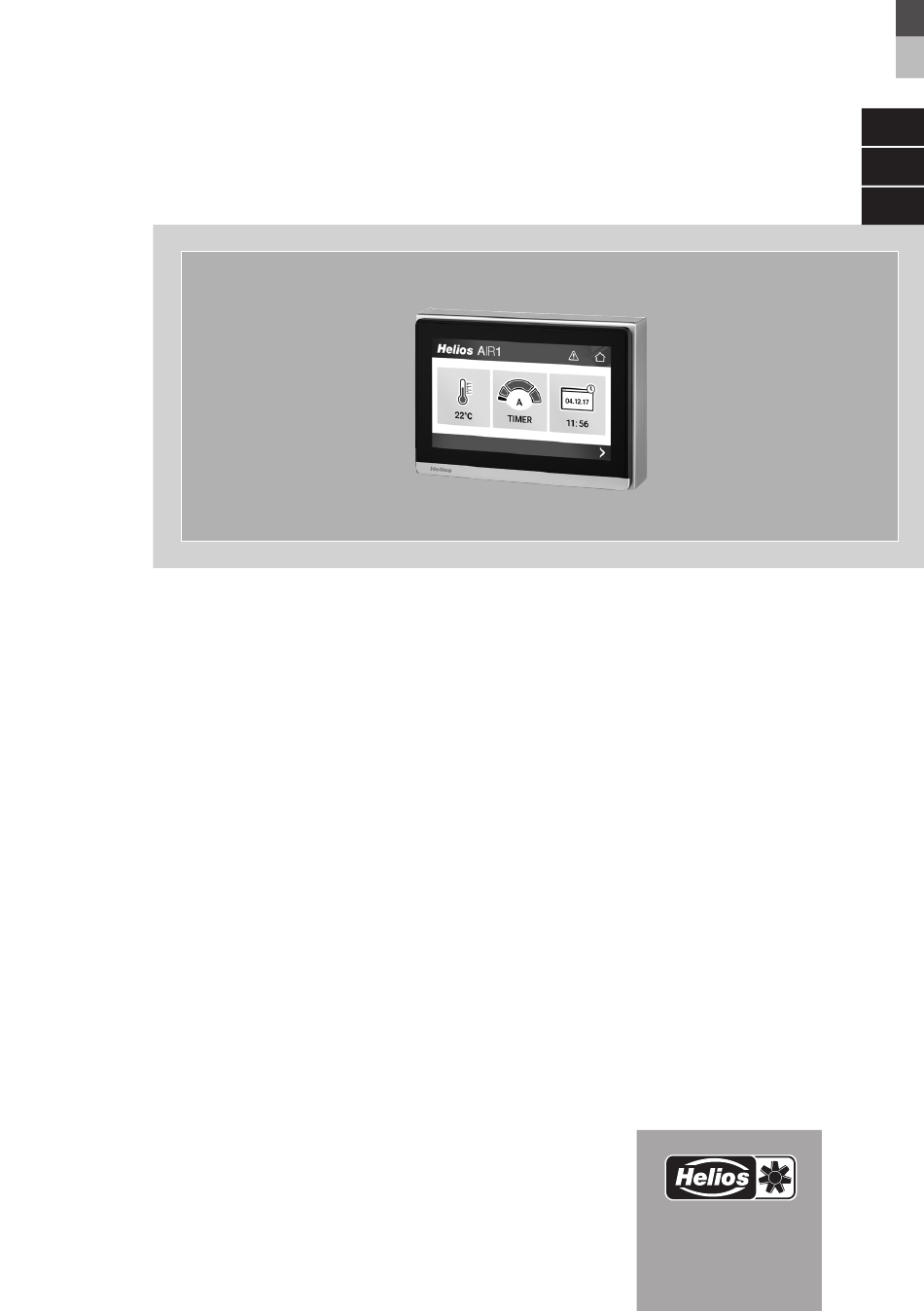

  • Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT MONTAGE- UND BETRIEBSVORSCHRIFT NOTICE DE MONTAGE ET D’UTILISATION Bedienelement Touch Controller Touch Commande à distance Touch AIR1-BE TOUCH für AIR1 Lüftungsgeräte for AIR1 ventilation units pour les centrales AIR1...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH DEUTSCH MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1 ALLGEMEINE HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 1 Allgemeine Informationen .

  • Seite 3: Kapitel 1 Allgemeine Hinweise

    Ausführungen zu beachten: − Umsetzung nach Montage- und Betriebsvorschrift des Gerätes. − Die Verwendung von Zubehörteilen, die nicht von Helios Ventilatoren freigege- ben, empfohlen oder angeboten werden, ist nicht zulässig. Even tuell auftre- tende Schäden unterliegen nicht der Gewährleistung.

  • Seite 4: Technische Daten

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH 1 .7 Entsorgung Lebensgefahr durch Stromschlag! GEFAHR Ein Stromschlag kann zu Tod oder schweren Verletzungen führen. Sicherstellen, dass das Gerät spannungsfrei und isoliert ist. Alle Komponenten müssen umweltgerecht, gemäß den örtlichen Vorschriften, Praktiken und Umweltvorschriften, entsorgt werden.

  • Seite 5: Anschluss An Das Air1-Lüftungsgerät

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH Leitungen gemäß Anschlussplan (s. Montage- und Betriebsvorschrift des entsprechenden AIR1-Lüftungsgeräts) anschließen und diese ggf. aus der unteren Bohrung oder direkt in die Wand ausführen, s. Abb. 3. Abb .3 Bedienelement im Rahmen in die Wandhalterung einhängen und die Schraube (M3) durch die folgenden Bohrung schrauben, s.

  • Seite 6: Temperatureinstellung

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH Timer: Wochenschaltuhr und Ferientagseinstellungen programmieren. Lüftungsmodus: Lüfterstufe auswählen oder Timer aktivieren. Temperatureinstellung: Temperatur-Sollwert einstellen. Home 2: Übersicht, Uhrzeit & Datum, Alarme, Display-Einstellungen. 4 .0 .1 Temperatureinstellung Temperatur-Sollwert erhöhen / verringern oder einstellen Aktuelle Temperatur (abhängig vom gewählten Tempera-...

  • Seite 7: Timer Programmieren

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH zurück zu TIMER: Nach dem manuellen Umschalten auf AUS / NORMAL kehrt das Gerät nach Ablauf der im Feld angezeigten Zeit automatisch in den TIMER-basierten Betrieb zurück. 4 .0 .3 Timer Jeden Wochentag Ferienkalender: durch Drücken Feiertage ganzjährig...

  • Seite 8: Home 2

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH ù Alle Ferientage rot markieren und speichern Ferienkalender Kopier-Funktion ò Auf den Wo- chentag, der über- nommen werden soll, klicken ù Auf die Wochen- tage klicken, die eingestellt werden sollen ä Auf "Kopieren" Timer klicken 4 .1...

  • Seite 9: Datum / Uhrzeit

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH – Luftvolumen und -druck (je nach Gerätekonfiguration) – Angeschlossene Luftqualitätssensoren und -werte (je nach Gerätekonfigura- tion) – Software-Version der Steuerung und des Bedienelements 4 .1 .2 Datum / Uhrzeit Datum einstellen Uhrzeit einstellen Automatische Som-...

  • Seite 10: Display

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH Bildschirm 3: Alarmprotokollseite. Zeigt die Historie der letzten 40 Alarme an, die aktiv waren oder sind. Datum, Uhrzeit, Alarmklasse, Status und Beschreibung der letzten 40 Alarme Alarmbildschirm 2 4 .1 .4 Display Nach der letzten Berührung und...

  • Seite 11: Konfiguration

    Bedienungsanleitung Bedienelement - AIR1-BE TOUCH Sensoren angeschlossen werden. Die Funktion muss immer mit "Alle Einstellun- gen übernehmen und Anwendung aktivieren" abgeschlossen werden. 4 .2 .3 Konfiguration "Konfiguration" - Gleiche Funktion wie der Inbetriebnahme-Assistent, aber mit erweitertem Umfang und ohne Abfragefolge. Darf nur von Fachleuten verwendet werden.
  • Seite 12 Operating instructions Controller - AIR1-BE TOUCH ENGLISH INSTALLATION AND OPERATING INSTRUCTIONS Table of Contents CHAPTER 1 GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 1 General information .

  • Seite 13: General Information

    − The use of accessories, which are not approved, recommended or offered by Helios, is not permissible. Any damages are excluded from the warranty. If these instructions are not observed, all warranty claims and accommodation treatment are excluded. This also applies to any liability claims extended to the manufacturer.

  • Seite 14: Disposal

    Operating instructions Controller - AIR1-BE TOUCH 1 .7 Disposal Danger to life due to electric shock! DANGER An electric shock can result in death or serious injury. Ensure that the unit is voltage-free and isolated from the mains power supply.

  • Seite 15: Connection To The Air1 Ventilation Unit

    Operating instructions Controller - AIR1-BE TOUCH Connect cables according to the wiring diagram (see Installation and Ope- rating Instructions for corresponding AIR1 ventilation unit) and lead these through the lower hole or directly in the wall, see Fig. 3. Fig .3 Mount the controller in the wall bracket frame and screw the screws (M3) through the following holes, see Fig.

  • Seite 16: Temperature Setting

    Operating instructions Controller - AIR1-BE TOUCH Timer: Programme weekly timer and holiday settings. Ventilation mode: Select ventilation stage or activate timer. Temperature setting: Set temperature setpoint. Home 2: Overview, Time & date, Alarms, Display settings. 4 .0 .1 Temperature setting...
  • Seite 17 Operating instructions Controller - AIR1-BE TOUCH matically returns to TIMER-based operation after the time shown in the field. 4 .0 .3 Timer Programme each we- Holiday calendar: ekday by pressing: Define holidays MON / TUES / WED throughout the year...

  • Seite 18: Copy Function

    Operating instructions Controller - AIR1-BE TOUCH ù Mark all holi- days red and save Holiday calendar Copy function ò Click on the weekday you want to copy from ù Click on the weekdays you want to copy to ä Click "Copy"...

  • Seite 19: Date / Time

    Operating instructions Controller - AIR1-BE TOUCH – Air volume and pressure (depending on unit configuration) – Connected air quality sensors and values (depending on unit configuration) – Software version of control system and controller 4 .1 .2 Date / Time...

  • Seite 20: Display

    Operating instructions Controller - AIR1-BE TOUCH Screen 3: Alarm log page. Shows the history of the last 40 alarms which were or are active. Date, time, alarm class, status and description of last 40 alarms Alarm screen 2 4 .1 .4 Display...

  • Seite 21: Configuration

    Operating instructions Controller - AIR1-BE TOUCH activate application". 4 .2 .3 Configuration "Configuration" - Same function as the commissioning assistant, but with exten- ded scope and without query sequence. This may only be used by experts. 4 .2 .4 Air control "Air volume setting"...
  • Seite 22 Mode d’emploi Commande à distance – AIR1-BE TOUCH FRANÇAIS NOTICE DE MONTAGE ET D’UTILISATION Sommaire CHAPITRE 1 INFORMATIONS GÉNÉRALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 1 Informations générales .

  • Seite 23: Informations Générales

    − L’utilisation d’accessoires non fournis, non conseillés ou non proposés par Helios est interdite. Les dégâts causés par cette mauvaise utilisation ne sont pas couverts par la garantie. Si ces consignes ne sont pas respectées, la garantie s’annule. Il en est de même pour toute implication de responsabilité...

  • Seite 24: Mise Au Rebut

    Mode d’emploi Commande à distance – AIR1-BE TOUCH 1 .7 Mise au rebut DANGER Danger de mort par choc électrique ! Un choc électrique peut causer la mort ou de graves blessures. S’assurer que l’appareil est hors tension et isolé.

  • Seite 25: Raccordement À La Centrale Air1

    Mode d’emploi Commande à distance – AIR1-BE TOUCH Raccorder les câbles conformément au schéma de raccordement (voir la notice de montage et d’utilisation de la centrale AIR1 concernée) et les faire passer par le trou inférieur ou directement dans le mur, le cas échéant (voir fig.

  • Seite 26: Réglage De La Température

    Mode d’emploi Commande à distance – AIR1-BE TOUCH Minuterie: programmation de la minuterie hebdomadaire et réglage des vacances. Mode de ventilation: sélection du niveau de ventilation ou activation de la minuterie. Réglage de la température: définition de la valeur de consigne de la température.

  • Seite 27: Programmation De La Minuterie

    Mode d’emploi Commande à distance – AIR1-BE TOUCH MINUTERIE : la centrale fonctionne uniquement selon la programmation horaire. Retour à la MINUTERIE : suite à la sélection manuelle de ÉTEINT / NORMAL, la centrale repasse automatiquement en mode MINUTERIE après l’écoulement de la durée affichée dans le champ.

  • Seite 28: Accueil

    Mode d’emploi Commande à distance – AIR1-BE TOUCH ù Marquer tous les jours de vacances en rouge et sauvegarder Calendrier de vacances Fonction copie ò Cliquer sur le jour de la semaine à copier ù Cliquer sur les jours de la semaine à...

  • Seite 29: Date / Heure

    Mode d’emploi Commande à distance – AIR1-BE TOUCH – Perte de charge des filtres d’air extérieur et d’air extrait – Débit et pression de l’air (selon la configuration de la centrale) – Sondes de qualité d’air connectées et valeurs (selon la configuration de la centrale) –...

  • Seite 30: Écran

    Mode d’emploi Commande à distance – AIR1-BE TOUCH Date, heure, classe, statut et description des 40 dernières alarmes Écran 2 des alarmes 4 .1 .4 Écran Après le dernier clic et l’écoule- ment de l’inter- valle défini, l’écran s’assombrit. Régler la luminosité...

  • Seite 31: Configuration

    Mode d’emploi Commande à distance – AIR1-BE TOUCH 4 .2 .3 Configuration Configuration : même fonction que dans l’assistant de mise en service mais avec une portée élargie et sans ordre défini pour les questions. Seuls des pro- fessionnels doivent les paramétrer.
  • Seite 32 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
