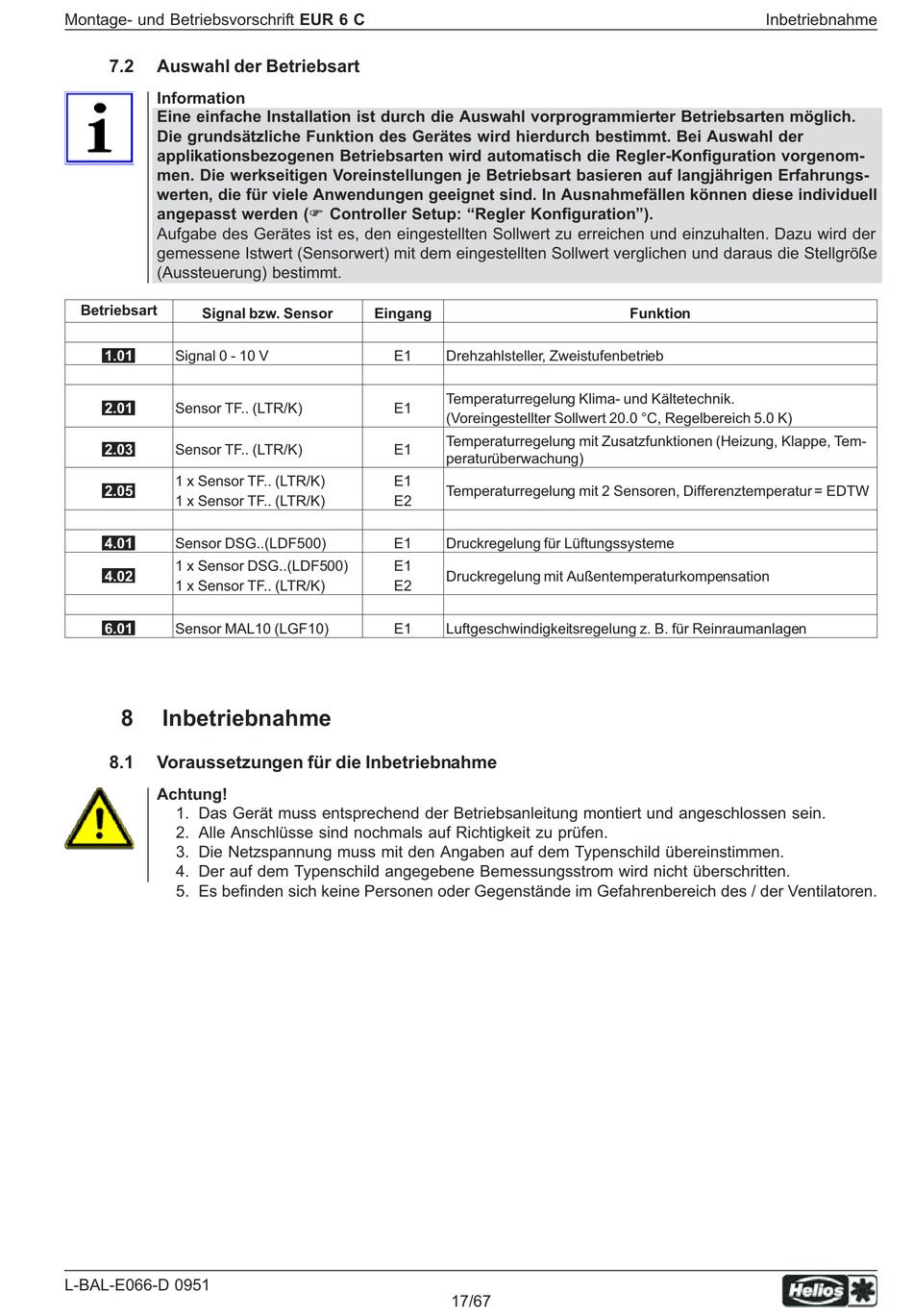

Montage- und Betriebsvorschrift EUR 6 C
7.2

Auswahl der Betriebsart

Information
Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich.
Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt. Bei Auswahl der
applikationsbezogenen Betriebsarten wird automatisch die Regler-Konguration vorgenom-
men. Die werkseitigen Voreinstellungen je Betriebsart basieren auf langjährigen Erfahrungs-
werten, die für viele Anwendungen geeignet sind. In Ausnahmefällen können diese individuell
angepasst werden (F Controller Setup: "Regler Konguration").
Aufgabe des Gerätes ist es, den eingestellten Sollwert zu erreichen und einzuhalten. Dazu wird der
gemessene Istwert (Sensorwert) mit dem eingestellten Sollwert verglichen und daraus die Stellgröße
(Aussteuerung) bestimmt.
Betriebsart
Signal bzw. Sensor
1.01 Signal 0 - 10 V
2.01 Sensor TF.. (LTR/K)
2.03 Sensor TF.. (LTR/K)
1 x Sensor TF.. (LTR/K)
2.05
1 x Sensor TF.. (LTR/K)
4.01 Sensor DSG..(LDF500)
1 x Sensor DSG..(LDF500)
4.02
1 x Sensor TF.. (LTR/K)
6.01 Sensor MAL10 (LGF10)
8

Inbetriebnahme

8.1 Voraussetzungen für die Inbetriebnahme
Achtung!
1. Das Gerät muss entsprechend der Betriebsanleitung montiert und angeschlossen sein.
2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen.
3. Die Netzspannung muss mit den Angaben auf dem Typenschild übereinstimmen.
4. Der auf dem Typenschild angegebene Bemessungsstrom wird nicht überschritten.
5. Es benden sich keine Personen oder Gegenstände im Gefahrenbereich des / der Ventilatoren.
L-BAL-E066-D 0951
Eingang
E1 Drehzahlsteller, Zweistufenbetrieb
Temperaturregelung Klima- und Kältetechnik.
E1
(Voreingestellter Sollwert 20.0 °C, Regelbereich 5.0 K)
Temperaturregelung mit Zusatzfunktionen (Heizung, Klappe, Tem-
E1
peraturüberwachung)
E1
Temperaturregelung mit 2 Sensoren, Differenztemperatur = EDTW
E2
E1 Druckregelung für Lüftungssysteme
E1
Druckregelung mit Außentemperaturkompensation
E2
E1 Luftgeschwindigkeitsregelung z. B. für Reinraumanlagen
17/67
Inbetriebnahme
Funktion
