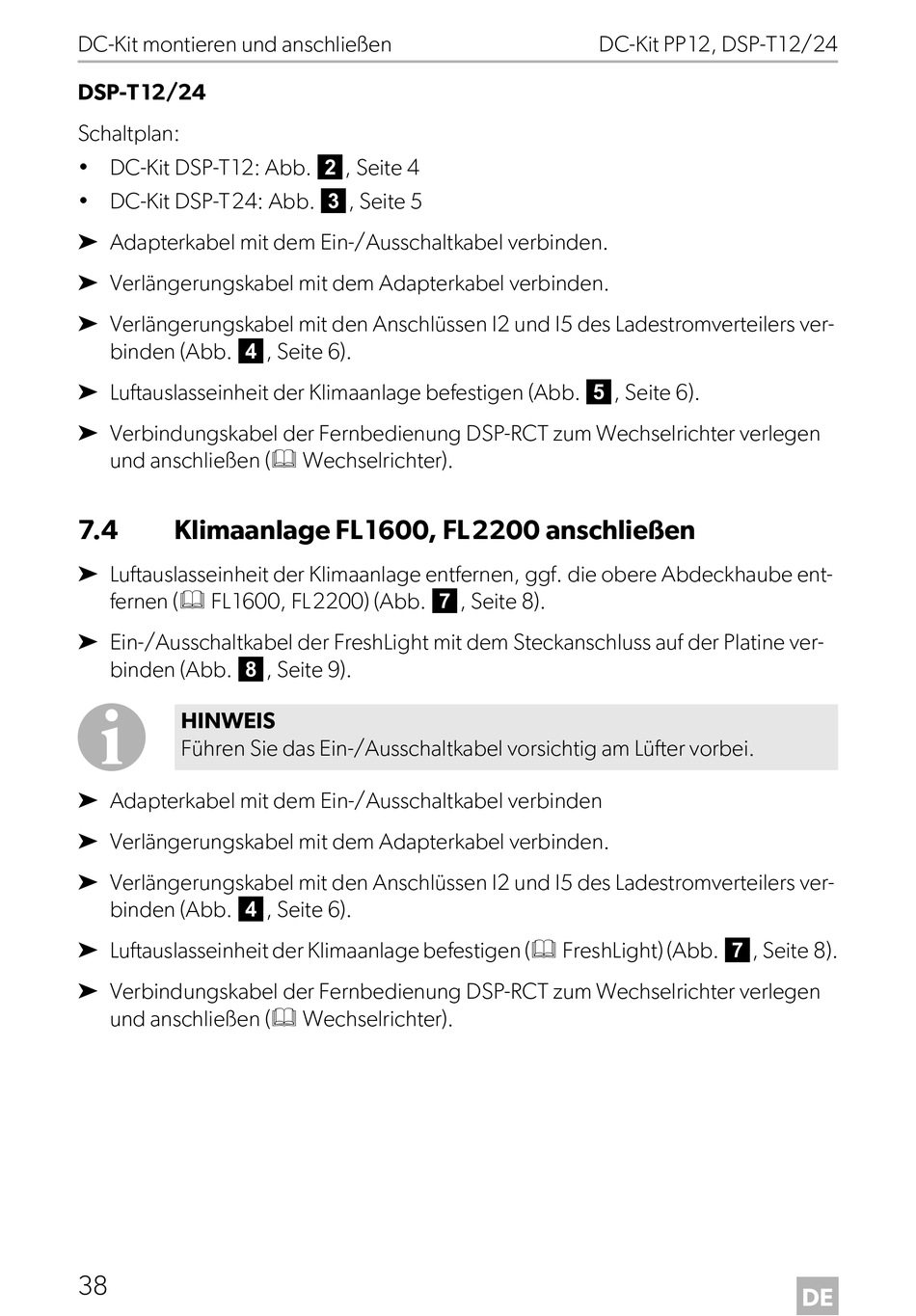

DC-Kit montieren und anschließen
DSP-T12/24
Schaltplan:
• DC-Kit DSP-T12: Abb. 2, Seite 4
• DC-Kit DSP-T24: Abb. 3, Seite 5
➤ Adapterkabel mit dem Ein-/Ausschaltkabel verbinden.
➤ Verlängerungskabel mit dem Adapterkabel verbinden.
➤ Verlängerungskabel mit den Anschlüssen I2 und I5 des Ladestromverteilers ver-
binden (Abb. 4, Seite 6).
➤ Luftauslasseinheit der Klimaanlage befestigen (Abb. 5, Seite 6).
➤ Verbindungskabel der Fernbedienung DSP-RCT zum Wechselrichter verlegen
und anschließen ( Wechselrichter).
7.4 Klimaanlage FL1600, FL2200 anschließen
➤ Luftauslasseinheit der Klimaanlage entfernen, ggf. die obere Abdeckhaube ent-
fernen ( FL1600, FL2200) (Abb. 7, Seite 8).
➤ Ein-/Ausschaltkabel der FreshLight mit dem Steckanschluss auf der Platine ver-
binden (Abb. 8, Seite 9).
I
HINWEIS
Führen Sie das Ein-/Ausschaltkabel vorsichtig am Lüfter vorbei.
➤ Adapterkabel mit dem Ein-/Ausschaltkabel verbinden
➤ Verlängerungskabel mit dem Adapterkabel verbinden.
➤ Verlängerungskabel mit den Anschlüssen I2 und I5 des Ladestromverteilers ver-
binden (Abb. 4, Seite 6).
➤ Luftauslasseinheit der Klimaanlage befestigen ( FreshLight) (Abb. 7, Seite 8).
➤ Verbindungskabel der Fernbedienung DSP-RCT zum Wechselrichter verlegen
und anschließen ( Wechselrichter).
