Achtung: Das Bett hat keine speziellen Anschlussmöglichkeiten für einen Potenzialaus-
gleich. Medizinische elektrische Geräte, die intravaskulär oder intrakardial mit dem Pati-
enten verbunden sind, dürfen nicht verwendet werden. Der Betreiber der Medizinpro-
dukte trägt die Verantwortung, dass die Kombination der Geräte die Anforderungen der
EN 60601-1 erfüllt.
Besondere Merkmale
belluno bietet moderne, verlässliche Technik mit leichter Bedienung in verschiedenen
Funktionsvarianten. belluno ist wahlweise mit einer 4- oder 5-geteilten Funktion der Lie-
gefläche erhältlich. Die elektrische Verstellung des Rückenteils der Liegefläche erfolgt
über die Handschaltung. Bei der 4- oder 5-geteilten Liegefläche erfolgt die elektrische Be-
dienung von Rücken- und Beinteil über die Handschaltung mit automatischer 3-fach-Ver-
stellung.

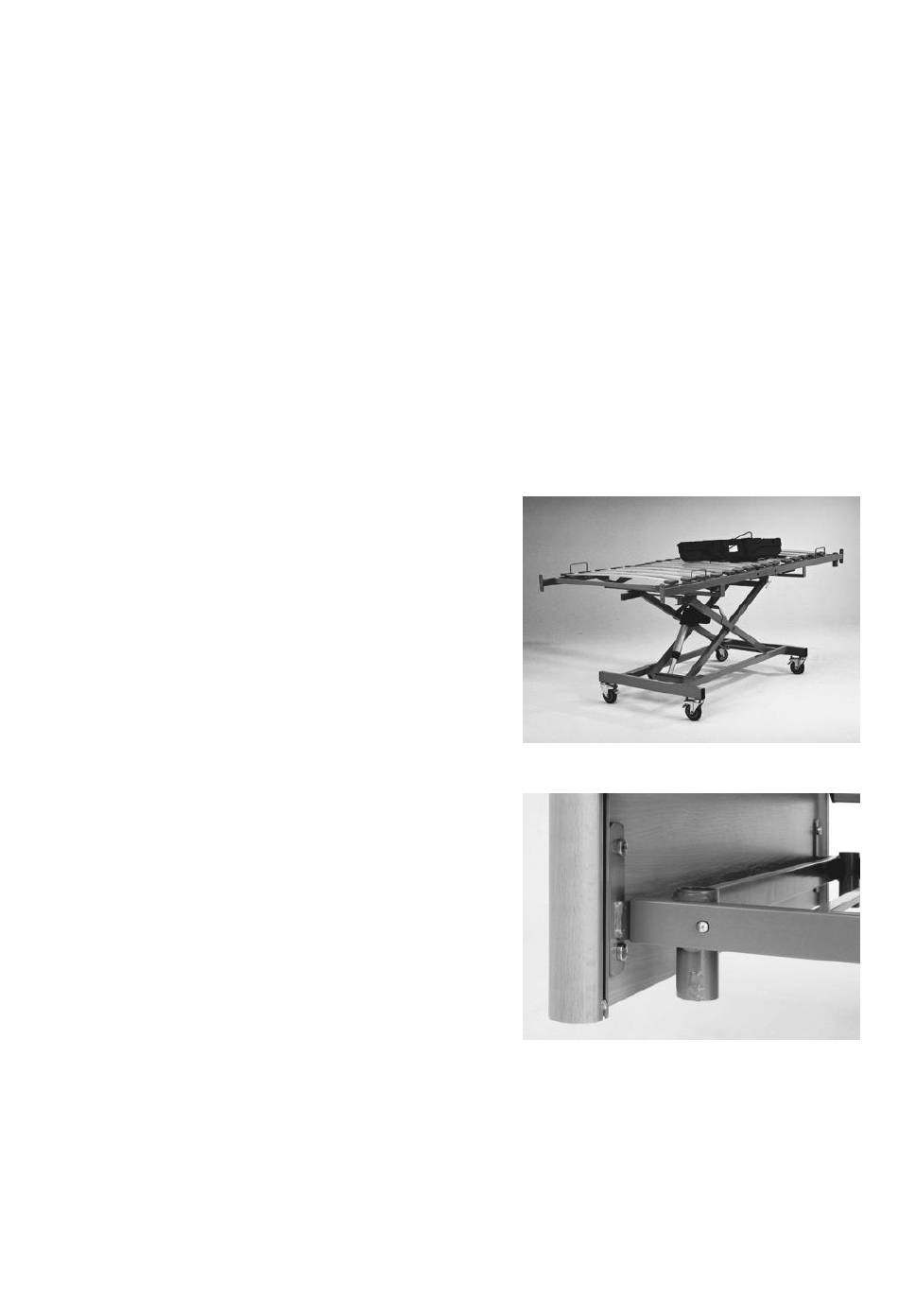

belluno wird betriebsbereit
Bevor Sie mit der Montage beginnen, sind alle Ver-
packungsreste vollständig zu entfernen. Das Unter-
gestell mit Schere frei hinstellen und die Rollen fest-
stellen.
Bei Montage der geteilten Liegefläche zunächst die
Schere mittels des Kastenmotors auf Kniehöhe fah-
ren. Dann das kopfseitige Liegeflächenelement auf
die Kugellager bringen und danach das fußseitige
Liegeflächenelement mittels der Splintbolzen befes-
tigen. Die Splintbolzen gegen unbeabsichtigtes Lö-
sen mit dem Federstecker sichern. Die beiden Liege-
flächenelemente zusammenstecken und mit den zu-
vor entfernten Schrauben beidseitig fest mit dem
beiliegenden Inbusschlüssel verschrauben. Den Mo-
tor entsprechend den Kennzeichnungen (Kopf-/Fuß-
seite) einhängen und schließen.
Bei Montage der ungeteilten Liegefläche müssen die Kugellager im oberen Bereich der
Schere in das dafür vorgesehene U-Profil am unteren Ende der Liegefläche eingeführt wer-
den. Die Federstecker am Untergestell entfernen. Die Liegefläche zwischen den beiden
Laschen mit dem zuvor entfernten Splintbolzen arretieren. Die Splintbolzen gegen unbe-
absichtigtes Lösen mit dem Federstecker sichern.
26
