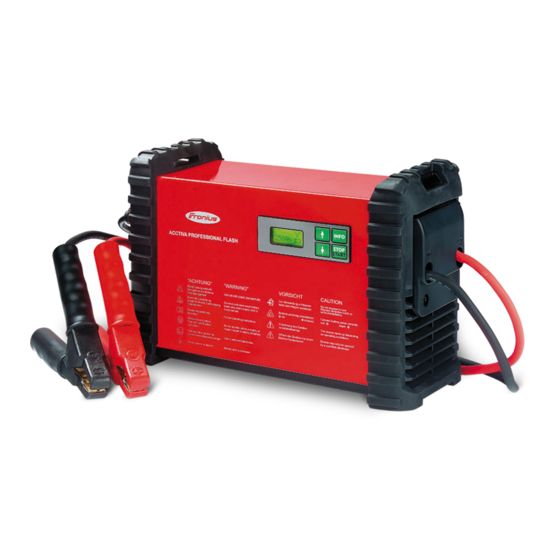

Fronius Acctiva Professional Flash Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Acctiva Professional Flash:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (296 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Verwandte Anleitungen für Fronius Acctiva Professional Flash
Inhaltszusammenfassung für Fronius Acctiva Professional Flash
- Seite 1 Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Acctiva Professional Flash Acctiva Professional Flash JP Batterieladesystem Acctiva Professional Flash 30 A JP 42,0426,0199,DE 002-10072014...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- GEFAHR! Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemie- heitshinweise den wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. - Seite 5 Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsgemä- mäße Verwen- ßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende Be- dung nutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht.
-
Seite 6: Gefahr Durch Säuren, Gase Und Dämpfe
Ein elektrischer Schlag kann tödlich sein. Jeder elektrische Schlag ist grund- sätzlich lebensgefährlich. Um elektrische Schläge während des Betriebes zu vermeiden: keine spannungsführenden Teile innerhalb und außerhalb des Gerätes berühren. keinesfalls die Batteriepole berühren Ladekabel oder Ladeklemmen nicht kurzschließen Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und aus- reichend dimensioniert sein. - Seite 7 Selbst- und Per- Personen, vor allem Kinder, während des Betriebes vom Gerät und vom Ar- sonenschutz beitsbereich fernhalten. Befinden sich dennoch Personen in der Nähe diese über alle Gefahren (gesundheitsschädliche Säuren und Gase, Ge- fährdung durch Netz- und Ladestrom, ...) unterrichten, geeignete Schutzmittel zur Verfügung stellen.
-
Seite 8: Wartung Und Instandsetzung
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellun- gen haftet der Hersteller nicht. Wartung und In- Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an standsetzung Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um es über Jahre hinweg einsatzbereit zu halten. - Seite 9 Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in na- tionales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zurückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sammel- und Entsor- gungssystem ein.
-
Seite 10: Bestimmungsge- Mäße Verwen- Dung
Allgemeines Sicherheit WARNUNG! Gefahr von Personen- und Sachschäden durch freiliegende, rotie- rende Fahrzeugteile. Bei Arbeiten im Motorraum des Fahrzeuges darauf achten, dass Hände, Haare, Kleidungsstücke und Ladeleitungen nicht mit rotierenden Teilen z.B. Keilriemen, Kühlergebläse etc. in Berührung kommen. VORSICHT! Gefahr von Sachschäden und schlechten Ladeergebnissen bei falsch eingestellter Betriebsart. -
Seite 11: Bedienelemente Und Anschlüsse
Anschlüsse Schraubanschluss (-) Ladeklemme Abdeckung USB-Anschluss (-) Ladeklemme - schwarz (+) Ladeklemme - rot USB-Anschluss zum Aktualisieren der Firmware Nähere Informationen finden Sie im Internet unter http://www.fronius.com (4) (5) Vorderseite Bedienpanel Geräteausführung mit Geräte- Hauptschalter Netzkabel / -Stecker Rückseite... - Seite 12 (10) Info-Taste zum Einstellen der gewünschten Betriebsart zur Abfrage von Ladeparametern während des Ladevorganges (11) Start/Stop-Taste zum Unterbrechen und Wiederauf- nehmen des Ladevorganges (12) Einstelltaste „Down“ (13) Einstelltaste „Up“ (14) Display (14) (13) (12) (11) (10) Bedienpanel...
-
Seite 13: Montagemöglichkeiten
Montagemöglichkeiten Option Kanten- Je nach Geräteausführung kann dem Gerät ein spezieller Kantenschutz beigelegt sein. schutz montieren WICHTIG! Der Kantenschutz muss bei der Option Wandmontage montiert werden, da das Montagezubehör für eine Montage mit Kantenschutz ausgelegt ist. Bei der Option Bodenmontage darf der Kantenschutz nicht montiert werden. Kantenschutz montieren: WICHTIG! Soll der Kantenschutz nicht dauerhaft am Gerät montiert werden, Abdeckstrei- fen an den Klebestreifen nicht entfernen. - Seite 14 An der Vorder- und Rückseite des La- degerätes Montagewinkel jeweils links und rechts am Lüftungsgitter des La- degerätes einsetzen 370 mm An der vorgesehenen Montagefläche Bohrungen einzeichnen (Abstände ge- mäß Abbildung) Bohrungen herstellen Je nach Beschaffenheit der Montage- fläche geeignete Schrauben (Durch- messer 5 mm) zur Befestigung des Ladegerätes auswählen 42 mm...
-
Seite 15: Betriebsart Re- Fresh-Ladung
Betriebsarten Verfügbare Be- Übersicht der verfügbaren Betriebsarten. triebsarten Wichtige Zusatzinformationen über die einzelnen Betriebsarten sind den nachfolgenden Abschnitten zu entnehmen. Standardladung Für Batterien mit flüssigem Elektrolyt (Pb, GEL, Ca, Ca Sil- ber) Für Batterien mit gebundenem Elektrolyt (AGM, MF, Vlies) Refresh-Ladung Zum Reaktivieren von Batterien mit flüssigem Elektrolyt (Pb, GEL, Ca, Ca Silber) -
Seite 16: Betriebsart Fremdstrom-Ver- Sorgung
Betriebsart User- Mit der Betriebsart User-Ladung verfügt das Gerät über eine zusätzliche Lade-Betriebsart, Ladung in der Ladeparameter individuell definiert werden können. Werksseitig sind die Parameter der Betriebsart User-Ladung für Standby-Anwendungen (z.B.: Notstrom-Anlagen) oder Umgebungstemperaturen > 35° C (95° F) voreingestellt. Die Betriebsart User-Ladung ist zu verwenden für: Ladung / Erhaltungsladung im ein- oder ausgebauten Zustand Pufferbetrieb (zum Laden der Batterie, bei im Fahrzeug eingeschalteten Verbrau-... -
Seite 17: Batterie Laden
Batterie laden Ladevorgang VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie. starten Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie voll funktionsfähig ist. VORSICHT! Bei Auswahl Refresh Ladung: Gefahr von Beschädigung der Bor- delektronik durch die Refresh-Ladung. Batterie vor Beginn der Refresh-Ladung vom Bordnetz trennen. - Seite 18 Parameter wäh- Während des Ladevorganges die Infotaste drücken rend des Lade- vorganges abfragen Der aktuelle Ladestrom wird angezeigt: Bsp.: aktueller Ladestrom Durch wiederholtes Drücken der Infotaste werden die weiteren Parameter in folgen- der Reihenfolge angezeigt: Bsp.: aktuelle Ladespan- Bsp.: eingespeiste La- Bsp.: eingespeiste Ener- nung dungsmenge...
- Seite 19 (+) Ladeklemme mit dem Pluspol der Batterie verbinden (-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Ka- rosserie (z.B. Motorblock) verbinden Start/Stop-Taste ca. 5 Sekunden drücken Eine Abfrage zum polrichtigen Anschluss der Ladeklemmen wird angezeigt: Das Bestätigen des polrichtigen Anschlusses erfolgt durch Starten des Ladevorgan- ges.
- Seite 20 HINWEIS! Während des Ladebetriebes (Standardladung, User-Ladung) kann es durch erhöhten Strombedarf zu einem Absinken der Batteriespannung kommen (z.B. Einschalten zusätzlicher Verbraucher). Um dies zu kompensieren, kann das Ladegerät den Strom bis zum max. La- destrom erhöhen (siehe Technische Daten, eigene Einstellungen im USER Me- nü).
- Seite 21 Die obere Hälfte des Displays zeigt < STOP >, in der unteren Hälfte sind die jeweiligen Werte zu sehen. Ladevorgang be- WARNUNG! Explosionsgefahr in Folge von Funkenbildung beim Abklemmen der enden und Batte- Ladeklemmen. rie abklemmen Vor dem Abklemmen der Ladeklemmen den Ladevorgang beenden und gegebe- nenfalls für ausreichende Belüftung sorgen.
-
Seite 22: Fremdstrom-Versorgung
Fremdstrom-Versorgung Fremdstrom-Ver- sorgung starten Durch Drücken der Infotaste die Betriebsart FSV/SPLY auswählen (+) Ladeklemme mit dem Pluspol der Batterie verbinden (-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Ka- rosserie (z.B. Motorblock) verbinden Das Ladegerät erkennt die angeschlossene Batterie, führt einen Selbsttest durch und startet mit der Fremdstrom-Versorgung. - Seite 23 (+) Ladeklemme mit dem Pluspol der Batterie verbinden (-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Ka- rosserie (z.B. Motorblock) verbinden Start/Stop-Taste ca. 5 Sekunden drücken Eine Abfrage zum polrichtigen Anschluss der Ladeklemmen wird angezeigt: Das Bestätigen des polrichtigen Anschlusses erfolgt durch Starten der Fremdstrom- Versorgung.
- Seite 24 Durch Drücken der Info-Taste werden die Parameter in folgender Reihenfolge an- gezeigt: aktueller Ladestrom aktuelle Batteriespannung bisher eingespeiste Ladungsmenge (Ah) bisher eingespeiste Energie (Wh) bisherige Ladedauer (-) Ladeklemme von der Batterie abklemmen (+) Ladeklemme von der Batterie abklemmen...
-
Seite 25: Stromakzeptanz-Prüfung
Stromakzeptanz-Prüfung Allgemeines Die Betriebsart Stromakzeptanz-Prüfung dient zur Ermittlung der Ladefähigkeit einer Bat- terie. Die Stromakzeptanz-Prüfung läuft wie folgt ab: automatische Stromakzeptanz-Prüfung innerhalb von 15 Minuten, danach wechselt bei einem positivem Ergebnis das Gerät automatisch in die Betriebsart Standardla- dung und lädt die Batterie bei einem negativem Ergebnis erscheint „Test Fail“... - Seite 26 Das Ladegerät erkennt die angeschlossene Batterie, führt einen Selbsttest durch und startet die Stromakzeptanz-Prüfung. Selbsttest Bsp.: Stromakzeptanz- Prüfung Stromakzeptanz- VORSICHT! Gefahr von schweren Sachschäden durch falsch angeschlossene Prüfung manuell Ladeklemmen. Der Ladeklemmen-Verpolschutz ist nicht aktiv bei manuellem starten Starten der Stromakzeptanz-Prüfung. Ladeklemmen polrichtig anschließen und auf ordnungsgemäße elektrische Ver- bindung mit den KFZ-Polanschlüssen achten.
- Seite 27 die obere Hälfte des Displays zeigt durch laufende Balken den aktuellen Ladevorgang an die untere Hälfte des Displays zeigt die aktuellen Ladepa- rameter und die ermittelten Prüfparameter Bsp.: aktueller Ladestrom Durch wiederholtes Drücken der Infotaste werden die weiteren Parameter in folgender Rei- henfolge angezeigt: Ladeparameter: Bsp.: aktuelle Batteriespannung...
- Seite 28 Bsp.: Batteriespannung Bsp.: eingestellte Batteriekapazität Bsp.: Ladungs-Aufnamefähigkeit der Batterie in % Werden in diesem Zustand die Ladeklemmen von der Batterie getrennt, wechselt das Ge- rät zurück in das Betriebsart-Auswahlmenü.
- Seite 29 Setup-Menü Allgemeines Das Setup-Menü bietet die Möglichkeit, Grundeinstellungen des Gerätes entsprechend den eigenen Anforderungen zu konfigurieren. Zusätzlich ist das Abspeichern häufig benö- tigter Ladeeinstellungen möglich. WARNUNG! Fehlbedienung kann schwerwiegende Sachschäden verursachen. Beschriebene Funktionen dürfen nur von geschultem Fachpersonal durchgeführt werden. Zusätzlich zu den Sicherheitsvorschriften in dieser Bedienungsanleitung die Sicherheitsvorschriften der Batterie- und Fahrzeug-Hersteller beachten.
- Seite 30 DEVICE HISTORY Abfrage des Betriebsstunden-Zählers EXIT SETUP Ausstieg aus dem Setup-Menü Einstieg in das Einstieg: Info-Taste ca. 5 s lang drücken Setup-Menü Mittels Einstelltasten „up“ oder „down“ das gewünschte Menü anwählen Durch Drücken der Start/Stop-Taste in das gewünschte Menü einsteigen WICHTIG! Kommt es innerhalb von 30 s zu keiner Auswahl, erfolgt ein automatischer Aus- stieg aus dem Setup-Menü.
- Seite 31 Der erste Parameter im Menü USER U/I wird angezeigt. Parameter einstellen - allgemein: Mittels Einstelltasten „up“ und „down“ den gewünschten Parameter auswählen Start/Stop-Taste drücken Die Anzeige blinkt. Mittels Einstelltasten „up“ und „down“ den gewünschten Wert des Parameters ein- stellen Zum Übernehmen des Wertes Start/Stop-Taste drücken Parameter im Menü...
- Seite 32 WICHTIG! Wurde nach Ablauf der eingestellten Zeit die Ladung nicht automatisch been- det, erfolgt eine Sicherheitsabschaltung. Maximaler Ladestrom (User-Ladung) Einstellbereich: siehe Technische Daten, in Schritten zu 0,5 A Haupt-Ladespannung (User-Ladung) Einstellbereich: 12,0 - 15,5 V, in Schritten zu 0,1 V Erhalte-Ladespannung (User-Ladung) Einstellbereich: Off / 12,0 - 15,5 V, in Schritten zu 0,1 V WICHTIG! Bei der Einstellung Erhaltungsladung OFF erfolgt keine Erhaltungsladung.
- Seite 33 Refresh-Ladedauer Einstellbereich 2 - 30 h, in Schritten zu 10 Minuten Zum Aussteigen aus dem Menü USER U/I Menü PRESET - WICHTIG! Um eine Beschädigung der Bordelektronik zu vermeiden, kann die Betriebsart bevorzugte Be- Refresh-Ladung nicht abgespeichert werden. triebsart einstel- Mittels Einstelltasten „up“...
- Seite 34 WICHTIG! Unabhängig von der abgespeicherten bevorzugten Einstellung ist die Auswahl einer anderen Betriebsart jederzeit möglich. Nach Abklemmen der Ladeklemmen oder Trennung vom Netz schaltet das Gerät automatisch in die abgespeicherte bevorzugte Ein- stellung zurück. Menü CHARGING Cable - Ladeka- bel-Daten einstel- Die Kabellänge wird angezeigt.
- Seite 35 Der Ladekabel-Querschnitt blinkt. Mittels Einstelltasten „up“ und „down“ den gewünschte Ladekabel-Querschnitt ein- stellen Einstellbereich: 4 - 6 - 10 - 16 - 25 - 35 - 50 mm² (AWG 10 bis AWG 1) Zum Übernehmen des Ladekabel-Querschnittes die Start/Stop-Taste drücken Mittels Einstelltasten „up“...
- Seite 36 Mittels Einstelltasten „up“ und „down“ die gewünschte Verzögerungszeit einstellen Einstellbereich: 0 bis 4 h Zum Übernehmen der Verzögerungszeit die Start/Stop-Taste drücken WICHTIG! Die Verzögerungszeit muss nach jeder Ladung erneut eingestellt werden. Bei Stromausfall stoppt der Countdown. Wird die Stromversorgung wieder hergestellt, erfolgt die Fortsetzung des Countdowns.
- Seite 37 Operating Hours Anzeige der Betriebsstunden (Gerät am Netz angeschlos- sen oder eingeschaltet) Charging Hours Anzeige der Betriebszeit (während der vom Gerät Leis- tung abgegeben wurde) Cumulated Ampere Hours Anzeige der abgegebenen Ladungsmenge Exit Zum Aussteigen aus dem Menü DEVICE HISTORY die Start/Stop-Taste drücken...
-
Seite 38: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Fehlerdiagnose, Ladeklemmen verpolt Fehlerbehebung Ursache Ladeklemmen verpolt angeschlossen Behebung Ladeklemmen polrichtig anklemmen Ladeklemmen kurzgeschlossen Ursache Kurzschluss an den Ladeklemmen Behebung Kurzschluss an den Ladeklemmen beseitigen Ursache Keine Batterie erkannt Behebung Anschluss Ladeklemmen kontrollieren, Start/Stop-Taste 5 s lang drücken Übertemperatur Ursache Übertemperatur - Ladegerät zu heiß... - Seite 39 Lüfter blockiert / defekt Ursache Lüfter blockiert Behebung Lufteinlass kontrollieren, gegebenenfalls Fremdkörper entfer- Ursache Lüfter defekt Behebung Fachhändler aufsuchen Sicherung defekt Ursache Sekundärsicherung defekt Behebung Fachhändler aufsuchen Ladegerät defekt Ursache Ladegerät defekt Behebung Fachhändler aufsuchen Keine Anzeige am Display Ursache Netzversorgung unterbrochen Behebung Netzversorgung herstellen...
-
Seite 40: Verwendete Symbole Am Gerät
Verwendete Symbole am Gerät Warnhinweise am Vor dem Laden Bedienungsanleitung lesen. Gerät Batterie polrichtig anschließen: (+) rot (-) schwarz Durch Ladung entsteht Knallgas an der Batterie. Explosionsgefahr! Erwärmung des Gerätes ist betriebsbedingt. Bevor die Ladeleitung von der Batterie getrennt wird, Ladevorgang unterbre- chen. -
Seite 41: Technische Daten
Acctiva Professi- Netzspannung (+/- 15%) onal Flash, Acctiva Professional Flash 230 V AC, 50/60 Hz Acctiva Professi- Acctiva Professional Flash AUS 240 V AC, 50/60 Hz onal Flash AUS, Acctiva Professional Flash JP 100 V AC, 50/60 Hz Acctiva Professi-... - Seite 42 Fronius Worldwide - www.fronius.com/addresses Fronius International GmbH Froniusplatz 1 A-4600 Wels E-Mail: battery.chargers@fronius.com http://www.fronius.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
