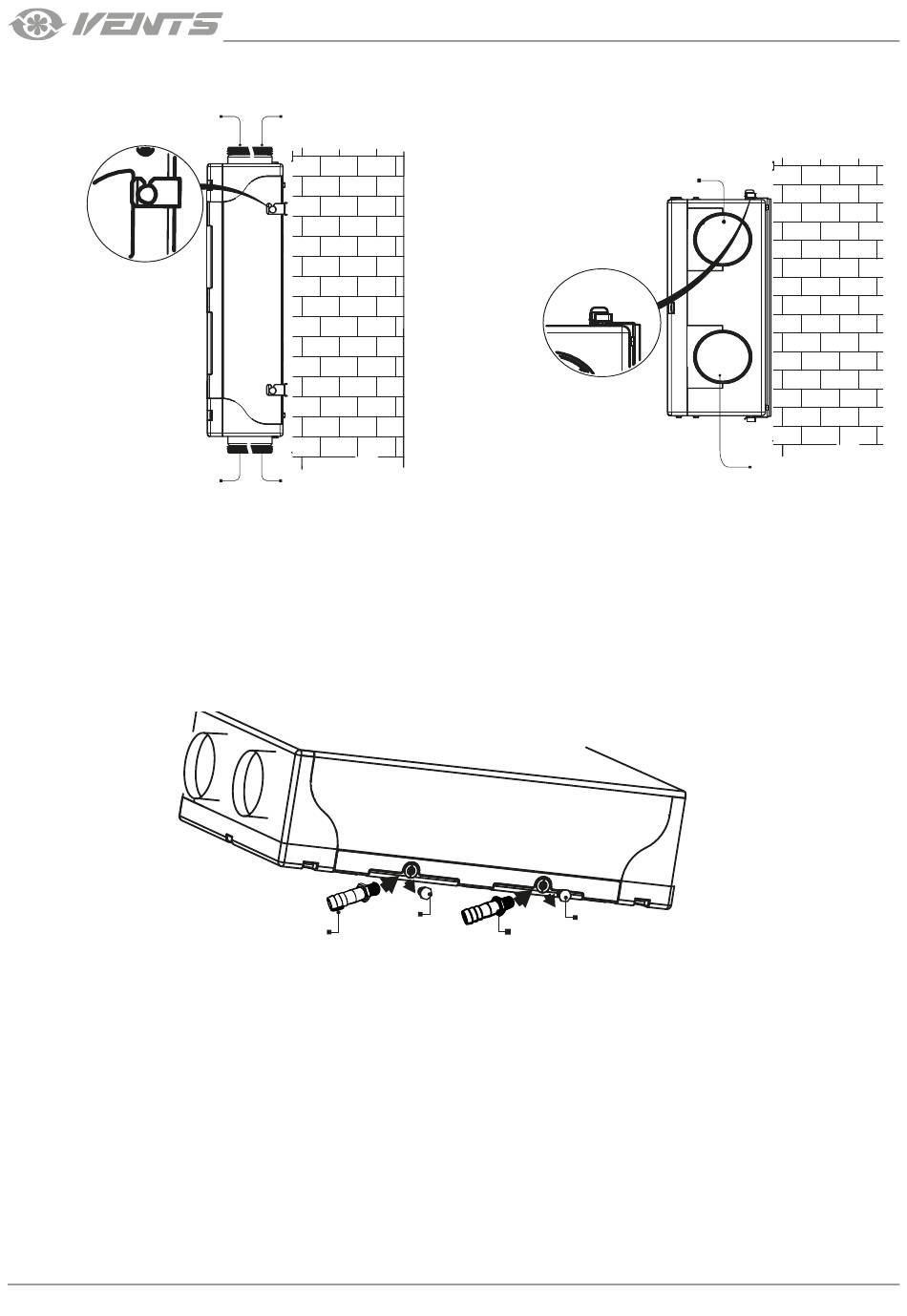

Für die Anlage VUE 180 P5B sind folgende Montage-Optionen möglich (Abb. 4-5):
FORTLUFT AUßENLUFT
ZULUFT
ABLUFT
ZULUFT
ABLUFT
Abb 4. Vertikale Wandmontage Abb 5. Horizontale Wandmontage
KONDENSATABLAUF
Bei den Lüftungsanlagen mit Wärmerückgewinnung der Serien VUT 180 P5(B) (EC) ist ein Kondensatablauf erforderlich. Die Öffnung für
den Ablaufstutzen befindet sich unterhalb der Anlage. Entfernen Sie den Stopfen aus der Öffnung, öffnen Sie die Wartungsklappe und
setzen Sie den mitgelieferten Ablaufstutzen ein. Die Ablaufstutzen dürfen sich nur in den Öffnungen befinden, die auf den Abbildungen
angegeben sind. Verwenden Sie bei hängender und horizontaler Wandmontage die zwei Öffnungen auf der Seite der Anlage. Bei
vertikaler Wandmontage verwenden Sie die Öffnung auf der Unterseite der Anlage. Setzen Sie die Ablaufstutzen nicht in Öffnungen, die
nicht für diesen Zweck auf den Montageabbildungen angegeben sind..
Blinddeckel
Blinddeckel
Ablaufstutzen Ablaufstutzen
Anordnung der Ablauflöcher für die Montage nach Abb. 2 und 3.
