Endura AZ30-Sonde
Verbrennungssauerstoffmonitor

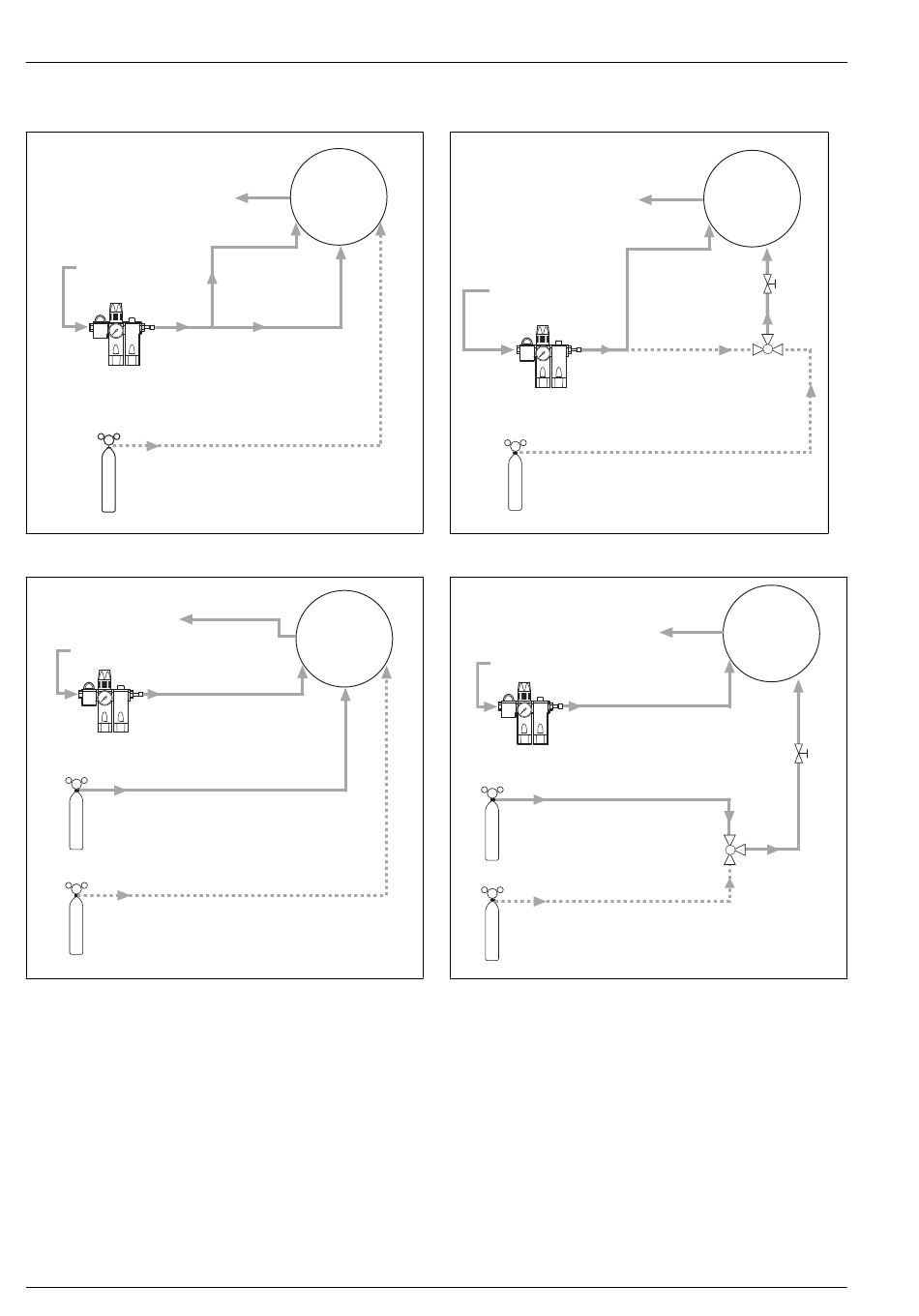

4.5.2 Testgas- und Referenzluft-Zufuhrkonfigurationen –
automatische Kalibrierungssysteme (Auto-Kal.)
Entlüftung zu trockenem Bereich
(ungehinderter Durchfluss)
Saubere, trockene,
ölfreie Instrumenten-
einlassluft
10 bar, Volllast
±12 %
1 bar
5 µm/Öl-Koaleszenzabscheider-Regler
1 bar ±12 %
Abb. 4.7 AutoCal mit Luft als Testgas 1
Entlüftung zu trocke-
nem Bereich (unge-
hinderter Durchfluss)
Saubere, trockene, ölfreie
Instrumenteneinlassluft
10 bar, Volllast
±12 %
1 bar
5 µm/Öl-Koaleszenzabscheider-Regler
±12 %
1 bar
±12 %
1 bar
Abb. 4.8 AutoCal mit 2 Testgasen
14
Messsonde
mit
Begrenzer
Referenzluft
Test-gas 1
Testgas 2 (optional)
Messsonde
mit
Begrenzer
Referenzluft
Test-gas 1
Testgas 2 (optional)
4.5.3 Testgas- und Referenzluft-Zufuhrkonfigurationen –
nichtautomatische Kalibrierungssysteme (Nicht-Auto-Kal.)
Entlüftung zu trockenem Bereich
(ungehinderter Durchfluss)
Saubere, trockene, ölfreie
Instrumentenluft
10 bar Eingang max.
±12 %
1 bar
5 µm/Öl-Koaleszenzabscheider-Regler
±12 %
1 bar
*Absperrventil für Testgas-Durchläufe >10 m
Abb. 4.9 Ohne AutoCal mit Luft als Testgas 1
Entlüftung zu trockenem Bereich
(ungehinderter Durchfluss)
Saubere, trockene, ölfreie
Instrumentenluft max.
10 bar Eingang
1 bar Referenzluft
5 µm / Öl-Koaleszenz-
Filterregler
±12 %
1 bar
±12 %
1 bar
*Absperrventil für Testgas-Durchläufe >10 m
Abb. 4.10 Ohne AutoCal mit 2 Testgasen
4 Mechanische Installation
Messsonde
mit
Begrenzer
Referenzluft
*Absperrventil
Drei-Wege-Ventil
Test-gas 1
Testgas 2 (optional)
Messsonde
mit
Begrenzer
*Absperrventil
Test-gas 1
Drei-Wege-
Ventil
Testgas 2 (optional)
