3 ELEKTRISCHE ANSCHLÜSSE
Warnung.
•
Vor dem Leitungsanschluss ist sicherzustellen, dass die Spannungsversorgung, alle hochspannungführenden
Regelkreise und hohe Gleichtaktspannung abgeschaltet sind.
•
Obwohl bestimmte Instrumente durch eine interne Sicherung geschützt sind, muss auch eine ausreichend bemessene
externe Schutzeinrichtung, z.B. eine Sicherung oder ein Mini-Trennschalter, durch den Monteur installiert werden.

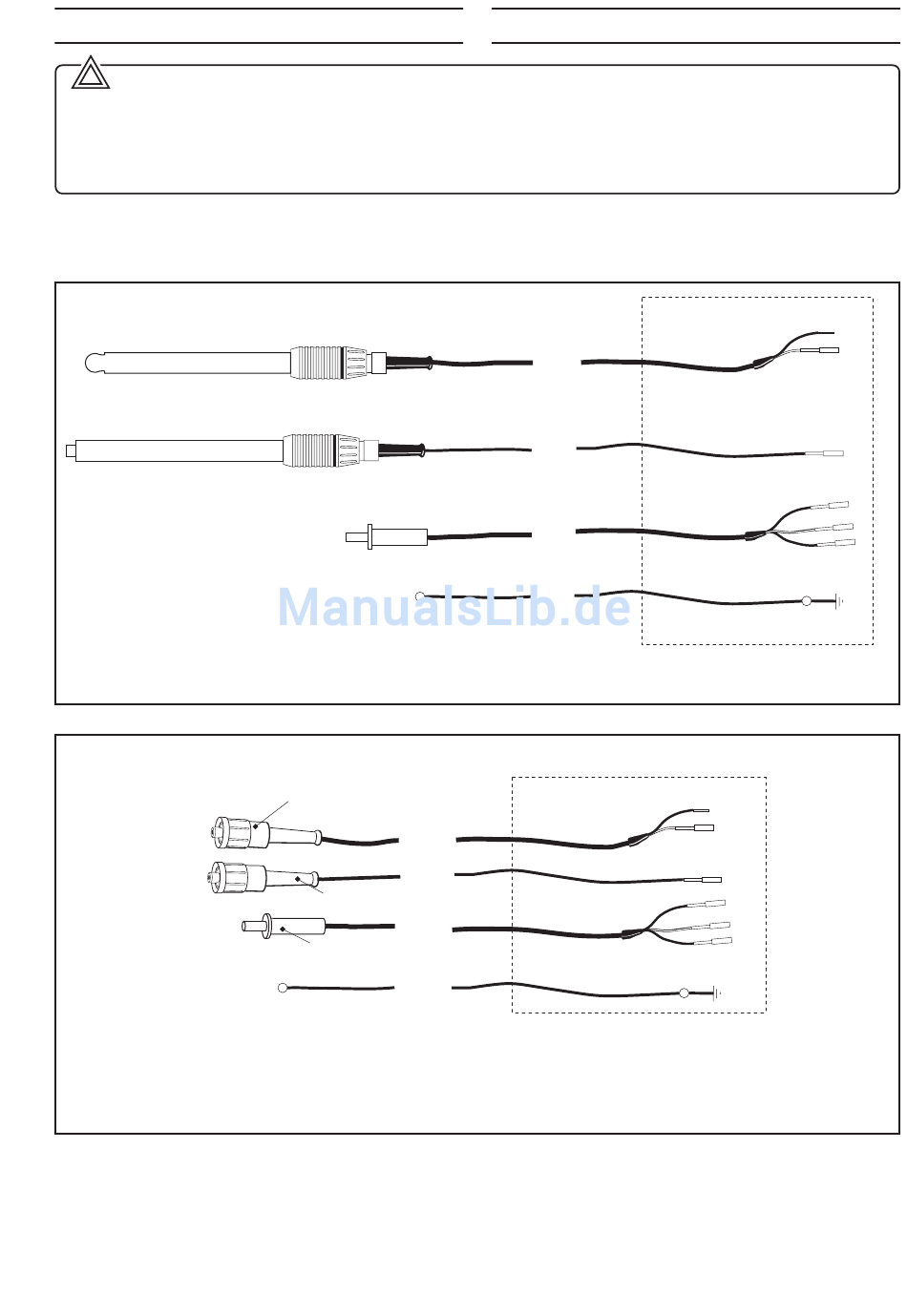

3.1 Anschluss der Elektrode und des Temperaturkompensators – Abb. 3.1 und 3.2
Schließen Sie die Natrium- und die Referenzelektrode entsprechend der untenstehenden Abbildung an die Anschlussklemmen
des Messumformers an, siehe Abb. 3.6 oder 3.7.
Natriumelektrode
Referenzelektrode
Rot
Schwarz
Erdanschluss an
Befestigungsstutzen des
Ansaugrohrs an Tafel
Temperaturkompensator PT 1000
Erdanschluss an
Befestigungsstutzen des
Ansaugrohrs an Tafel
Abb. 3.1 Verdrahtung mit Elektrode
Natriumelektrode
Referenzelektrode
Temperaturkompensator
Pt1000
Abb. 3.2 Anschlüsse ohne Elektrode
3 ELEKTRISCHE ANSCHLÜSSE...
Messumformer
Messumformer
Ader
Schwarz
Grün
Rot
Blau
Grün/Gelb
Abschirmung
Ader
Schwarz
Grün
Rot
Blau
Grün/Gelb
7
