Endura AZ30-Sonde
Verbrennungssauerstoffmonitor

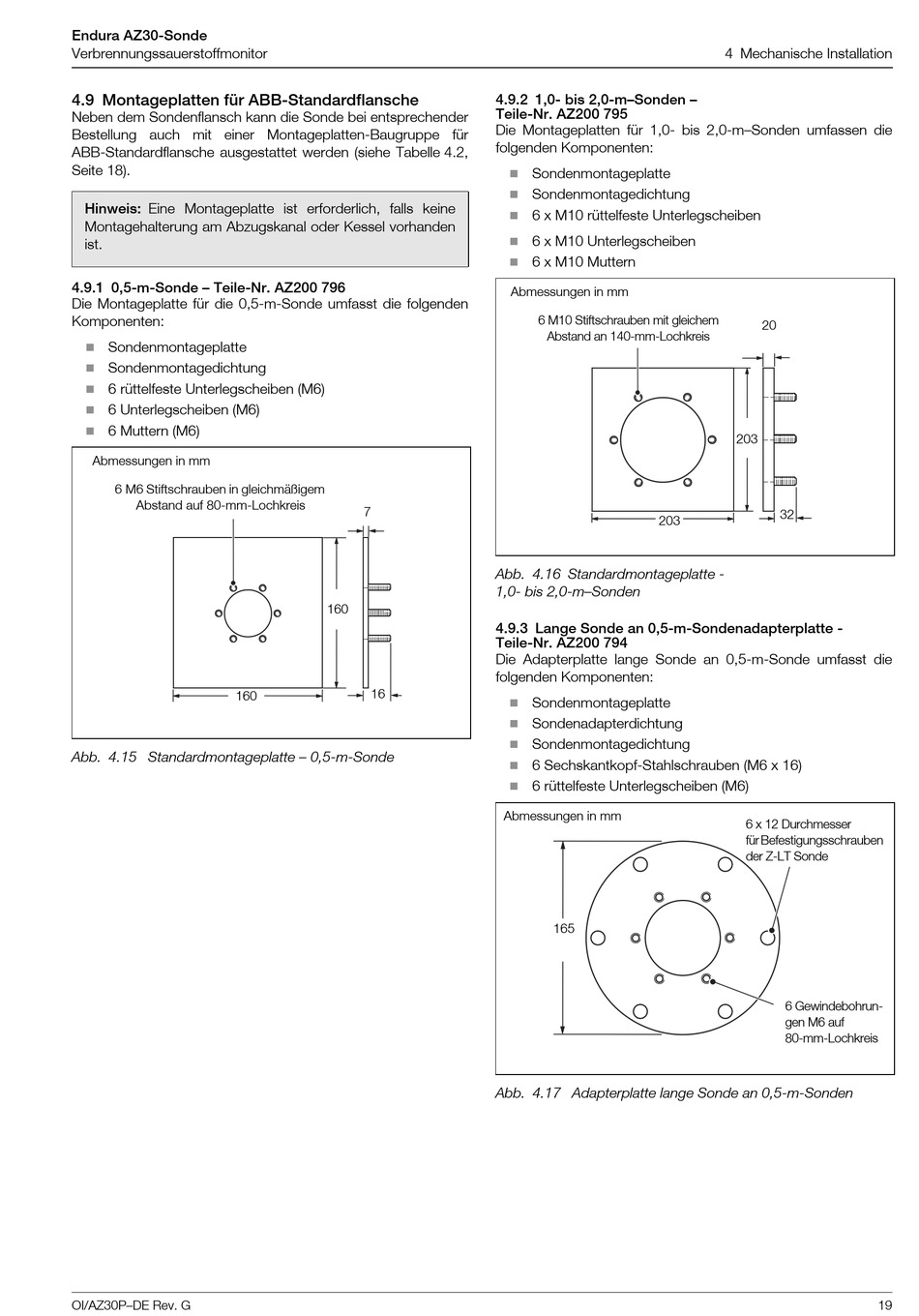

4.9 Montageplatten für ABB-Standardflansche
Neben dem Sondenflansch kann die Sonde bei entsprechender
Bestellung auch mit einer Montageplatten-Baugruppe für
ABB-Standardflansche ausgestattet werden (siehe Tabelle 4.2,
Seite 18).
Hinweis: Eine Montageplatte ist erforderlich, falls keine
Montagehalterung am Abzugskanal oder Kessel vorhanden
ist.
4.9.1 0,5-m-Sonde – Teile-Nr. AZ200 796
Die Montageplatte für die 0,5-m-Sonde umfasst die folgenden
Komponenten:

Sondenmontageplatte

Sondenmontagedichtung

6 rüttelfeste Unterlegscheiben (M6)

6 Unterlegscheiben (M6)

6 Muttern (M6)
Abmessungen in mm
6 M6 Stiftschrauben in gleichmäßigem
Abstand auf 80-mm-Lochkreis
160
Abb. 4.15 Standardmontageplatte – 0,5-m-Sonde
OI/AZ30P–DE Rev. G
4.9.2 1,0- bis 2,0-m–Sonden –
Teile-Nr. AZ200 795
Die Montageplatten für 1,0- bis 2,0-m–Sonden umfassen die
folgenden Komponenten:
7
Abb. 4.16 Standardmontageplatte -
1,0- bis 2,0-m–Sonden
160
4.9.3 Lange Sonde an 0,5-m-Sondenadapterplatte -
Teile-Nr. AZ200 794
Die Adapterplatte lange Sonde an 0,5-m-Sonde umfasst die
folgenden Komponenten:
16
Abb. 4.17 Adapterplatte lange Sonde an 0,5-m-Sonden

Sondenmontageplatte

Sondenmontagedichtung

6 x M10 rüttelfeste Unterlegscheiben

6 x M10 Unterlegscheiben

6 x M10 Muttern
Abmessungen in mm
6 M10 Stiftschrauben mit gleichem
Abstand an 140-mm-Lochkreis
203

Sondenmontageplatte

Sondenadapterdichtung

Sondenmontagedichtung

6 Sechskantkopf-Stahlschrauben (M6 x 16)

6 rüttelfeste Unterlegscheiben (M6)
Abmessungen in mm
165
4 Mechanische Installation
20
203
32
6 x 12 Durchmesser
für Befestigungsschrauben
der Z-LT Sonde
6 Gewindebohrun-
gen M6 auf
80-mm-Lochkreis
19
