Endura AZ30-Sonde
Verbrennungssauerstoffmonitor

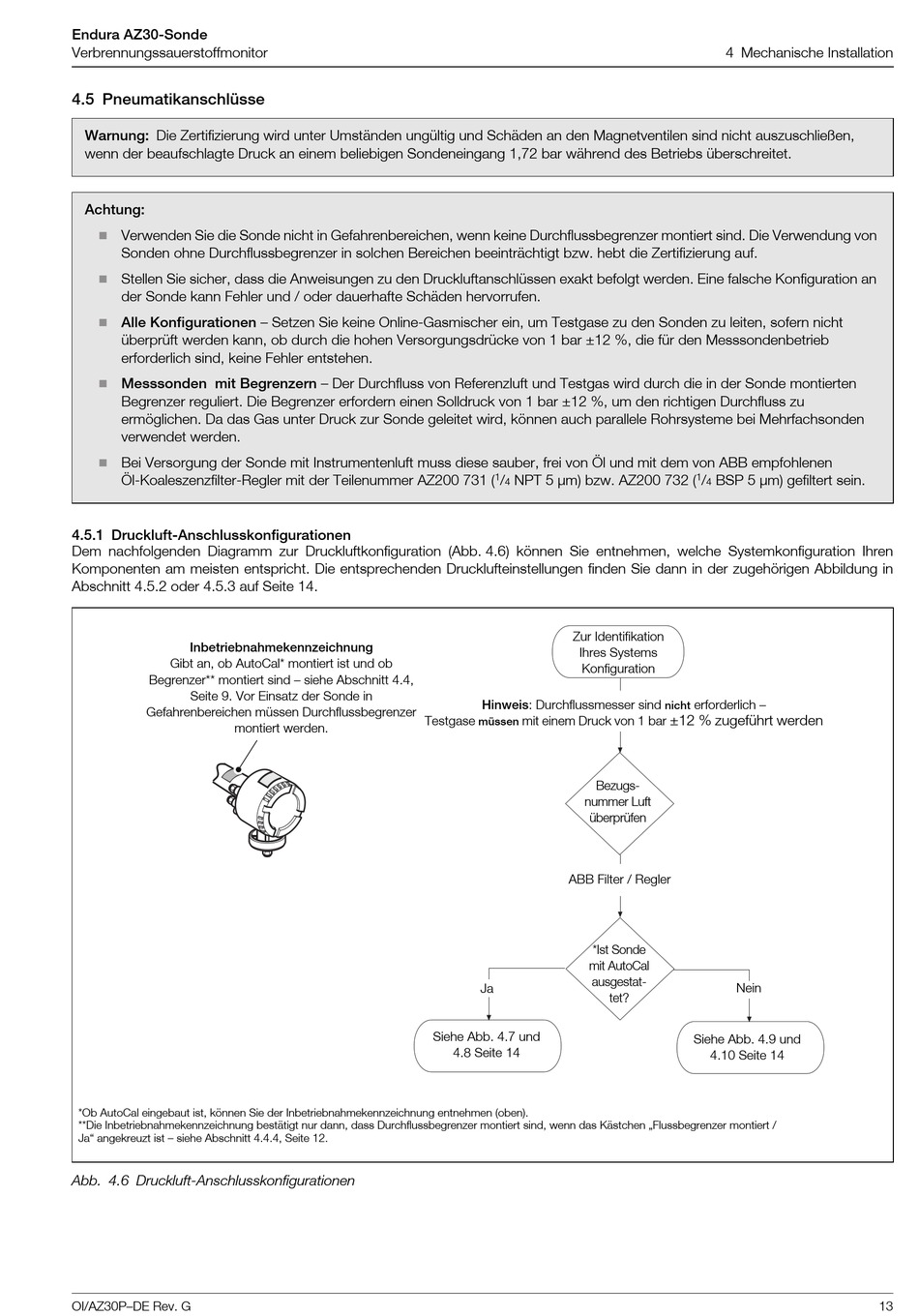

4.5 Pneumatikanschlüsse
Warnung: Die Zertifizierung wird unter Umständen ungültig und Schäden an den Magnetventilen sind nicht auszuschließen,
wenn der beaufschlagte Druck an einem beliebigen Sondeneingang 1,72 bar während des Betriebs überschreitet.
Achtung:
Verwenden Sie die Sonde nicht in Gefahrenbereichen, wenn keine Durchflussbegrenzer montiert sind. Die Verwendung von
Sonden ohne Durchflussbegrenzer in solchen Bereichen beeinträchtigt bzw. hebt die Zertifizierung auf.
Stellen Sie sicher, dass die Anweisungen zu den Druckluftanschlüssen exakt befolgt werden. Eine falsche Konfiguration an
der Sonde kann Fehler und / oder dauerhafte Schäden hervorrufen.
Alle Konfigurationen – Setzen Sie keine Online-Gasmischer ein, um Testgase zu den Sonden zu leiten, sofern nicht
überprüft werden kann, ob durch die hohen Versorgungsdrücke von 1 bar ±12 %, die für den Messsondenbetrieb
erforderlich sind, keine Fehler entstehen.
Messsonden mit Begrenzern – Der Durchfluss von Referenzluft und Testgas wird durch die in der Sonde montierten
Begrenzer reguliert. Die Begrenzer erfordern einen Solldruck von 1 bar ±12 %, um den richtigen Durchfluss zu
ermöglichen. Da das Gas unter Druck zur Sonde geleitet wird, können auch parallele Rohrsysteme bei Mehrfachsonden
verwendet werden.
Bei Versorgung der Sonde mit Instrumentenluft muss diese sauber, frei von Öl und mit dem von ABB empfohlenen
Öl-Koaleszenzfilter-Regler mit der Teilenummer AZ200 731 (
4.5.1 Druckluft-Anschlusskonfigurationen
Dem nachfolgenden Diagramm zur Druckluftkonfiguration (Abb. 4.6) können Sie entnehmen, welche Systemkonfiguration Ihren
Komponenten am meisten entspricht. Die entsprechenden Drucklufteinstellungen finden Sie dann in der zugehörigen Abbildung in
Abschnitt 4.5.2 oder 4.5.3 auf Seite 14.
Inbetriebnahmekennzeichnung
Gibt an, ob AutoCal* montiert ist und ob
Begrenzer** montiert sind – siehe Abschnitt 4.4,
Seite 9. Vor Einsatz der Sonde in
Gefahrenbereichen müssen Durchflussbegrenzer
montiert werden.
*Ob AutoCal eingebaut ist, können Sie der Inbetriebnahmekennzeichnung entnehmen (oben).
**Die Inbetriebnahmekennzeichnung bestätigt nur dann, dass Durchflussbegrenzer montiert sind, wenn das Kästchen „Flussbegrenzer montiert /
Ja" angekreuzt ist – siehe Abschnitt 4.4.4, Seite 12.
Abb. 4.6 Druckluft-Anschlusskonfigurationen
OI/AZ30P–DE Rev. G
1
/
NPT 5 µm) bzw. AZ200 732 (
4
Zur Identifikation
Ihres Systems
Konfiguration
Hinweis: Durchflussmesser sind
Testgase
mit einem Druck von 1 bar
müssen
Bezugs-
nummer Luft
überprüfen
ABB Filter / Regler
*Ist Sonde
mit AutoCal
ausgestat-
Ja
Siehe Abb. 4.7 und
4.8 Seite 14
4 Mechanische Installation
1
/
BSP 5 µm) gefiltert sein.
4
erforderlich –
nicht
±12 % zugeführt werden
Nein
tet?
Siehe Abb. 4.9 und
4.10 Seite 14
13
