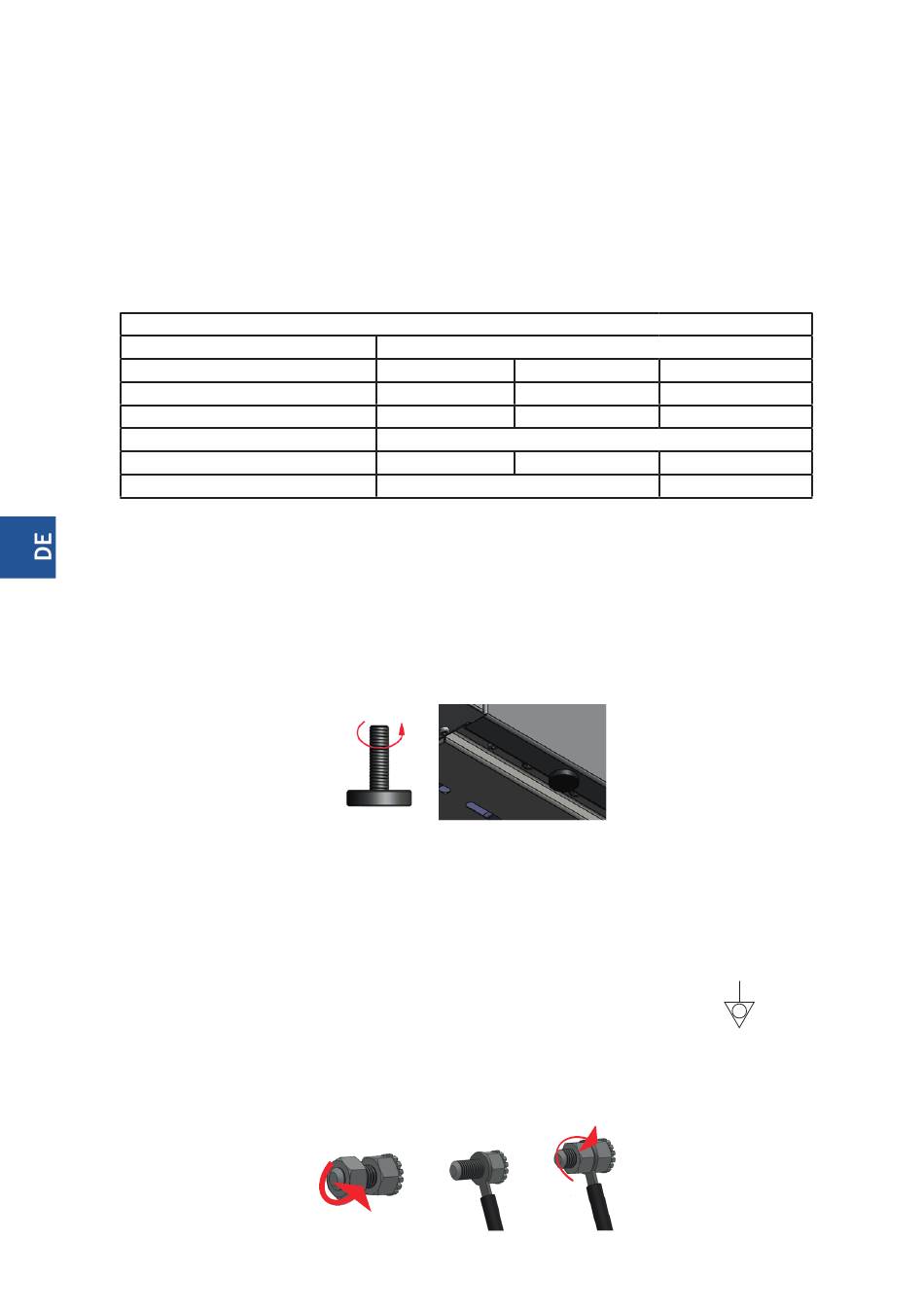

tung des Gerätes sinkt die Temperatur langsam. Vor dem Transport oder irgendwelchen Wartungsmaßnahmen sicherstel-
len, dass die Temperatur des Gerätes sich auf eine sichere Stufe herabsenkte.
• Während der Arbeit mit dem Gerät sollten die Hände der bedienenden Person trocken sein (um das Heruntertropfen
der Flüssigkeit auf die erhitzten Heizplatten zu vermeiden); zum Abnehmen warmer Deckel und Töpfe sollte man Schut-
zhandschuhe benutzen.
• Das Gerät darf nicht unter laufendem Wasser gewaschen werden.
• Jegliche Reparaturen an dem Gerät können ausschließlich durch ein qualifi ziertes technisches Personal (technischen Servi-
ce) durchgeführt werden.
3. TECHNISCHE DATEN DES GERÄTES
Die Frontalausstattung des Gerätes (seite 2):
1 - Steuerungspanel, 2 - Orangefarbenes Lämpchen (signalisiert den aktiven Erhitzungsprozess), 3 - Heizplatte 2,6 kW ,
4 - Drehknopf der Steuerung
Typ
Modell
Anzahl der Heizplatten
Gesamtleistung
Netzspannung
Außenabmessungen
Stromkabel

4. INSTALLATION

• Nach dem Auspacken sollte man prüfen, ob es am Gerät keine sichtbaren Schäden gibt. Falls das Gerät während des
Transports beschädigt wurde, darf es nicht angeschlossen werden!
• Vor der ersten Ingangsetzung des Gerätes, die Schutzfolie abnehmen. Die äußeren Flächen des Gerätes mit warmem
Wasser mit Zugabe eines Fettlösers abwaschen. Keine Schleifmittel oder andere Mittel verwenden, die die Oberfl äche
kratzen könnten.
• Der Herd sollte auf einem Blatt oder einer stabilen, ausnivellierten Unterlage aufgestellt werden (es wird die Verwen-
dung der von Stalgast GmbH produzierten Unterlagen empfohlen). Bei Bedarf kann man das Gerät mit Hilfe der regulier-
baren Beine, die sich unter dem Gehäuse des Gerätes befi nden ausnivellieren (Bild 5).
Die Regeln des Anschlusses an das Stromnetz:
• Es sollte geprüft werden, ob die Spannung im Stromnetz der auf dem Leistungsschild des Gerätes angegebenen Span-
nung entspricht (Bild 7 Pos. 3)
• Um das Gerät an das Stromnetz anzuschließen, sollte der Stromkabel an den Klemmkasten, der sich auf der hinteren
Seite des Gerätes befi ndet (Bild 7 Pos. 2), angeschlossen werden. Der Stromkabel samt dem Stecker ist KEIN TEIL
des Sets und muss zusätzlich gekauft werden.
• Das Gerät muss unbedingt mit Hilfe einer Äquipotential-Schraube (Bild 7 Pos.I), die sich hinten am Gerät befi ndet an eine
Einrichtung zum Potentialausgleich angeschlossen werden. Sie ist mit folgendem Symbol markiert:
Um das Gerät an die Einrichtung zum Potentialausgleich anzuschließen sollte man:
• Die Mutter von der Schraube abschrauben
• Die Äquipotential-Leitung einsetzen
• Die Mutter daran festschrauben
• Das zweite Ende der Äquipotential-Leitung sollte an die (Potential-) Ausgleichsschiene angeschlossen werden.
Bild 6. Der Anschluss des Gerätes an die Einrichtung zum Potentialausgleich
Technische Parameter des Gerätes
Elektroherd, Aufsatzmodell
SL32210T
2
5200 W
400x700x250 mm
5x2,5 mm
Bild 5. Ausnivellieren des Gerätes
- 8 -
SL32410T
4
10400 W
400 V, 50 Hz
800x700x250 mm 1200x700x250 mm
2
SL32610T
6
15600 W
5x4 mm
2
