tem albo jakimikolwiek czynnościami konserwacyjnymi upewnić się, że temperatura urządzenia spadła do bezpiecznego
poziomu.
• W trakcie pracy z urządzeniem ręce osoby obsługującej muszą być suche (by uniknąć spadania kropel cieczy z rąk na
rozgrzane płyty grzewcze), a do zdejmowania ciepłych pokryw i garnków należy używać rękawic ochronnych.
• Urządzenia nie należy myć pod bieżącą wodą.
• Jakiekolwiek naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifi kowany personel techniczny (serwis
techniczny).

3. DANE TECHNICZNE

Wyposażenie frontu urządzenia (strona 2):
1 - Panel sterujący, 2 - Lampka pomarańczowa (sygnalizuje aktywny proces grzania), 3 - Płyta grzewcza 2,6 kW,
4 - Pokrętło sterujące
Typ
Model
Ilość płyt grzewczych
Łączna moc
Zasilanie
Wymiary zewnętrzne
Przewód zasilający
4. INSTALACJA
• Po rozpakowaniu należy sprawdzić, czy urządzenie nie ma widocznych uszkodzeń. Jeżeli urządzenie zostało uszko-
dzone podczas transportu nie wolno go podłączać!
• Przed pierwszym uruchomieniem należy usunąć folię ochronną z urządzenia. Powierzchnie zewnętrzne umyć ściereczką
nasączoną ciepłą wodą z dodatkiem środka odtłuszczającego,
• a następnie osuszyć. Nie stosować środków mogących zarysować powierzchnię.
• Kuchnię należy ustawić na blacie lub stabilnej, wypoziomowanej podstawie (zaleca się stosowanie podstaw produkowa-
nych w Stalgast Radom Sp. z.o.o.). W razie potrzeby kuchnię można dodatkowo wypoziomować za pomocą regulowa-
nych nóg znajdujących się pod obudową urządzenia (Rys. 5)
Warunki przyłączenia do sieci elektrycznej:
• Należy sprawdzić, czy napięcie w sieci energetycznej odpowiada napięciu wskazanemu na tabliczce znamionowej urzą-
dzenia (Rys. 7 Poz. 3)
• Aby podłączyć urządzenie do sieci elektrycznej należy dokonać podłączenia przewodu zasilającego do skrzynki zaci-
skowej znajdującej się na tylnej ścianie urządzenia (Rys. 7 Poz. 2). Przewód zasilający z wtyczką NIE JEST częścią
zestawu i należy go dokupić.
• Urządzenie obowiązkowo należy przyłączyć do instalacji wyrównującej potencjały elektryczne za pomocą śruby ekwipo-
tencjalnej (Rys. 7 Poz.1) znajdującej się z tyłu urządzenia. Jest ona oznaczona następującym symbolem:
Aby przyłączyć urządzenie do instalacji wyrównującej potencjały elektryczne należy:
• odkręcić nakrętkę na śrubie
• wprowadzić przewód ekwipotencjału
• przykręcić nakrętkę do oporu
• drugi koniec przewodu ekwipotencjalnego podłączyć do szyny wyrównawczej.

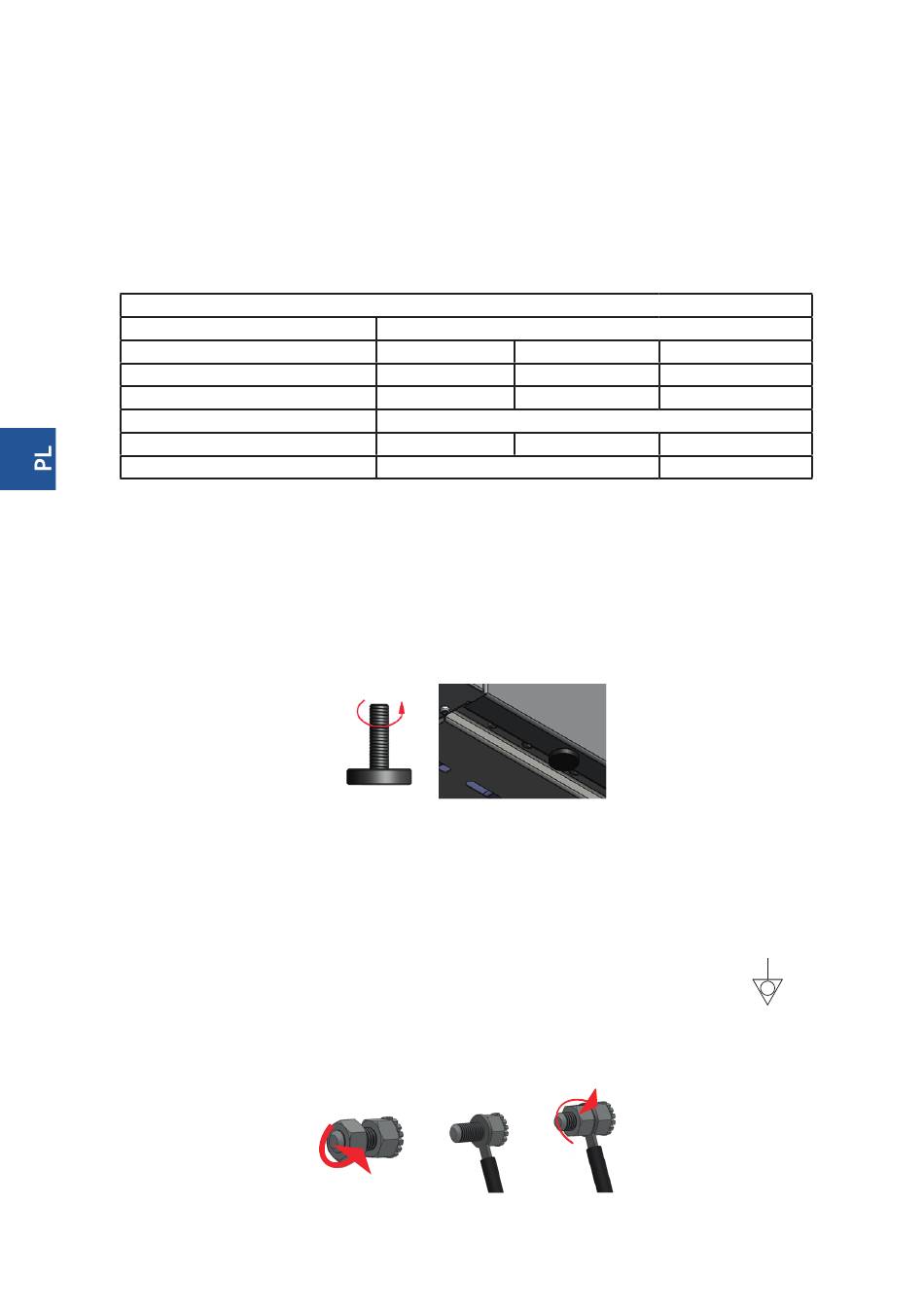

Rysunek 6. Podłączenie urządzenia do instalacji wyrównującej potencjały elektryczne.
Parametry techniczne urządzenia
Kuchnia nastawna elektryczna
9705000
2
5200 W
400x700x250 mm
5x2,5mm
Rysunek 5. Poziomowanie urządzenia
- 4 -
9706000
4
10400 W
400 V, 50Hz
800x700x250 mm 1200x700x250 mm
2
9707000
6
15600 W
5x4mm
