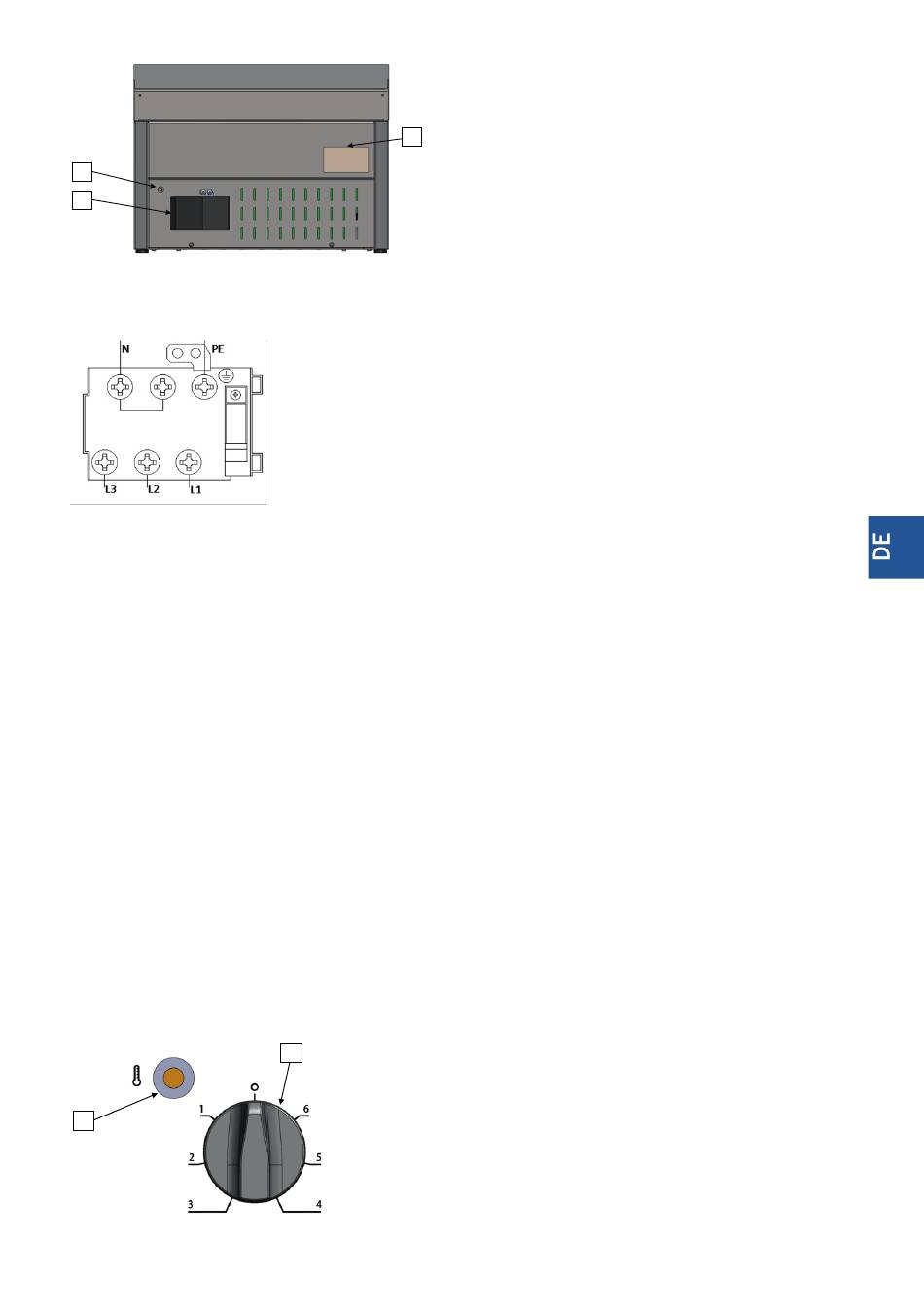

Bild 7. Ansicht von hinten – das Gerät SL32210T. Die Geräte SL32410T und SL32610T sind analog ausgestattet.
Das Stromkabel sollte ein biegsames, ölbeständiges Kabel mit der Erdungsader und mit einer Polychloropren-Hülle sein – es
kann durch den Hersteller vorbereitet werden und ist direkt bei ihm oder in den speziellen Reparaturbetrieben erhältlich!
Bild 8. Anschluss des Gerätes an die elektrische Installation.
• Der Anschluss des Gerätes an das Stromnetz kann nur durch eine Person mit entsprechender Zulassung im Bereich der
Elektrik durchgeführt werden.
• Das Gerät sollte an eine Dreiphasen-Steckdose mit einer Stromversorgung von 400V 50Hz, die mit einem Ausschalter
mit Fehlerstromschutz 1n=30mA ausgestattet ist, mit Hilfe des Steckers oder unmittelbar an die Stromversorgungsin-
stallation angeschlossen werden.
ACHTUNG!!! Bei dem ersten Gebrauch des Gerätes sollte der Prozess des „Ausbrennens", gemäß den
untenstehenden Punkten, durchgeführt werden:
• Das Gerät gemäß der obenstehenden Anleitung installieren.
• Die Drehknöpfe aller Heizplatten auf die Position „6" einstellen.
• Etwa 15 Minuten abwarten
Nach der Durchführung des obigen Prozesses kann man zum normalen Betrieb des Gerätes übergehen. Während der
ersten Inbetriebnahme des neuen Herdes fi ndet eine Absonderung unangenehmer Gerüche statt, die von dem natürlichen
Ausbrennen der noch ungebrauchten Heizelemente stammen. Nach dem ersten Ausbrennen verschwinden die Gerüche.
5. BEDIENUNG DES GERÄTES
Vor dem Einschalten des Gerätes sicherstellen, ob es richtig installiert wurde und ob sein technischer Zustand
eine sichere Nutzung erlaubt.
• Vor dem Beginn der Arbeit sollte der Drehknopf (Bild 9 Pos. 2) auf die Position „0" eingestellt werden.
• Um das Gerät einzuschalten, sollte man den Drehknopf nach links drehen und die gewünschte Temperatur einstellen
(Position I – minimale Leistung des Gerätes, Position 6 – maximale Leistung). Der Prozess des Erhitzens der Heizplatte
wird durch das orangefarbene Signallämpchen angezeigt (Bild 9 Pos. I).
• Der Herd ist mit Temperaturbegrenzern ausgestattet, die die Leistung der Heizplatten im Falle der Nutzung ohne Wär-
mezufuhr herabsetzen.
• Zum Zwecke der Abschaltung des Herdes sollte der Drehknopf auf die Position „0" mit einer Bewegung gegen den
Uhrzeigersinn eingestellt werden (das Signallämpchen erlischt) und das Gerät sollte vom Stromnetz getrennt werden.
1
Bild 9. Steuerungselemente des Gerätes
3
PE – Schutzleitung (gelb-grün)
N – Nullleiter (blau)
L1, L2, L3 – Phasenleitung (die restlichen Farben)
2
1. Signallämpchen
2. Drehknopf der Steuerung
Elemente des hinteren Panels des Gerätes:
1. Äquipotential-Schraube
2. Klemmkasten
3. Leistungsschild
