1
2

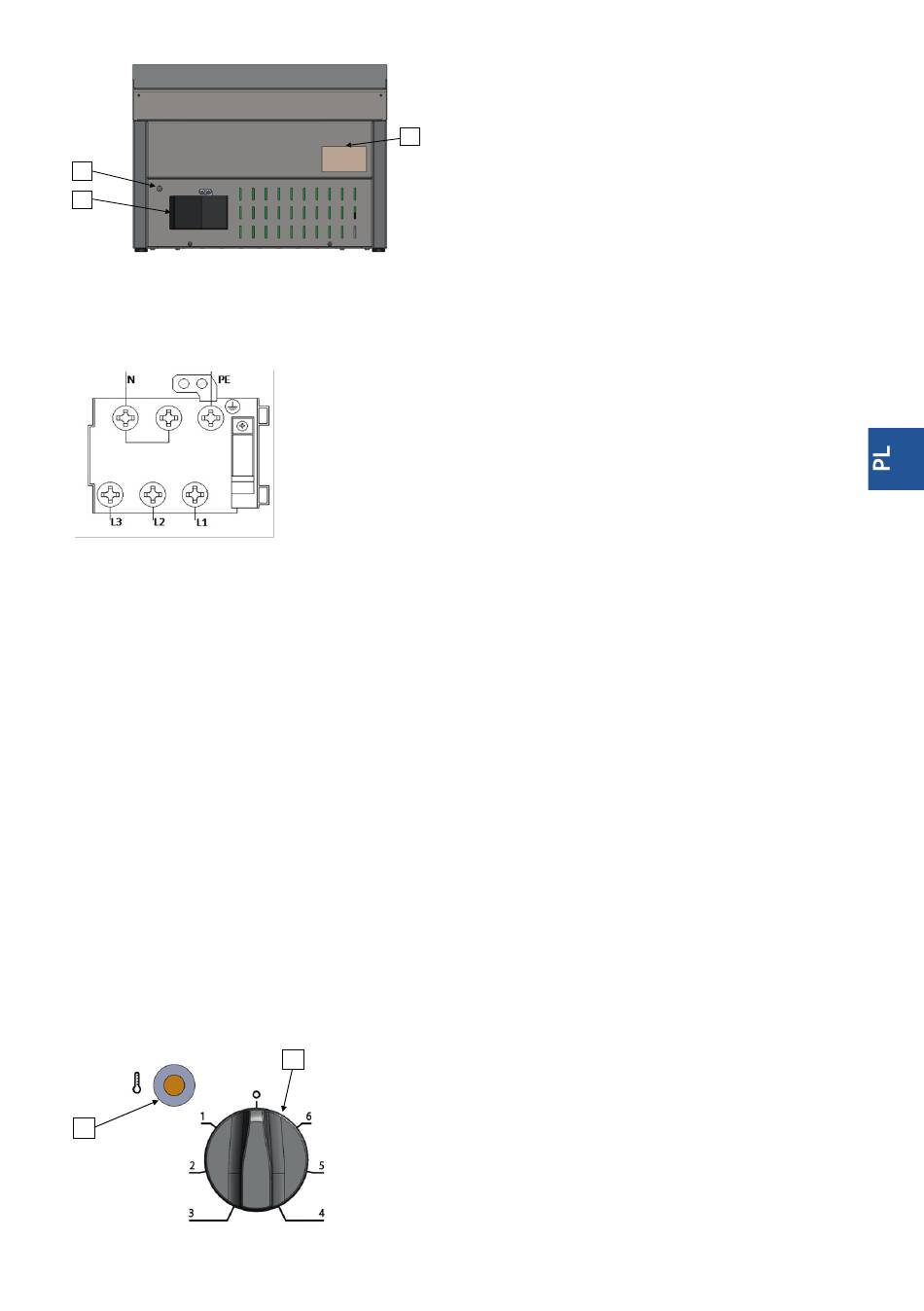

Rysunek 7. Widok od tyłu na urządzenie 9705000. Urządzenia 9706000 oraz 9707000 są wyposażone
analogicznie.
Przewód zasilający powinien być przewodem giętkim, olejoodpornym, z żyłą uziemiającą, o powłoce polichloroprenowej -
może być przygotowany przez wytwórcę i dostępny u niego lub w specjalistycznych zakładach naprawczych!
Rysunek 8. Podłączenie urządzenia do instalacji elektrycznej
• Podłączenia urządzenia do sieci elektrycznej może dokonać wyłącznie osoba z uprawnieniami elektrycznymi.
• Urządzenie należy podłączyć do gniazda trójfazowego zasilanego prądem elektrycznym 400V 50Hz wyposażonego w
wyłącznik z zabezpieczeniem różnicowo-prądowym In=30mA za pomocą wtyczki lub bezpośrednio do instalacji zasila-
jącej.
UWAGA!!! Należy przeprowadzić proces „wypalenia" urządzenia podczas pierwszego użycia wg. poniższych
punktów:
• zainstalować urządzenie zgodnie z powyższą instrukcją
• ustawić pokrętła sterujące wszystkich płyt w pozycji '6'.
• odczekać około 15minut
Po przeprowadzeniu powyższego procesu można przystąpić do normalnej pracy z urządzeniem. Podczas pierwszego
uruchomienia fabrycznie nowej kuchni następuje wydzielanie się nieprzyjemnych zapachów pochodzących z naturalnego
wypalania się zakonserwowanych grzałek. Zapachy po pierwszym wypaleniu znikną.
5. OBSŁUGA
Przed włączeniem urządzenia należy się upewnić, że zostało ono poprawnie zainstalowane, oraz jego stan
techniczny pozwala na bezpieczną eksploatację.
• Przed rozpoczęciem pracy pokrętło sterujące (Rys.9 Poz. 2) powinno być ustawione w pozycji „0" .
• Aby włączyć urządzenie należy przekręcić pokrętło w lewą stronę i ustawić docelową temperaturę (pozycja 1 – minimal-
na moc urządzenia, pozycja 6 – maksymalna). Proces podgrzewania płyty grzewczej sygnalizowany jest pomarańczową
lampką sygnalizacyjną (rys. 9 poz.1).
• Kuchnia jest wyposażona w ograniczniki temperatury obniżające moc płyt grzewczych w przypadku eksploatacji bez
odbioru ciepła
• W celu wyłączenia kuchni należy ustawić pokrętło w pozycji „0" ruchem zgodnym do wskazówek zegara (lampka sygna-
lizacyjna zgaśnie) i odłączyć zasilanie elektryczne.
1
Rysunek 9. Elementy sterujące urządzenia
Elementy panelu tylnego urządzenia:
3
1. Śruba ekwipotencjału
2. Skrzynka zaciskowa
3. Tabliczka znamionowa
PE – przewód ochronny (żółto-zielony)
N – przewód neutralny (niebieski)
L1, L2, L3 – przewody fazowe (pozostałe kolory)
2
1.
Lampka sygnalizacyjna
2.
Pokrętło sterujące
- 5 -
