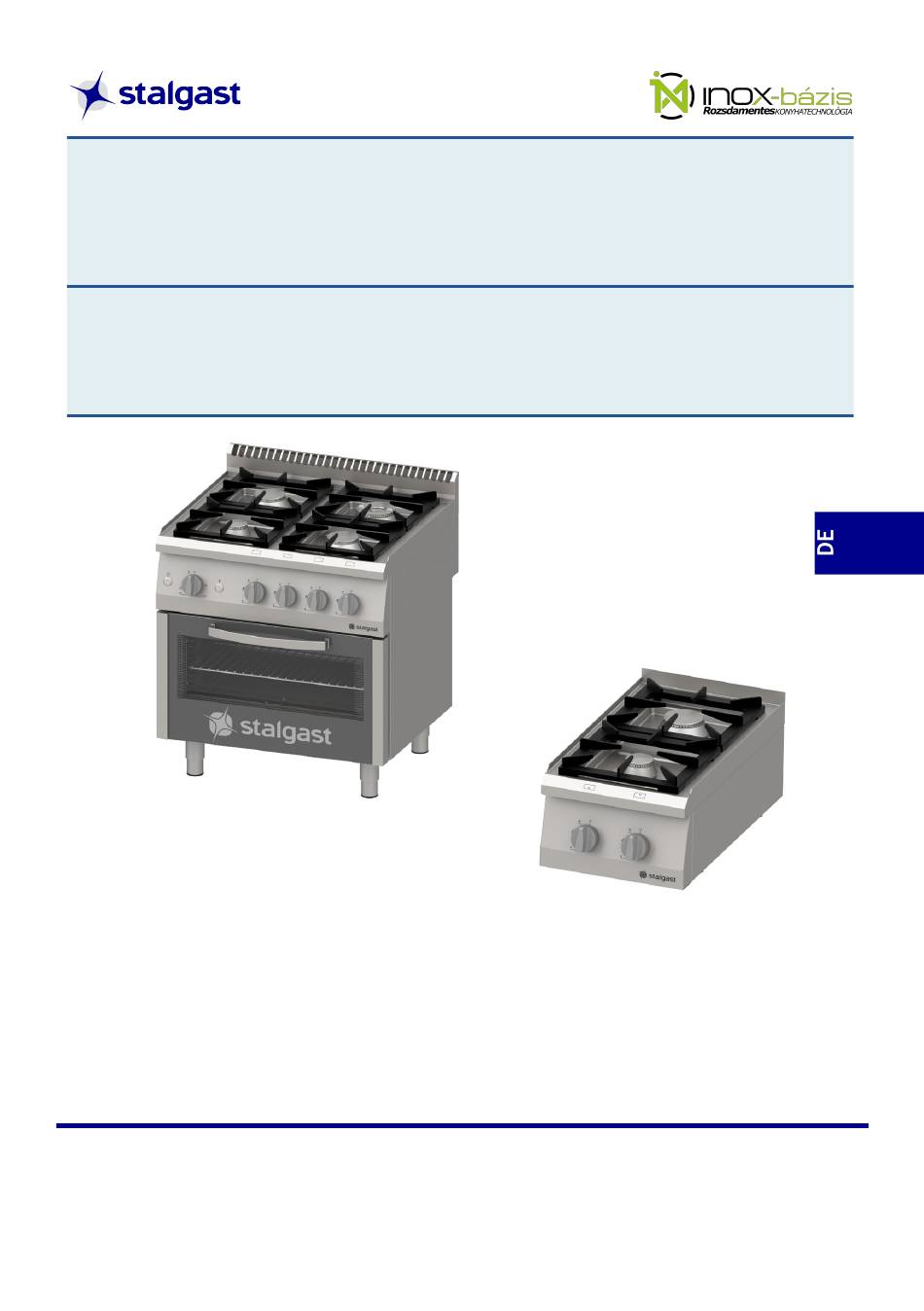

GASHERD MIT GASBACKOFEN
KGPG-4(*)(**), KGPG-6(*)(**):
9710110, 9710130, 9710210, 9710230, 9710310, 9710330,
9711110, 9711130, 9711210, 9711230
GASHERD ALS TISCHGERÄT
KG-2(*)(**), KG-4(*)(**), KG-6(*)(**):
9705110, 9705130, 9705210, 9705230, 9706110, 9706130, 9706210, 9706230,
9706310, 9706330, 9707110, 9707130, 9707210, 9707230
Die Ziffer zeigt die Anzahl der Brenner an
(*) – die Variante der Brenneranordnung, die die Wärmeleistung bestimmt
(**) – Herdtyp im Hinblick auf die Größe und die Ausstattung
Bedienungsanleitung / Anleitung für den Installa-teur
Werbung
Verwandte Anleitungen für Stalgast KGPG-4 Serie
Inhaltszusammenfassung für Stalgast KGPG-4 Serie
- Seite 1 GASHERD MIT GASBACKOFEN KGPG-4(*)(**), KGPG-6(*)(**): 9710110, 9710130, 9710210, 9710230, 9710310, 9710330, 9711110, 9711130, 9711210, 9711230 GASHERD ALS TISCHGERÄT KG-2(*)(**), KG-4(*)(**), KG-6(*)(**): 9705110, 9705130, 9705210, 9705230, 9706110, 9706130, 9706210, 9706230, 9706310, 9706330, 9707110, 9707130, 9707210, 9707230 Die Ziffer zeigt die Anzahl der Brenner an (*) –...
- Seite 2 - 2 -...
- Seite 3 Wir danken Ihnen für den Kauf unseres Produkts. Bitte machen Sie sich vor dem ersten Gebrauch genau mit der Bedienungsanleitung bekannt. Das Kopieren der vorliegenden Bedienungsanleitung ohne das Einverständnis des Herstellers ist verboten. Die Bilder und Zeichnungen haben nur einen Überblickscharakter und können sich von dem gekauften Gerät unterscheiden.
- Seite 4 schperrenden Ventils verschließen. • Im Falle der Entzündung des aus einem undichten Ventil der Gasflasche austretenden Gases sollte man: - eine nasse Decke auf die Flasche werfen, um die Flasche zu kühlen und das Ventil an der Flasche verschließen. • Stecken Sie in die Öffnungen in dem Gehäuse des Gerätes keine Gegenstände ein. •...
- Seite 5 für den Nutzer gefährlichen Situationen führen oder zur Beschädigung des Gerätes selbst. • Während des Betriebes erhitzt sich das Gerät – so dass man auf die Möglichkeit achten sollte, sich beim Kontakt mit seiner Oberfläche zu verbrennen. Nach dem Ausschalten des Gerätes sinkt die Temperatur langsam.
- Seite 6 Im Herd montierte Die Lage der Gesamtleistung Herdmodell Abmessungen [mm] Brenner [kW] Brenner [kW] SL33610TE 3,5 + 3 x 5 + 2 x 7 32,5 SL33610TP 1200x700x250 Bild 7 (Bild 4a) SL33620TE 3,5 + 2 x 5 + 2 x 7 + 9 36,5 SL33620TP SL33210TP, SL33210TE...
- Seite 7 Technische Daten der Herdbrenner (Oberflächenbrenner) Abmessungen Anzahl der Die im Herd montier- Die Anordnung Gesamtleistung Herdmodell [mm] Brenner ten Brenner [kW] der Brenner [kW] SL33413SE 3,5 + 2 x 5 + 7 20,5 SL33413SP SL33423SE 800x700x850 3,5 + 5 + 2 x 7 Bild 8 22,5 Bild 2...
- Seite 8 4. DIE BEDIENUNG DES GERÄTES Vor dem Einschalten des Gerätes vergewissern, ob es richtig installiert wurde, ob sein technischer Zustand eine sichere Nutzung erlaubt. 4.1. Der Herd • Vor der Benutzung des Herdes auf die richtige Anordnung der oberen Teile des Brenners achten (Brennersockel und Flammenteiler).
- Seite 9 Bild 11. Die Einstellung des Drehknopfes bei der nur der Pilotbrenner durch das Gas versorgt wird. • Das Gas an dem „Pilotbrenner“ mit Hilfe eines zuvor vorbereiteten Streichholzes oder Zündgerätes anzünden und den eingedrückten Drehknopf 20 Sekunden lang halten (d.i. die für die Aktivierung der Sicherung erforderliche Zeit) ACHTUNG! Indem man anfängt, den Pilotbrenner anzuzünden, sollte man daran denken, dass sich in der Armatur Luft befindet, die durch das aus der versorgenden Installation zufließende Gas ver-...
- Seite 10 Bild 14. Die Einstellung des Drehknopfes, bei der ein völliges Absperren des Gaszuflusses zu dem Backofenbrenner stattfindet. • Das Ventil an der Flasche mit dem Propan-Butan-Gas öffnen, die mit einem Reduzierventil ausge- stattet ist, der am Austritt einen Druck aufweist, der dem Leistungsschild des Gerätes entspricht (nur bei den mit dem Propan-Butan-Gas versorgten Herden).
- Seite 11 • Den Drehknopf auf die gewünschte Temperatur (gegen den Uhrzeigersinn) drehen und dann durch die Öffnung in der Platte der Backofenkammer nachprüfen, ob das Gas am Brenner angezündet wurde. • Nach der Vergewiserung, dass der Brenner in Betrieb gesetzt wurde, die Tür schließen und etwa 15 Minuten warten, um die Verteilung der Temperatur in der Backofenkammer auszugleichen.
- Seite 12 oder Informationstafel Ihrer Gemeinde. • Elektrische und elektronische Geräte können auch an Servicestellen zurückgelassen werden. Sol- lte eine Reparatur wirtschaftlich nicht nachvollziehbar oder technisch unmöglich sein, ist der Servi- cedienst dazu verpflichtet, das Gerät kostenlos entgegenzunehmen. • Sie können verbrauchte Geräte auch bequem von Zuhause aus übergeben. Sollten Sie keine Zeit oder keine Möglichkeit haben, Ihr Gerät zum entsprechenden Sammelpunkt zu bringen, können Sie sich diesbezüglich an eine spezialisierte Dienstleistungsfirma wenden und die Abholung arrangie- ren.
- Seite 13 CY, CH, CZ, ES, GB, GR, IE, II2H3+ IT, LT, LV, PT, SI, SK II2E3B/PP AT, CH II2H3B/PP BE, FR II2E+3+ II2EK3B/P II2H3B/P 8.2. Die Charakteristik der Brenner Die Wärmeleistung des Brenners: 3,5 kW / thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar)
- Seite 14 Die Wärmeleistung des Brenners: 7 kW / thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar) Düse (mm) Gasverbrauch 2Lw (G27) 2,20 0,81m 2K (G25,3) 2,00 0,84m 2E+ (G20←→G25) 20-25 1,90 0,81m Erdgas 2E (G20) 1,90 0,73m 2H (G20) 1,90 0,73m 2H (G20) 1,80...
- Seite 15 3B/P (G30) 0,20 0,25 3(B/P)P (G30/31) 28-30/37 0,20 0,25 3B/P (G30) 0,20 0,25 Flüssiggas 3P (G31) 0,20 0,25 3B/P (G30) 0,20 0,25 3P (G31) 0,20 0,25 Die Wärmeleistung des Brenners des Backofens : 5 kW / thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar)
- Seite 16 Anbringen der Abdeckung des Brenners Wärmele- Anbringen Der Gasdruck istung des Luftabdeckung Gasart (mbar) Benners (kW) (mm) H = 16 H = 14 H = 14 H = 14 H = 14 H = 12 H = 12 H = 12 H = 12 G25.3 H = 8...
- Seite 17 8.3. Installation Der Herd kann an die Gasinstallation oder an die Gasflasche nur durch eine Person angeschlos- sen werden, die über eine Berechtigung für die Durchführung von Installationediensten verfügt. Die Umstellung des Herdes auf eine andere Gasart muss ein authorisierter Installateur durchführen. •...
- Seite 18 Elemente des hinteren Panels: 1. Leistungsschild 2. Gasanschlüsse 3. Klemmkasten Bild 19. Die Ansicht des Gerätes von hinten. c. Die Umstellung des Herdes auf eine andere Gasart für die Oberflächenbrenner besteht in: • Dem Austausch der Düsen in den Gasbrennern – die Durchmesser der Düsen für den entsprechen- den Gas sind in den Tabellen im Teil „Charakteristik der Brenner”...
- Seite 19 werden) • In dem Austausch der Bypass-Düse im Gasventil • Im Anlegen der Luftabdeckung (Bild 23) Um die Düsen im Pilotbrenner und im Brenner auszutauschen sollte man die Backofentür abnehmen (Bild 21, Pos.3), aus dem Backofen die unteren Kammerplatten abnehmen (Bild 21, Pos.1) und als nächstes die Blechschrauben abschrauben und die Abdeckung des Backofenbrenners abmontieren (Bild 21, Pos.2).
- Seite 20 (20mbar) auf den Leistungsschild auf (Bild 19, Pos. 1, Bild 25), das sich am Herd und auf der Garan- tiekarte befindet 1. Gerätemodell 2. Katalog-Code 3. Seriennummer – Herstellungsjahr 4. Schutzart 5. Reingewicht Model Nr kat. Stalgast Radom Sp. z o.o KG-6,36,5.7.01/PET-2.7 WN102456 P647363/2019 Elektrischer Teil Plac Konesera 9, Budynek O 03-736 Warszawa 6. Spannung IP24 7.
- Seite 21 PE – Schutzleitung (gelb-grün) N – Nullleiter (blau) L1 – Phasenleitung (die restlichen Farben) Bild 27. Anschluss des Gerätes an die elektrische Installation. • Der Anschluss des Gerätes an das Stromnetz kann nur durch eine Person mit entsprechender Zu- lassung im Bereich der Elektrik durchgeführt werden. •...
- Seite 22 Inox-Bázis Kft. Arany János u. Központi Major 9090 Pannonhalma, Ungarn info@inoxbazis.hu - 22 -...
