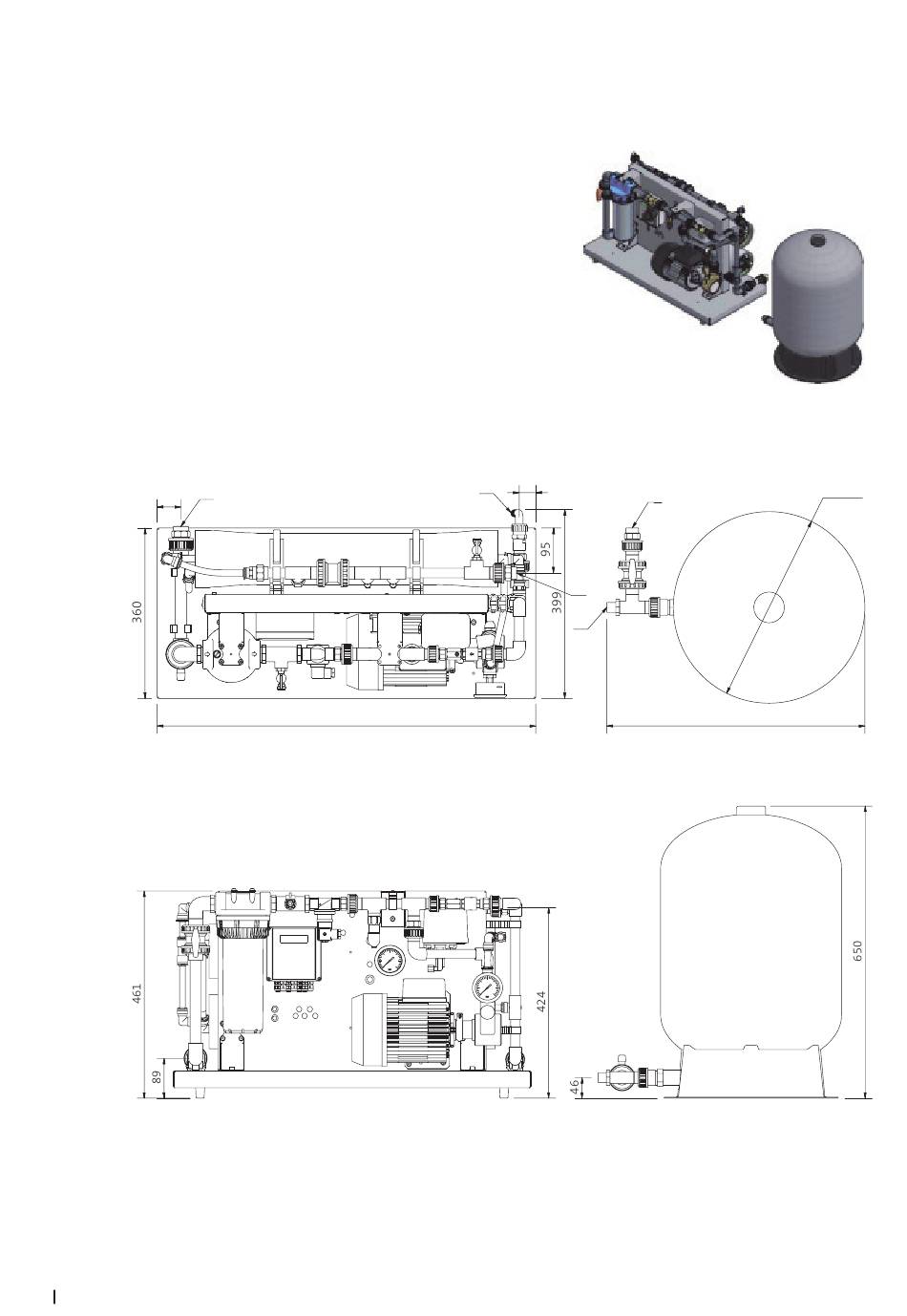

10.3 Abmessungen
AX 05, 12 und 20
Anschlüsse: Seitenansicht
A = Rohwasser (PVC Ø 25 mm)
B = Permeat (PVC Ø 20 mm)
C = Abwasser (Schlauchtüle Ø 16 mm)
D = Verbindung Permeat (Flexibler Schlauch)
Elektrischer Anschluss:
230V / 50Hz
Draufsicht
35
C
p405
A
B
50
D
D
800 545
Vorderansicht
42
Anhang
