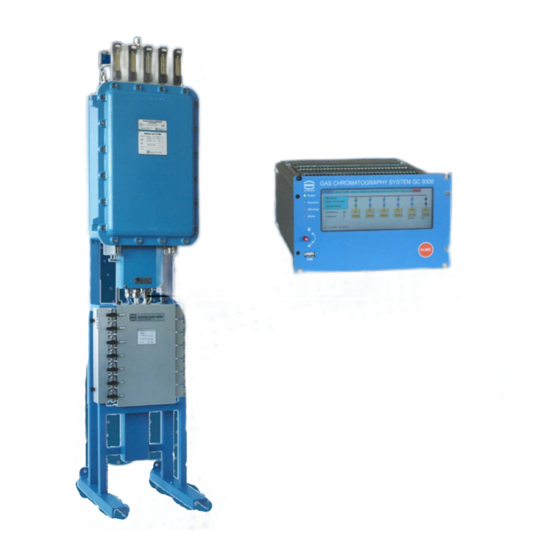

Prozess-gaschromatograph
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für RMG PGC 9300 Serie
Inhaltszusammenfassung für RMG PGC 9300 Serie

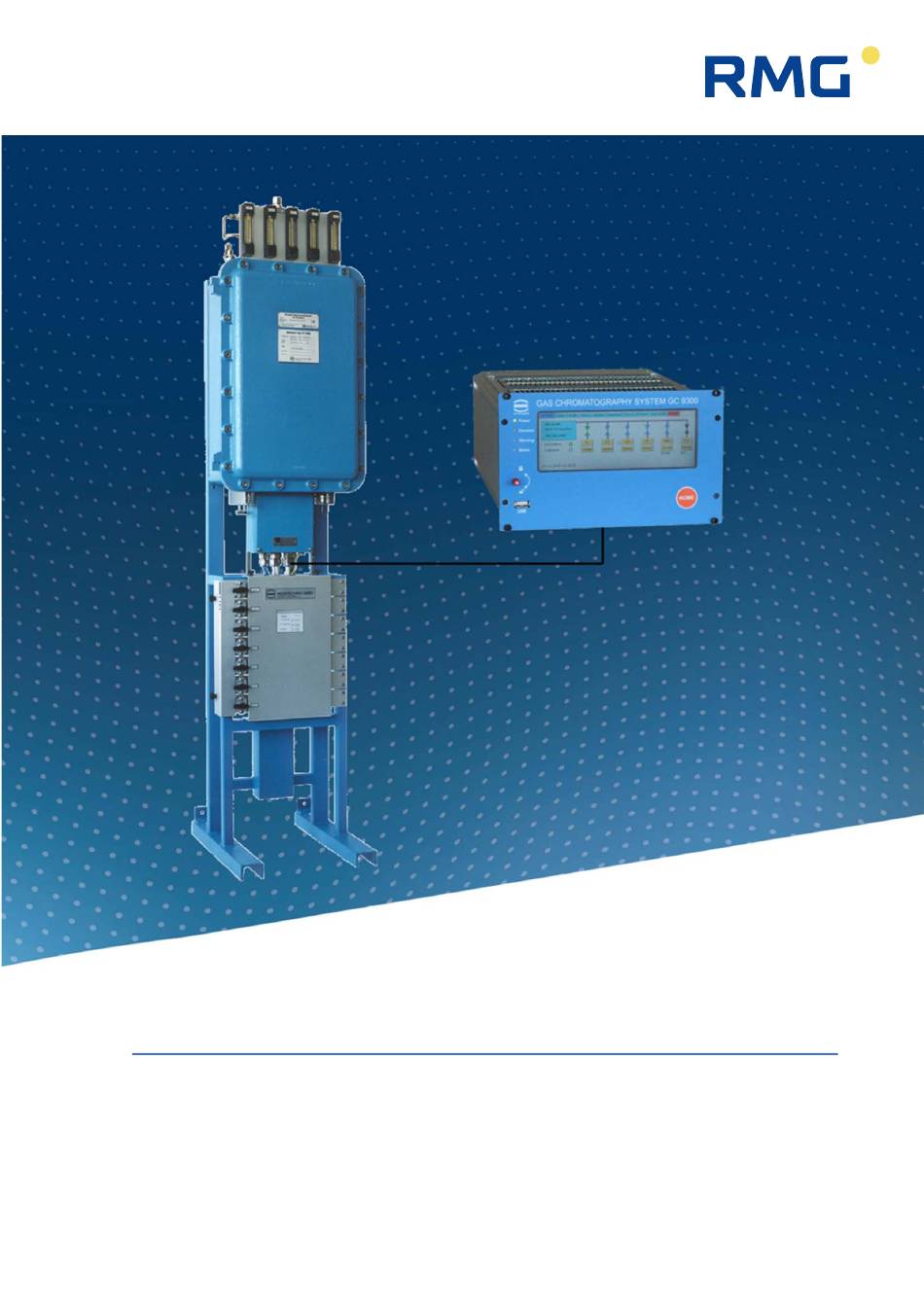

- Seite 1 Wartungsbuch Prozess-Gaschromatograph PGC9300 Stand: 07.12.2020 Version:...
- Seite 2 Kontakt Hersteller Für technische Auskünfte steht unser Kundenservice zur Verfügung Adresse RMG Messtechnik GmbH Otto-Hahn-Straße 5 D-35510 Butzbach Telefon Zentrale +49 6033 897 – 0 Telefon Service +49 6033 897 – 0 Telefon Ersatzteile +49 6033 897 – 173 +49 6033 897 – 130 Email service@rmg.com...
- Seite 3 Daten zum PGC9300 Wartungsbuch PGC 930 Herstellernummer PGC Herstelljahr PGC Seriennummer Messwerk Herstellernummer GC 9300 Herstelljahr GC 9300 Softwareversion GC 9300 Zugelassen für Brennwert Gasbeschaffenheit Betreiber Station Erstinbetriebnahme Typ / Trägergas Säulentemperatur Säulendruck Spülzeit [°C] [kPa] Säule A Säule B Säule C Datum Unterschrift...
- Seite 4 Wartungsbuch PGC 930 Reparatur / Komponententausch Herstellernummer PGC Herstelljahr PGC Seriennummer Messwerk Herstellernummer GC 9300 Herstelljahr GC 9300 Softwareversion GC 9300 Zugelassen für Brennwert Gasbeschaffenheit Betreiber Station Erstinbetriebnahme Typ / Trägergas Säulentemperatur Säulendruck Spülzeit [°C] [kPa] Säule A Säule B Säule C Datum Unterschrift...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt 1. Anleitung zur Führung des Wartungsbuches ..........1 1.1. RMG – Empfehlung für PGC‘s ..............1 1.2. Kontrolle ....................... 2 1.2.1. Betriebsparameter am GC 9300 .............. 2 1.2.2. Flaschendrücke ..................2 1.2.3. Trägergasfilter ..................3 1.3. Wartung durch Servicetechniker ............... 3 2. -
Seite 7: Anleitung Zur Führung Des Wartungsbuches
Voraussetzung aber nicht Bestandteil, der anschließend durchzufüh- renden Eichung. Die Ergebnisse der Eichung sind im dafür vorgesehenen Tabel- lenteil 4 zu dokumentieren. 1.1. RMG – Empfehlung für PGC‘s Hinweis RMG empfiehlt bei Wartungsarbeiten des Prozessgaschromatographen der Baureihe PGC 93 X die in der folgenden Tabelle angegebenen Maßnahmen und Wartezeiten:... -
Seite 8: Kontrolle
Untergrundspeicher orientiert n.a. – not available (hierfür gibt es keine Empfehlung der Fa. RMG) 1.2. Kontrolle 1.2.1. Betriebsparameter am GC 9300 Die Sollwerte für die Betriebsparameter werden bei der Inbetriebnahme auf der ersten Innenseite dieses Buches durch die Prüfstelle eingetragen und bleiben während der Betriebszeit unverändert, sofern sie nicht durch einen RMG-Service-... -
Seite 9: Trägergasfilter
Tabellenteil 1 ebenfalls zu dokumentieren. Es ist auch eine Kennzeichnung vorzunehmen, wenn sich der PGC gerade in Störung befindet. Abzulesen sind die Drücke für: • Trägergas 1 • Trägergas 2 (falls vorhanden) • Internes Kalibriergas 1.2.3. Trägergasfilter Alle PGCs mit Molsiebsäule enthalten Trägergasfilter, die zum Teil mit Indikatoren versehen sind. -
Seite 10: Herstellervorschrift
2.1. Jährliche Wartung des Prozess-Gaschromatographen Die jährliche Überprüfung des PGC 930x ist anhand der Checkliste (Tabellenteil 4) von Personen durchzuführen, die für diese Wartung von RMG qualifiziert wurden. 2.2. Messtechnische Überprüfung / Eichung Nach Abschluss der in Abschnitt 2 beschriebenen Wartung schließt sich ggf. die routine- mäßige Eichung des Geräts an. -
Seite 11: Tabellenteil 1
Tabellenteil 1 Tabellenteil 1 Flaschendrücke Trägergasfilter Durchzuführen bei: • jedem Kontrollbesuch • jeder Wartung Eintragungen durch: • Betreiber • RMG-Service PGC9300 Wartungsbuch · DE09 · 07.12.2020... - Seite 12 Tabellenteil 1 / Flaschendrücke N : Flasche gewechselt : Gerät gestört Trägergas I Int. Kalibriergas Trägergas II Datum Kürzel Druck / bar Druck / bar Druck / bar PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 13 Tabellenteil 1 / Flaschendrücke N : Flasche gewechselt : Gerät gestört Trägergas I Int. Kalibriergas Trägergas II Datum Kürzel Druck / bar Druck / bar Druck / bar PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 14 Tabellenteil 1 / Flaschendrücke N : Flasche gewechselt : Gerät gestört Trägergas I Int. Kalibriergas Trägergas II Datum Kürzel Druck / bar Druck / bar Druck / bar PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 15 Tabellenteil 1 / Flaschendrücke Filter: U: unverfärbt T: teilweise verfärbt : Gerät gestört V: vollständig verfärbt N : gewechselt Filter am PGC Zusatzfilter am Filter ohne Flaschengestell Indikator Datum Kürzel PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 16 Tabellenteil 1 / Flaschendrücke Filter: U: unverfärbt T: teilweise verfärbt : Gerät gestört V: vollständig verfärbt N : gewechselt Filter am PGC Zusatzfilter am Filter ohne Flaschengestell Indikator Datum Kürzel PGC9300 Wartungsbuch · DE09 · 07.12.2020...
-
Seite 17: Tabellenteil 2
Tabellenteil 2 Tabellenteil 2 Wartungsmaßnahmen allgemein Durchzuführen bei: • jährlicher Routinewartung • Software-Update • Messtechnischer Prüfung • Eichung • Reparatur Eintragungen durch: • Qualifiziertes Personal • RMG-Service PGC9300 Wartungsbuch · DE09 · 07.12.2020... - Seite 18 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 19 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 20 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 21 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 22 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 23 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 24 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 25 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 26 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 27 Tabellenteil 2 / Wartungsmaßnahmen allgemein Wartungsmaßnahme Durchgeführte Maßnahmen Routinewartung Tabelle 3 Software-Update Messtechnische Prüfung Tabelle 4 Eichung Tabelle 4 Defekt s.u. Problembeschreibung Maßnahme Durchgeführt von Durchgeführt am Unterschrift PGC9300 Wartungsbuch · DE09 · 07.12.2020...
-
Seite 28: Tabellenteil 3
Tabellenteil 3 Tabellenteil 3 Jährliche Routinewartung Durchzuführen bei: • jährlicher Routinewartung Eintragungen durch: • Qualifiziertes Personal • RMG-Service PGC9300 Wartungsbuch · DE09 · 07.12.2020... - Seite 29 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 30 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 31 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 32 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 33 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 34 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 35 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 36 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 37 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
- Seite 38 Tabellenteil 3 / Jährliche Routinewartung Geprüft: n. OK n. vorh. Checkliste HD-Reduzierung Typ DRS Funktionskontrolle des Reglers Dichtheitskontrolle Funktionskontrolle Analysengasheizung (falls vorhanden) Funktionskontrolle Heizung der HD-Reduzierung (falls vorhanden) Checkliste Flaschengestell Kontrolle und Dokumentation aller Flaschendrücke Funktionstest der Flaschenheizung Funktionskontrolle der HD-Regler Überprüfung der Kontaktmanometer Funktionskontr.
-
Seite 39: Tabellenteil 4
Prüfgasanalysen Durchzuführen bei: • Messtechnischer Prüfung • Eichung Eintragungen durch: • Qualifiziertes Personal • RMG-Service Hinweis: Die handschriftliche Eintragung ist nicht erforderlich, wenn ein eindeutig beschrif- teter Ausdruck der Werte im Wartungsbuch abgeheftet wird. PGC9300 Wartungsbuch · DE09 · 07.12.2020... - Seite 40 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 1. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 2.
- Seite 41 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 42 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 43 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 44 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 45 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 1. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 2.
- Seite 46 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 47 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 48 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 49 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 50 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 6. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 7.
- Seite 51 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 52 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 53 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 54 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 55 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 11. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 12.
- Seite 56 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 57 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 58 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 59 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 60 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 16. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 17.
- Seite 61 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 62 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 63 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 64 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 65 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 21. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 22.
- Seite 66 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 67 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 68 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 69 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 70 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 26. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 27.
- Seite 71 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 72 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 73 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 74 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 75 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 31. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 32.
- Seite 76 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 77 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 78 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 79 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 80 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 36. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 37.
- Seite 81 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 82 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 83 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 84 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 85 Tabellenteil 4 / Prüfgasanalysen Ablauf einer messtechnischen Prüfung / Eichung 41. Durchführung einer Grundkalibrierung (PGC 9301, PGC 9302, PGC 9303) bzw. normalen Kalibrierung (PGC 9304) mit Protokollierung der - Retentionszeiten (RTZ, bzw. RT) - Responsefaktoren (RFZ / GLK bzw. RF) 42.
- Seite 86 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 87 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 88 Tabellenteil 4 / Prüfgasanalysen Eichrelevant? Prüfgas 1 Prüfgas 2 Fehler Fehler ↓ Soll absolut Soll absolut Brennwert Normdichte Stickstoff Methan Kohlendioxid Ethan Propan iso-Butan n-Butan neo-Pentan iso-Pentan n-Pentan Hexan (C6+) Heptan Oktan Nonan Sauerstoff Helium Wasserstoff PGC9300 Wartungsbuch · DE09 · 07.12.2020...
- Seite 89 Tabellenteil 4 / Prüfgasanalysen Überprüfung des Chromatogramms des internen Kalibriergases Überprüfung des Chromatogramms von Prüfgas 1 Überprüfung des Chromatogramms von Prüfgas 2 Überprüfung des Chromatogramms von Prüfgas 3 Überprüfung des Chromatogramms von Prüfgas 4 Überprüfung des Chromatogramms von Prüfgas 5 Überprüfung des Chromatogramms von Prüfgas 6 Überprüfung des Bereichs der Stromausgänge Überprüfung der eichrechtlich übertragenen Werte an den Ausgängen...
- Seite 90 Kontakt Technische Änderungen vorbehalten Weitere Informationen Wenn Sie mehr über die Produkte und Lösungen von RMG erfahren möchten, besuchen Sie unsere Internetseite: www.rmg.com oder setzen Sie sich mit Ihrer lokalen Vertriebsbetreuung in Verbindung RMG Messtechnik GmbH Otto-Hahn-Straße 5 35510 Butzbach, Deutschland Tel: +49 (0) 6033 897 –...
