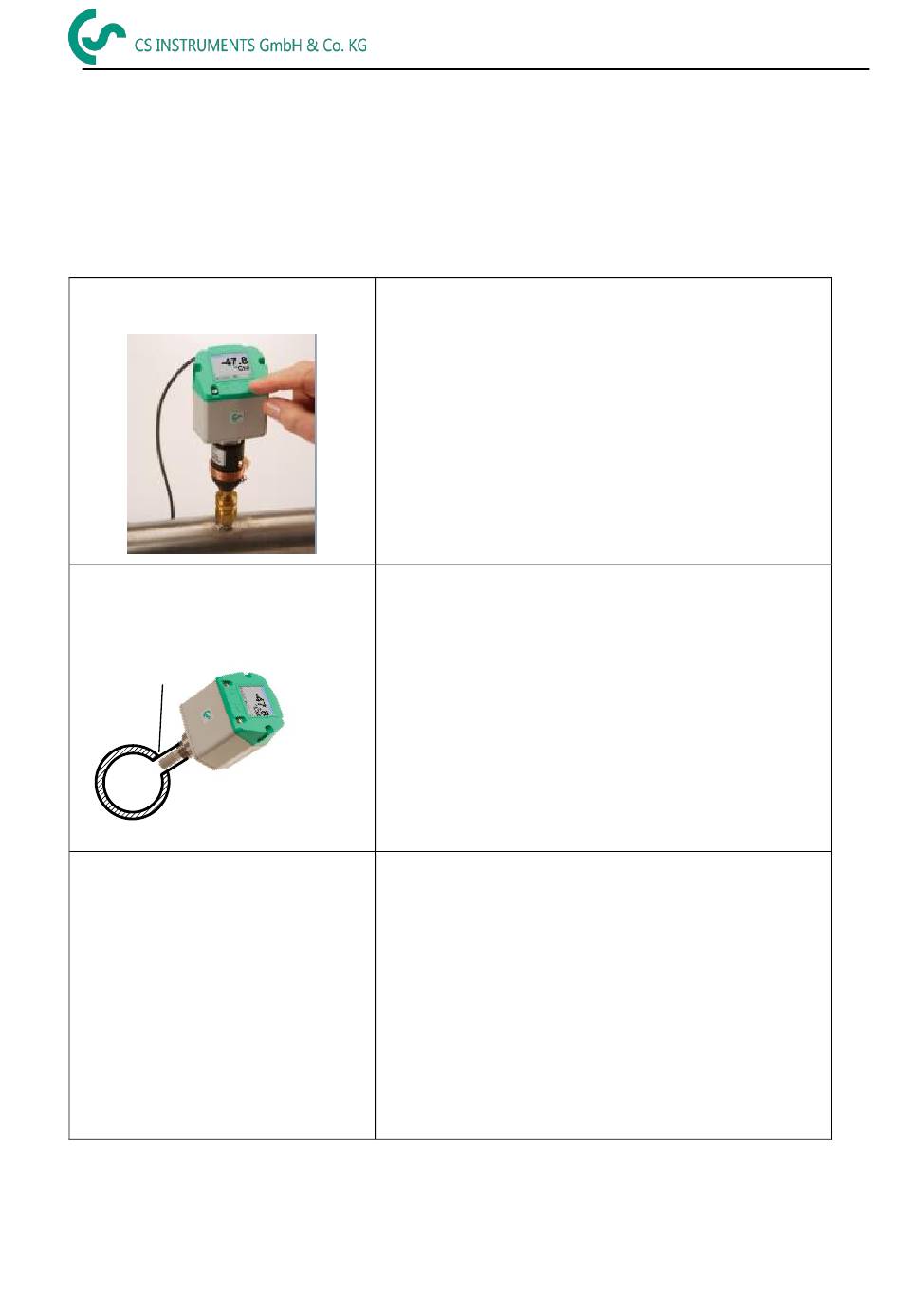

Einbau

Hinweis: CS empfiehlt den indirekten Einbau mit Messkammer
Vorteil: Einfaches Einbauen und Ausbauen des Fühlers ohne Leitungsunterbrechung. Durch
Schnellkupplung schnelle Angleichzeit. Optimaler Sensorschutz.
FA 500
Normanschluss
Druckluftleitung
FA 500
Druckluftleitung
Indirekt im Druckluftnetz
Fühler mit der Messkammer über eine
Schnellkupplung mit der zu messenden Druckluft
verbinden. Bei öl- und schmutzhaltiger Druckluft
einen Vorfilter vor der Messkammer installieren. Über
die Kapillarleitung der Messkammer strömt
kontinuierlich etwas Druckluft ab (bei 7 bar ca. 1
Messkammer
l/min expandiert). Die Reaktionszeiten für den
Feuchtemesswert sind kürzer als bei der direkten
Montage.
Direkt im Druckluftnetz
Fühler mit dem G 1/2"-Gewinde druckdicht in einen
Stutzen mittig oder oben in die zu messende
Druckluftleitung einschrauben. Darauf achten, dass
dicht am Druckluftstrom gemessen wird. Bei
Sackleitungen und nicht strömender Druckluft
ergeben sich sehr lange Reaktionszeiten für den
Feuchtemesswert.
Messbare Gase
Allgemein kann die Feuchte in allen nicht korrosiv
wirkenden Gasen gemessen werden. Bei korrosiven
Gasen bitte bei CS Instruments GmbH rückfragen
