Dassault Brequet Rafale C01
11 Seitenleitwerk
Den Holm (4) in das Seitenleitwerk (3) einkleben. Den Ausschnitt für den Holm (4) am hinteren Rumpfteil (2)
ausschneiden und das Seitenleitwerk aufkleben.
12 Tragflächen
In die Tragflächen (18) werden die Servos für die Querruder eingebaut. Die Servos werden auf ein Sperrholzbrett
(großer ovaler Ausschnitt vom Spant 10), das als Verstärkung dient, geklebt. Die Schlitze für die Ruderhörner der
Servos werden aus der Tragfläche ausgeschnitten.
Die Ruderhörner (20) auf die Unterseite der Querruder kleben.
Das Kunststoffrohr (76) für die Antenne wird durch die Tragfläche und durch den Raketenträger
(39+40)
eingeklebt. Durch die Anschlussrippe (14) und den Rumpf (1) ein Loch bohren, damit das Rohr in den Rumpf
gesteckt werden kann.
Die Raketenträger werden aus den Stanzteilen (39+40) verklebt. Dabei wird das harte Sperrholz als mittlere Lage
genommen. In die äußere Öffnung der Tragfläche ein Stück Restholz (45) zur Verstärkung kleben und die Träger
dagegenkleben. Das Rohr für die Antenne durch die Raketenträger nach außen führen.
Die Raketen (41) werden aus dem Balsarundstab hergestellt. Die Leitwerke (42 + 43) werden aus der Folie
ausgeschnitten, das Balsa geschlitzt und eingeklebt.
Die Tragflächen werden an das vordere Rumpfteil (1) und an die Anschlussrippen (14+15) angeklebt. Die
Übergänge zum vorderen Rumpfteil (1) werden mit zwei Lagen Gewebeband (80 g) und Harz verklebt. Die
Übergänge spachteln, nicht schleifen, damit das Gewebe nicht verletzt wird.

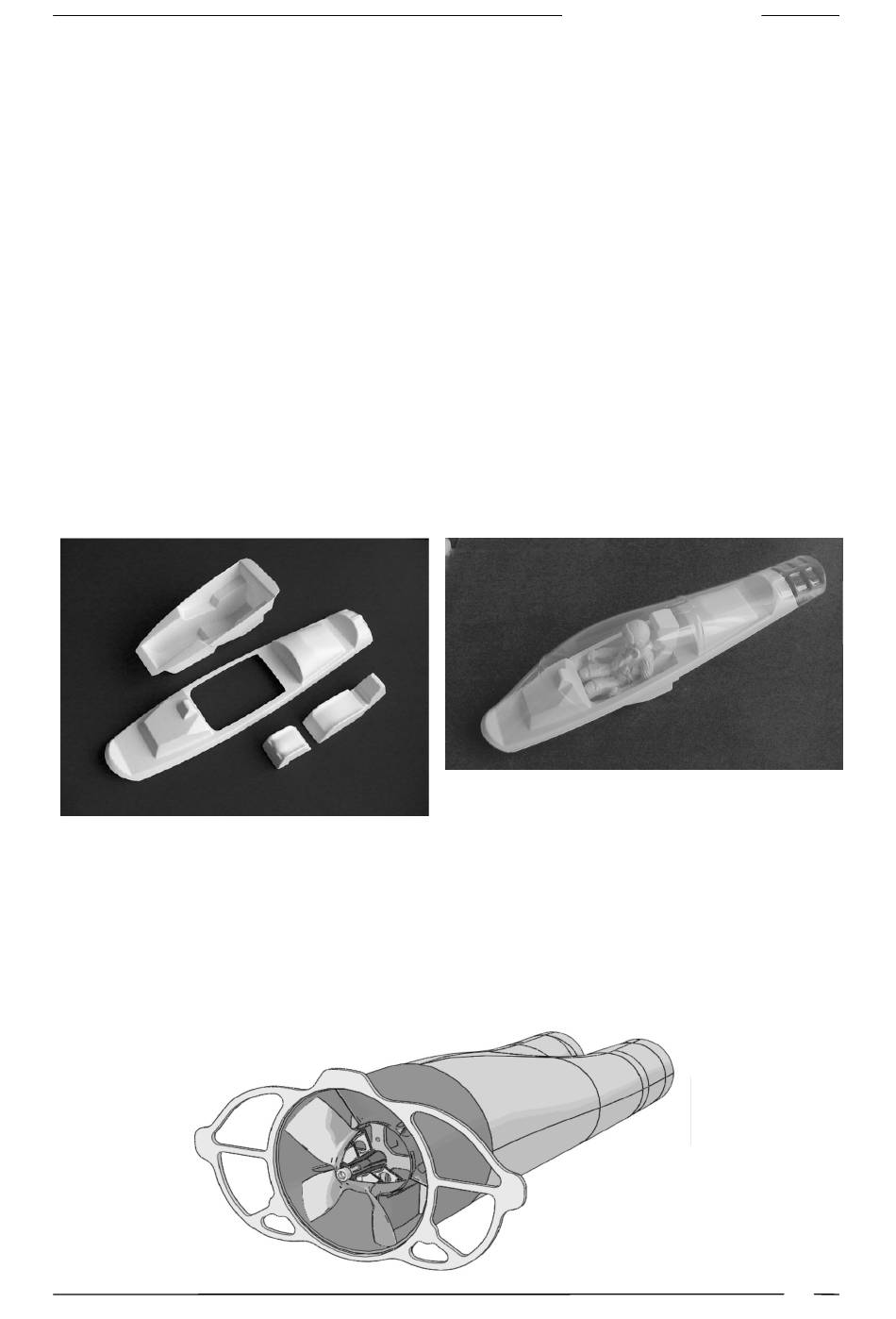

13 Cockpit + Kabinenhaube
Der Kabinenhaubenrahmen (24), Cockpiteinsatz (25) ausschneiden und Cockpiteinsatz unter
den
Kabinenhaubenrahmen kleben. Der Sitz (26) besteht aus zwei Teilen, die ausgeschnitten und zusammengeklebt
werden, die Sitzrückwand wird mit einem Stück Restholz verkleidet. Der Cockpiteinsatz (25) muss unter dem Sitz
je nach Radgröße ausgeschnitten werden. Den Sitz einkleben und Pilot (Option) einsetzen und festkleben.
23
25
26
26
24
Der Kabinenhaubenrahmen (24) wird vorn mit dem Dübel (27) am Rumpf (1) gehalten. Dazu werden zwei
Holzreste mit je 3 mm Dicke aufeinander geklebt, dem Kabinenhaubenrahmen vorne angepasst. Nun wird ein
Loch durch die Holzteile und durch den Rumpf für den Dübel (27) gebohrt. Den Dübel einkleben und das ganze
Teil an den Kabinenhaubenrahmen kleben.
Kabinenhaube (23) ausschneiden, den Kabinenhaubenverschluss (28) einpassen, einkleben und ein Loch in
Rumpf bohren für den Kabinenhaubenverschluss.
Kabinenhaube (23) auf Kabinenhaubenrahmen (24) aufkleben.
14 Düse
Nachdem der Impeller an den Motorspant (68) angeschraubt ist, wird die Düse (71) mit Klebefilm auf den Impeller
von hinten aufgeklebt, bevor das hintere Rumpfteil (2) montiert wird.
70
68
5
Bauanleitung Rafale C 01 - Aramid
