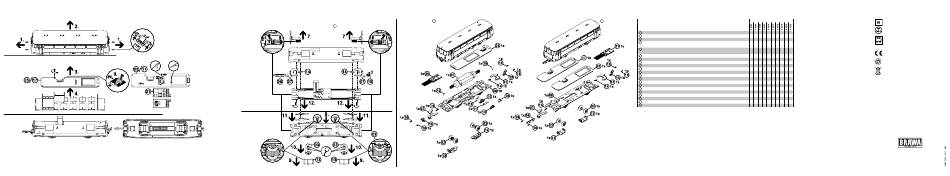

BRAWA 64307 Betriebs-/Wartungsanleitung Seite 2
Beiwagen
Trailer
Gehäuse demontieren
Dismantling the housing
Hauptleiterplatte/Digitaldecoder demontieren
Dismantling the Main PCB/digital decoder
I.
Schiebeschalter/
Schiebeschalter/Slide switch
Slide switch
Ersatzteilliste
Spare Parts List
Kupplungsaufnahme demontieren
2
Arbeitsschritt Demontage/Work step dismantling
Dieseltriebwagen
.
Dismantling the coupler pocket
Positionsnummer Ersatzteil (Pos.)
Diesel Railcar
29
Position no. of spare part (Pos.)
Radsätze demontieren
Dismantling the wheel set
Positionsnummer Ersatzteil (Pos.)
Beiwagen
Positionsnummer Ersatzteil (Pos.)
29
29
Position no. of spare part (Pos.)
Position no. of spare part (Pos.)
Trailer
Notizen
Ersatzteilliste
Note
Spare Parts List
Artikelnummer/Article number
Bestell Nr.
Pos. Bennenung
Description
Order no.
01
Motor
Motor
0013595.00
•
•
•
•
•
•
•
•
•
•
02
Radsatz Triebwagen
Wheelset rail car
0013596.00
•
•
•
•
•
•
•
•
•
•
03
Radsatz Steuerwagen
Wheelset control car
0013597.00
•
•
•
•
•
•
•
•
•
•
04
Hauptleiterplatte analog Motorwagen*
Main PCB analog rail car*
0013600.00
•
–
•
–
–
–
•
–
•
–
Hauptleiterplatte analog Motorwagen* (LVT Messe) Main PCB analog rail car* (LVT Messe)
0013601.00
–
–
–
–
•
–
–
–
–
–
05
Hauptleiterplatte analog Steuerwagen*
Main PCB analog control car*
0013603.00
–
–
•
–
–
–
•
–
•
–
Hauptleiterplatte analog Steuerwagen* (LVB Messe) Main PCB analog control car* (LVB Messe) 0013675.00
–
–
–
–
•
–
–
–
–
–
06
Kupplung starr
Rigid coupler
0013607.00
•
•
•
•
•
•
•
•
•
•
07
Kupplungsaufnahme
Coupler pocket
0013608.00
•
•
•
•
•
•
•
•
•
•
Unterboden Motorwagen
Underframe rail car
0013627.00
08
•
•
•
•
•
•
•
•
•
•
09
Unterboden Steuerwagen
Underframe control car
0013628.00
•
•
•
•
•
•
•
•
•
•
10
Magnetschienenbremse
Side brake
0013632.00
•
•
•
•
•
•
•
•
•
•
11
Auspuff
Exhaust pipe
0013633.00
•
•
•
•
•
•
•
•
•
•
12
Radabdeckung Motorwagen
Wheelcover rail car
0013637.00
•
•
•
•
•
•
•
•
•
•
13
Radabdeckung Steuerwagen
Wheelcover control car
0013638.00
•
•
•
•
•
•
•
•
•
•
14
Zugfeder
Extension spring
0013649.00
•
•
•
•
•
•
•
•
•
•
15
Kupplungsimitation
Coupler imitation
0013652.00
•
•
•
•
•
•
•
•
•
•
16
Puffer
Buffer
0013655.00
•
•
•
•
•
•
•
•
•
•
17
Hauptleiterplatte analog Beiwagen*
Main PCB analog trailer*
0013671.00
•
–
–
–
–
–
–
–
–
–
18
Indusi
Inductive train safety divice
–
–
–
–
–
–
–
–
–
–
–
19
Scheibenwischer
Windscreen wiper
0013961.00
•
•
•
•
•
•
•
•
•
•
20
Fahrzeugdecoder DH10C-1
Decoder DH10C-1
99802
•
–
•
–
•
–
•
–
•
–
21
Funktionsdecoder FH05A-1
Function Decoder FH05A-1
0018003.00
•
–
•
–
•
–
•
–
•
–
• verfügbar/available
– nicht verfügbar/not available
* Platine für Sound-Modelle nicht als Ersatzteil verfügbar.
* PCB for sound models are not avialable as spare parts.
Maßstabs und originalgetreue Kleinmodelle für erwachsene
Sammler.
Scale and true to original smallsized model for adult collectors.
Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein
nach VDE 0551/EN 60742 gefertigter SpielzeugTransformator verwendet
werden.
Only a toy transformer produced compliant with VDE 0551/EN 60742 may
be used as a voltage source to operate this product.
Dieses Produkt entspricht den gültigen CE Normen.
This product conforms to the current CE standards.
Elektro und Elektronikaltgeräte dürfen nicht in den Hausmüll gelangen. Sie
müssen entsprechend der jeweils gültigen Länderrichtlinien fachgerecht
entsorgt werden.
Electrical equipment may not reach to domestic waste. According to
the current terms of the country reference the electrical eqipment must
professional disposed.
