BRAWA HO – 6340 Bedienungsanleitung

Aufbau- und Bedienungsanleitung

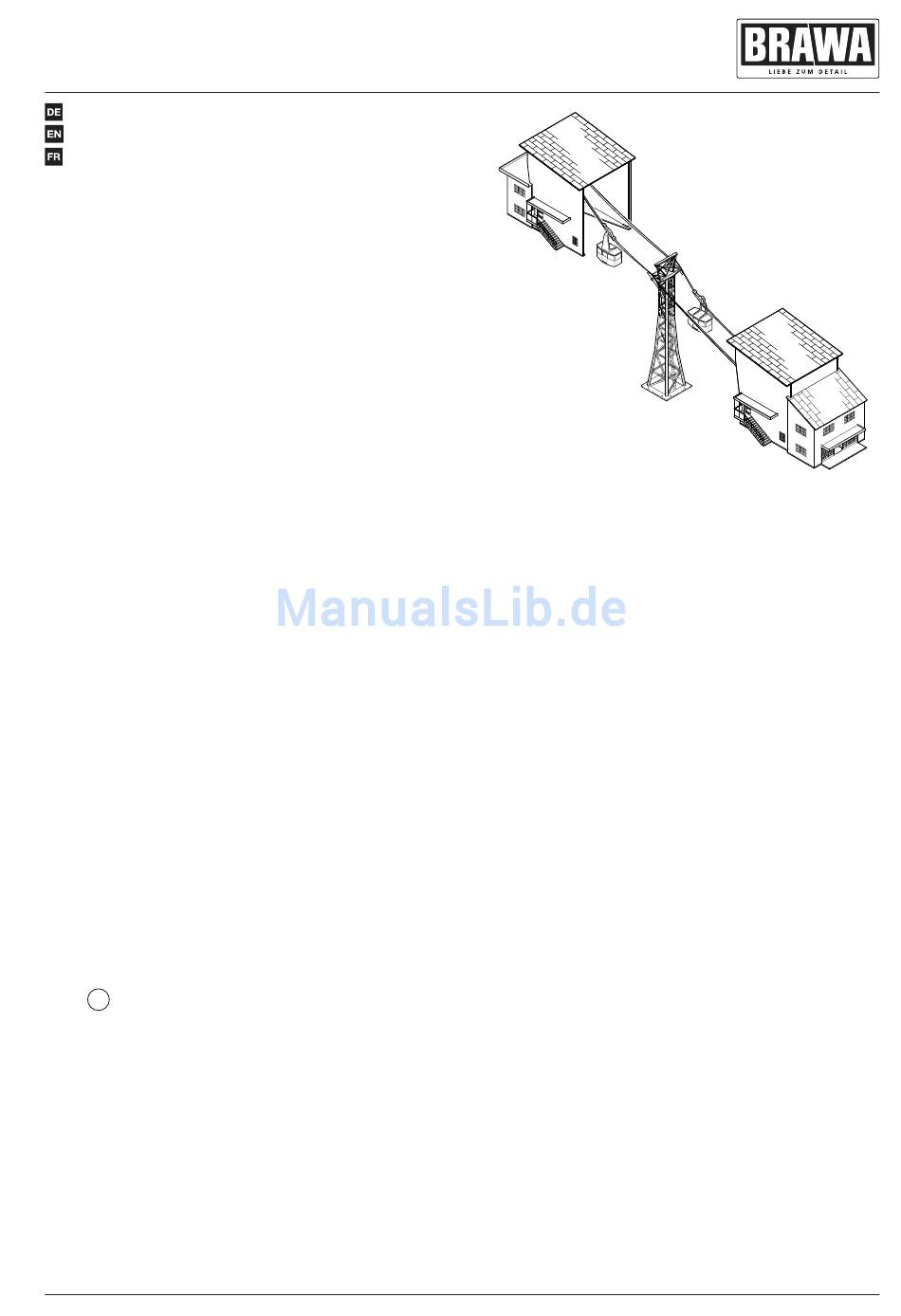

Seil-Schwebebahn, HO – 6340
Deutsch ............................................................. Seite 1 – 5
English ............................................................ Page 6 – 10
Français ................................................................ Page 11
Inhaltsverzeichnis
1. Hinweise vor der Montage ................................................... 1
2. Kleben oder Stecken ........................................................... 1
3. Montage – Umsetzmast ....................................................... 1
4. Aufbau der Seilbahn auf Ihrer Modellanlage .................. 1 – 3
5. Elektrischer Anschluss der Seilbahn .................................... 4
6. Wartung und Pflege ............................................................. 4
7. Ersatzteilliste ....................................................................... 5
1. Hinweise vor der Montage
Bevor Sie mit dem Zusammen- und Aufbau Ihrer Seilbahn
beginnen, möchten wir Sie darauf hinweisen, dass ein ord-
nungsgemäßer und sicherer Betrieb nur dann gewährleistet
werden kann, wenn Sie sich mit dieser Bedienungsanleitung
vertraut machen und die einzelnen Arbeitsschritte in der
richtigen Reihenfolge (1, 2, 3, ..........) einhalten und beachten.
Bitte lesen Sie vor jedem Schritt den entsprechenden Teil der
Anleitung genau durch. Sehen Sie sich das Schaubild an und
stellen fest, wo welches Teil benötigt wird.
Verschiedene Bauteile sind vormontiert und besitzen keine
Teile-Nr., in diesem Fall finden Sie das vormontierte Bauteil
anhand der dargestellten Grafik.
Die beigelegten Schrauben dienen zum Befestigen der Seilbahn
auf Ihrer Anlage.
Für Bauteile die geklebt werden müssen, verwenden Sie einen
flüssigen Polystyrolkleber, der sparsam aufgetragen werden
muss. Prüfen Sie vor dem endgültigen Festkleben den Sitz und
gegebenenfalls die Funktion der Teile.
Nuten, Schlitze und Löcher helfen Ihnen, die meisten Teile zu
fixieren und sorgen für einen gut passenden Oberflächen-
bereich durch eine feste Verbindung. Sollten Klebungen nicht
genügend fest werden, können die Klebeflächen mit Schmirgel-
papier oder einer feinen Feile angerauht werden.
2. Kleben oder Stecken
Bei diesem Modell werden Teile zusammengeklebt oder nur
zusammengesteckt. Bauteile die zu Wartungsarbeiten in
bestimmten Zeitabständen entfernt werden müssen, werden
gesteckt und in den entsprechenden Arbeitsschritten mit
einem S gekennzeichnet.
Die Seilbahn ist konstruktiv so ausgelegt, dass sie komplett
gesteckt werden kann. Aus Stabilitätsgründen empfehlen wir
verschiedene Teile zu kleben wie in der Bauanleitung gezeigt.
Wir möchten, dass Sie Freude am Zusammenbau dieser
Seilbahn haben.
3. Montage – Umsetzmast
Bevor Sie den Umsetzmast auf Ihrer Anlage montieren, muss
dieser zusammengebaut werden (siehe Seite 5). Der Umsetz-
mast ist in der Höhe variabel, durch Weglassen oder Hinzufü-
gen eines Zwischenelementes B2 kann sich der Umsetzmast in
jedes Landschaftsbild integrieren und somit seine Funktion
ausüben.
Seite
Gebäudebausatz für Berg- und Talstation unter Bestell-Nr. 6341
optional erhältlich.
4. Aufbau der Seilbahn auf Ihrer Modellanlage
Technische Daten und Hinweise
Damit Sie Ihre Seilbahn technisch einwandfrei (störungsfrei)
und originalgetreu betreiben können, sollten die folgenden
Daten und Hinweise eingehalten werden:
Fundamentflächen für Tal-, Bergstation und Umsetzmast
müssen plan sein. Durch unebene Montageflächen können
Spannungen auftreten, somit ist die Passgenauigkeit der
Bausätze und die Funktion der Seilbahn beeinträchtigt.
Diese Seilbahn wird über eine Entfernung von max. 160 cm
aufgebaut, aus diesem Grund sollten 2 Personen bei der
Montage anwesend sein.
Die Montage der Seilbahn auf Ihrer Anlage ist frei zu gestalten,
Abstandsmaße und Höhen sind variabel, Seilwinkel sollten
eingehalten werden.
Der Umsetzmast sollte senkrecht montiert werden.
Die folgenden Montagebeispiele zeigen die max.- und die min.
Aufbaugröße unter Berücksichtigung der Seilwinkel. Die
Fundamenthöhe Talstation stellt dabei die Ausgangsbasis für
die angegebenen Abmessungen dar.
Fundamenthöhe Talstation:
Fundamenthöhe Umsetzmast: ca. 25 cm
Fundamenthöhe Bergstation: ca. 60 cm
Seilwinkel Talstation:
Seilwinkel Bergstation:
1
0
ca. 40°
ca. 20°
