10.2

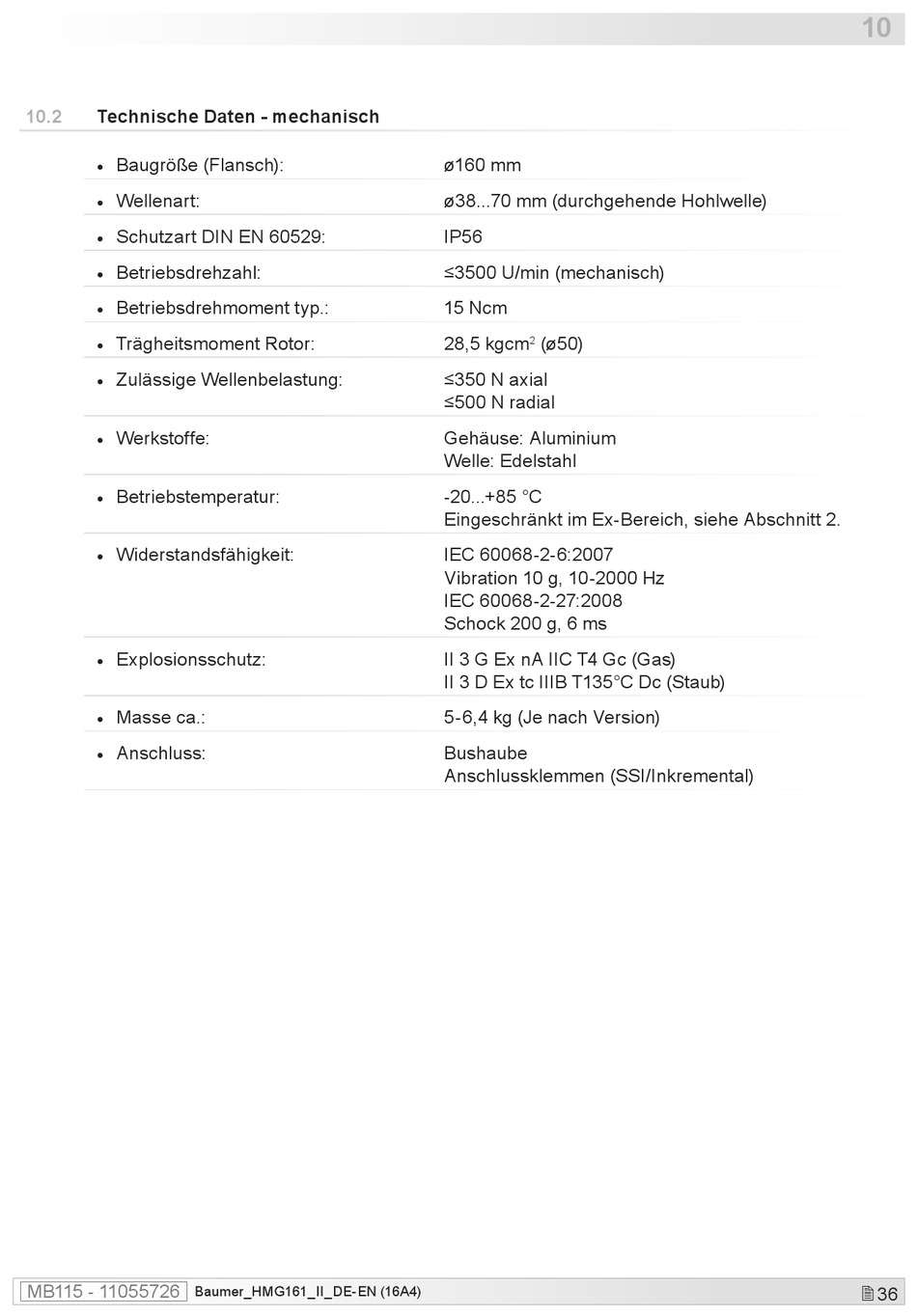

Technische Daten - mechanisch

Baugröße (Flansch):
•
Wellenart:
•
Schutzart DIN EN 60529:
•
Betriebsdrehzahl:
•
Betriebsdrehmoment typ.:
•
Trägheitsmoment Rotor:
•
Zulässige Wellenbelastung:
•
Werkstoffe:
•
Betriebstemperatur:
•
Widerstandsfähigkeit:
•
Explosionsschutz:
•
Masse ca.:
•
Anschluss:
•
MB115 - 11055726
Baumer_HMG161_II_DE-EN (16A4)
ø160 mm
ø38...70 mm (durchgehende Hohlwelle)
IP56
≤3500 U/min (mechanisch)
15 Ncm
28,5 kgcm (ø50)
2
≤350 N axial
≤500 N radial
Gehäuse: Aluminium
Welle: Edelstahl
-20...+85 °C
Eingeschränkt im Ex-Bereich, siehe Abschnitt 2.
IEC 60068-2-6:2007
Vibration 10 g, 10-2000 Hz
IEC 60068-2-27:2008
Schock 200 g, 6 ms
II 3 G Ex nA IIC T4 Gc (Gas)
II 3 D Ex tc IIIB T135°C Dc (Staub)
5-6,4 kg (Je nach Version)
Bushaube
Anschlussklemmen (SSI/Inkremental)
10
 36
