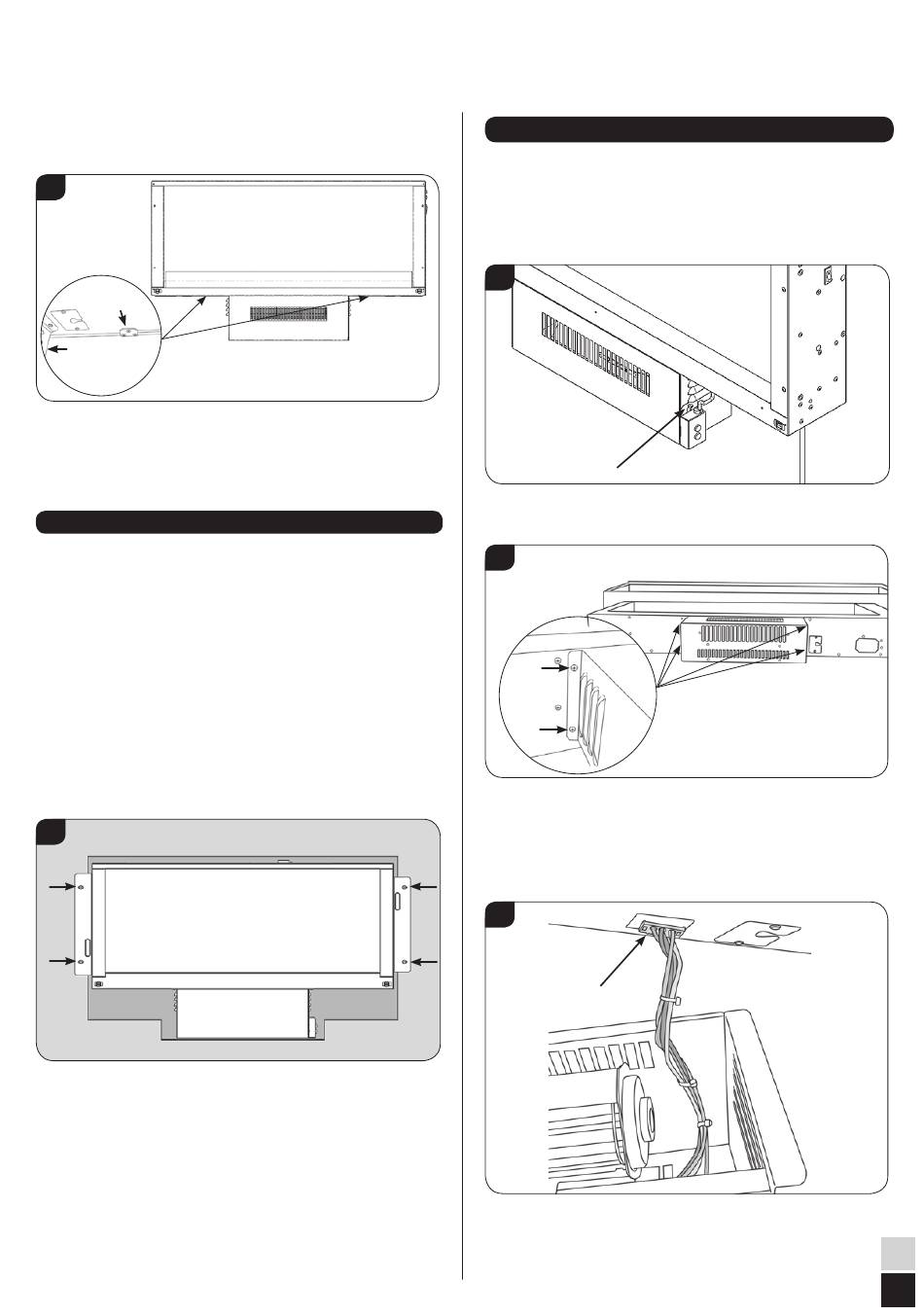

5.3 Das Heizgerät ist mit 2 Schrauben auf beiden Seiten des
Heizelements an der Wandhalterung befestigt, siehe
Schaubild 4.
4
Halteschraube
Heizgerät
5.4 Entfernen Sie die Schrauben, um das Gerät zu lösen.
5.5 Heben Sie das Gerät von den Haken an der Halterung.
5.6 Bringen Sie die Teile in umgekehrter Reihenfolge wieder an.

6. Halbversenkte Montage

Vor der Wartung ist es erforderlich, das Gerät aus der
halbversenkten Montage zu entfernen.
6.1 Entfernen Sie die Zierfront, siehe Abschnitt 4.
6.2 Entfernen Sie den dekorativen Brennstoffeffekt aus dem
Brennstoffbett.
Hinweis: Achten Sie beim Wiederanbringen des
Brennstoffeffektes darauf, dass dieser gleichmäßig über das
Brennstoffbett verteilt ist.
Nur Steineffekt: Verteilen Sie den transparenten Effekt
beliebig über das Brennstoffbett.
6.3 Entfernen Sie die 4 Halteschrauben, siehe Schaubild 5.
5
6.4 Entfernen Sie das Gerät aus der Vertiefung.
6.5 Bringen Sie die Teile in umgekehrter Reihenfolge wieder an.
Wartungsanleitung
7. Entfernen des Heizgerätes
7.1 Legen Sie das Gerät vorsichtig auf der Rückseite auf einer
weichen, flachen Unterlage ab.
7.2 Bei halbversenkter Montage: Entfernen Sie den
Steuerungskasten vom Gerät, indem Sie die Schraube
entfernen, siehe Schaubild 6.
6
Schraube
7.3 Das Heizgerät ist mit 4 Schrauben an der Unterseite des
Gerätes befestigt, siehe Schaubild 7.
7
7.4 Entfernen Sie die 4 Schrauben und ziehen Sie das Heizgerät
vorsichtig vom Gerät ab.
7.5 Stecken Sie den Kabelstrang am Hauptkörper des Gerätes
aus, indem Sie den Steckverbinder an beiden Seiten
zusammendrücken, siehe Schaubild 8.
8
7.6 Das Heizgerät kann nun ausgetauscht werden.
7.7 Bringen Sie die Teile in umgekehrter Reihenfolge wieder an.
