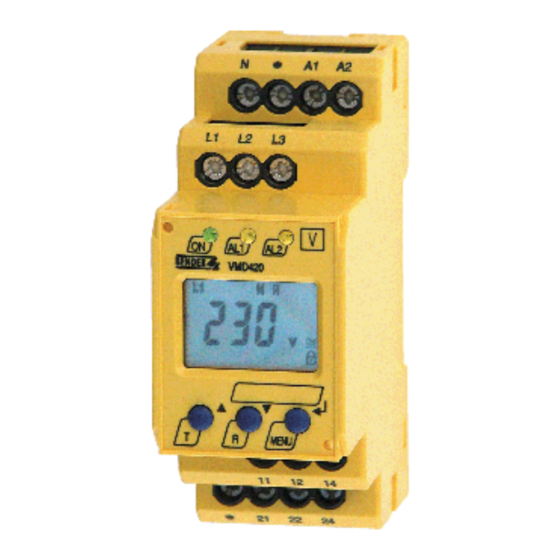

Bender VMD420 Handbuch

Spannungs und frequenzrelais
Vorschau ausblenden Andere Handbücher für VMD420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

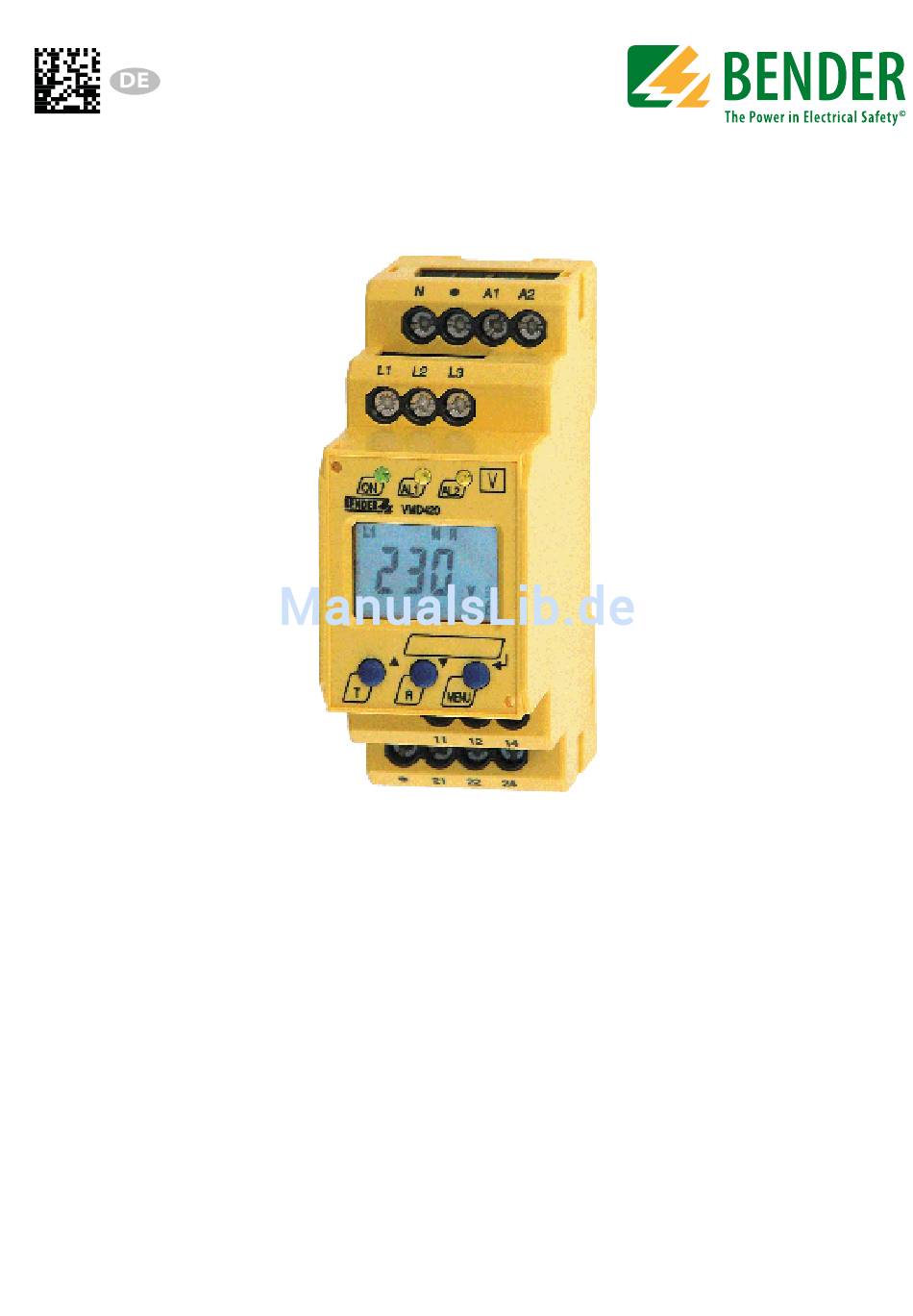

Handbuch
VMD420
Spannungs und Frequenzrelais
zur Überwachung von 3(N)AC-Systemen mit 0...500 V
auf Über- und Unterspannung sowie auf Über- und Unterfrequenz
Software-Version: D238 V2.2x
VMD420_D00137_00_M_XXDE/07.2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender VMD420

Inhaltszusammenfassung für Bender VMD420

  • Seite 1 Handbuch VMD420 Spannungs und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 0…500 V auf Über- und Unterspannung sowie auf Über- und Unterfrequenz Software-Version: D238 V2.2x VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 2: Änderungen Vorbehalten

    Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Das Bedienungshandbuch effektiv nutzen ..........5 Hinweise zur Benutzung ................5 2. Sicherheit ......................7 Allgemeines ......................7 Bestimmungsgemäße Verwendung ............7 Elektrofachkraft ....................7 Sicherheitshinweise zum Arbeiten an elektrischen Anlagen ..8 3. Funktion ......................9 Gerätemerkmale ....................9 Funktionsbeschreibung .................
  • Seite 4 Inhaltsverzeichnis 4. Montage, Anschluss und Inbetriebnahme ..........15 Schnelle Inbetriebnahme für Un = 400 V, 50 Hz ........ 15 Das Gerät montieren ..................17 4.2.1 Montage auf Hutschiene ................17 4.2.2 Schraubbefestigung ..................17 Das Gerät verdrahten ................... 18 Inbetriebnahme Preset-Funktion/Werkseinstellung ......19 5.

  • Seite 5: Das Bedienungshandbuch Effektiv Nutzen

    1. Das Bedienungshandbuch effektiv nutzen 1.1 Hinweise zur Benutzung Dieses Handbuch richtet sich an Fachpersonal der Elektro- und Kommunikationstechnik! Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet.
  • Seite 6 Das Bedienungshandbuch effektiv nutzen VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 7: Sicherheit

    Bestandteil der Gerätedokumentation sind neben diesem Bedienungshand- buch die beiliegenden „Sicherheitshinweise für Bender-Produkte“. 2.2 Bestimmungsgemäße Verwendung Das Spannungsrelais VMD420 überwacht 3(N)AC-Netze im Frequenzbereich 15…460 Hz auf Unter- und Überspannung sowie auf Unter- und Überfre- quenz. Die Geräte eignen sich für den Nennspannungsbereich U = 0…500 V.

  • Seite 8: Sicherheitshinweise Zum Arbeiten An Elektrischen Anlagen

    Sicherheit 2.4 Sicherheitshinweise zum Arbeiten an elektrischen An- lagen Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch elektrischen Strom! Alle Arbeiten an elektrischen Anlagen sowie Arbeiten zum Einbau, zur Inbetriebnahme und Arbeiten während des GEFAHR Betriebs des Gerätes dürfen nur durch Elektrofachkräfte durchgeführt werden! Lebensgefahr durch elektrischen Strom! Nicht fachgerecht durchgeführte Arbeiten an elektrischen...

  • Seite 9: Funktion

    3. Funktion 3.1 Gerätemerkmale VMD420 benötigt separate Versorgungsspannung U   Überwachung von Unter- und Überspannung sowie Unter- und Über-   frequenz in 3(N)AC-Systemen AC 0…500 V / 0…288 V Überwachung von Asymmetrie, Phasenausfall und Phasenfolge   Anlauf-, Ansprech- und Rückfallverzögerung einstellbar ...

  • Seite 10: Preset-Funktion

    Ansprechwert Überfrequenz (> f) bei 400 Hz: f + 1 Hz Ansprechwert Unterfrequenz (< f) bei 16,7 Hz, 50 Hz, 60 Hz: f – 1 Hz Ansprechwert Unterfrequenz (< f) bei 400 Hz: f – 1 Hz Preset VMD420 Preset- Ansprech- Ansprech- Messverfahren Arbeits-...

  • Seite 11: Selbsttest, Automatisch

    3.2.4 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.5 Fehlerspeicher Er kann aktiviert, deaktiviert oder in den Continuous-Mode (con) geschaltet werden.

  • Seite 12: Alarme Den Alarm-Relais K1/K2 Zuordnen

    Passwort-Schutz (on, OFF) Wurde der Passwort-Schutz aktiviert (on), können Einstellungen nur nach Ein- gabe des korrekten Passworts (0…999) vorgenommen werden. Falls Sie Ihr Passwort vergessen haben und deshalb Ihr Gerät nicht mehr bedienen kön- nen, wenden Sie sich bitte an info@bender-service.com. VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 13: Werkseinstellung Fac

    Funktion 3.2.9 Werkseinstellung FAC Nach Aktivieren der Werkseinstellung werden alle geänderten Einstellungen auf den Auslieferungszustand zurückgesetzt. Zusätzlich erfolgt die automati- sche Anpassung der Ansprechwerte durch die Preset-Funktion in Abhängig- keit von der Nennspannung U 3.2.10 Löschbarer Historienspeicher In diesem Speicher wird der erste auftretende Alarmwert registriert. Folge- Alarme überschreiben diesen „alten“...
  • Seite 14 Funktion Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt während der S.AL-Phase: S.AL Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt nach der S.AL- Phase: S.AL VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 15: Montage, Anschluss Und Inbetriebnahme

    (Werkseinstellung wurde nicht verändert). 3. Wenn die Bedingungen 1 und 2 erfüllt sind, können Sie das Span- nungsrelais mit dem zu überwachenden 3-Phasen-Stromnetz gemäß Anschlussplan für die Verdrahtung (Seite 18) verbinden. Automatisch stellen sich folgende vordefinierte Ansprechwerte ein: VMD420 Preset- Ansprechwert Ansprechwert Arbeitsbereich <...
  • Seite 16 Montage, Anschluss und Inbetriebnahme 4. Im Display erscheint die aktuell gemessene Außenleiterspannung zwi- schen L1 und L2. Sie können mit der Taste AUFWÄRTS bzw. der Taste ABWÄRTS weitere Parameter abfragen: – Außenleiterspannung L2, L3 – Außenleiterspannung L1, L3 – Asymmetrie –...

  • Seite 17: Das Gerät Montieren

    Montage, Anschluss und Inbetriebnahme 4.2 Das Gerät montieren 36 mm Abb. 4.1: Maßbild, Skizze für Schraubbefestigung 4.2.1 Montage auf Hutschiene 1. Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. 4.2.2 Schraubbefestigung 1.

  • Seite 18: Das Gerät Verdrahten

    Montage, Anschluss und Inbetriebnahme 4.3 Das Gerät verdrahten Verdrahten Sie das Gerät gemäß Anschlussplan. Beachten Sie die Skizze für den Leiter-An- schluss an Federklemmen. Klemme Anschlüsse Anschluss an die Ver- A1, A2 sorgungsspannung U Anschluss an das zu L1, L2, L3, (N) überwachende System 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2...

  • Seite 19: Inbetriebnahme Preset-Funktion/Werkseinstellung

    4.4 Inbetriebnahme Preset-Funktion/Werkseinstellung Sachschäden durch unsachgemäßen Anschluss des Geräts! Inbetriebnahme immer ordnungsgemäßen VORSICHT Anschluss des Geräts überprüfen! Nach Anschließen eines fabrikneuen VMD420 an ein Standardsystem mit U = 400 V, 50 Hz führt die interne Preset-Funktion eine automatische Einstellung Ansprechwerte durch: Überspannung = 440 V (400 V + 10 %) (50 Hz + 1 Hz)
  • Seite 20 Montage, Anschluss und Inbetriebnahme Werkseinstellungen Hysterese U: Unterfrequenz < Hz Überfrequenz > Hz Hysterese Frequenz (Hys Hz): 0,2 Hz Fehlerspeicher M: Arbeitsweise K1 (> U, Asy): Arbeitsstrom-Betrieb (n.o.), Arbeitsweise K2 (< U, Asy): Ruhestrom-Betrieb (n.c.) AL1/AL2 signalisieren Alarmzustand von K1/K2 (LEd): Alarm bei Gerätestart an K1/K2 (S.AL): Asymmetrie:...

  • Seite 21: Bedienung Und Einstellung

    5. Bedienung und Einstellung 5.1 Bedienoberfläche kennenlernen Ele- Gerätefront Funktion ment Betriebs-LED, grün Menüpunkt LEd deaktiviert: AL1, LED Alarm 1 leuchtet (gelb): Ansprechwert > U überschritten L1 L2 LED Alarm 2 leuchtet (gelb): Ansprechwert < U unterschritten Menüpunkt LEd deaktiviert: Beide LEDs leuchten bei Erreichen der Frequenz-Ansprechwerte <...
  • Seite 22 Bedienung und Einstellung Ele- Gerätefront Funktion ment Reset-Taste (> 1,5 s): Löschen des Fehlerspeichers; Abwärts-Taste (< 1,5 s): Menüpunkte/Werte MENU, MENU-Taste (> 1,5 s): Start des Menübetriebs; Enter-Taste (< 1,5 s): Bestätigen von Menü-Punkt, Unter- menü-Punkt und Wert. Enter-Taste (> 1,5 s): Zurück zur nächst höheren Menü- Ebene.

  • Seite 23: Standarddisplayanzeigen Verstehen

    Bedienung und Einstellung 5.2 Standarddisplayanzeigen verstehen Abb. 5.1: Standardanzeigen ANZEIGE AUSSENLEITER L1-L3: ANZEIGE SPANNUNGSART Zeigt die aktiven Außenleiter Zeigt die Spannungsart an PASSWORTSCHUTZ AKTIVIERT Zeigt aktivierten Passwort- ANZEIGE ASYMMETRIE Zeigt Asymmetrie in % an. schutz an. ANZEIGE NEUTRALLEITER ANZEIGE BETRIEBSART Neutralleiter ist aktiv.

  • Seite 24: Tasten Und Tastenfunktionen Kennenlernen

    Bedienung und Einstellung 5.3 Tasten und Tastenfunktionen kennenlernen Aus der nachfolgenden Tabelle können Sie die Funktionen der Tasten bei der Navigation auf dem Display, der Navigation durch das Menü und beim Vor- nehmen von Einstellungen entnehmen. Ab dem „Kapitel 5.4 Werte abfragen“ wird das Drücken der Tasten nur noch durch das jeweilige Tastensymbol dar- gestellt.

  • Seite 25: Werte Abfragen

    Bedienung und Einstellung 5.4 Werte abfragen In der Werkseinstellung wird standardmäßig die Außenleiterspannung zwi- schen L1 und L2 angezeigt. Durch Betätigen der Tasten AUFWÄRTS oder AB- WÄRTS kann die Außenleiterspannung zwischen L1 und L3, L2 und L3 sowie die Asymmetrie, Netzfrequenz und Phasenfolge abgefragt werden.. Blinkende Displayelemente werden nachfolgend zur Hervorhebung grau hinterlegt.

  • Seite 26: Selbsttest Manuell Starten

    Bedienung und Einstellung Abfrage Displayanzeige 7. Asymmetrie abfragen 8. Anzeige wechseln 9. Netzfrequenz abfragen 10. Anzeige wechseln 11. Phasenfolge abfragen 5.5 Selbsttest manuell starten Es besteht die Möglichkeit, den auf Seite 11 beschriebenen Selbsttest manuell zu starten. Während des Selbsttests werden interne Funktionsstörungen er- mittelt und als Fehlercode auf dem Display angezeigt.

  • Seite 27: Fehlerspeicher Löschen

    Bedienung und Einstellung 5.6 Fehlerspeicher löschen Das Gerät verfügt über einen löschbaren Fehlerspeicher. Um den Fehlerspeicher zu löschen: Taste ABWÄRTS länger als 1,5 Sekunden drücken.   5.7 Menü aufrufen und verlassen Um das Menü aufzurufen: Taste ENTER länger als 1,5 Sekunden drücken. ...

  • Seite 28: Menüpunkt/Taste Zum Beschreibung/Einstellbare Parameter Aufrufen

    Bedienung und Einstellung Beschreibung/Einstellbare Parameter Menüpunkt/Taste zum Aufrufen 1. Tasten AUFWÄRTS/ABWÄRTS drücken, um den Menü- punkt zu wechseln. Fehlerspeicher und Alarm-Relais konfigurieren: Fehlerspeicher ein-/ausschalten oder con-Modus   Arbeits (n.o.)- oder Ruhestrom (n.c.)-Betrieb   einzeln für K1/K2 auswählen Nach Aktivieren des Menüpunkts zeigen ...

  • Seite 29: Menüpunkt/Taste Zum Aufrufen

    Bedienung und Einstellung Beschreibung/Einstellbare Parameter Menüpunkt/Taste zum Aufrufen 5. Tasten AUFWÄRTS/ABWÄRTS drücken, um den Menü- punkt zu wechseln. Gespeicherte Alarmwerte abfragen 6. Tasten AUFWÄRTS/ABWÄRTS drücken, um den Menü- punkt zu wechseln. Zur nächsthöheren Menüebene bewegen (Zurück). VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 30: Einstellungen Im Menüpunkt Al Vornehmen

    Bedienung und Einstellung 5.8.2 Einstellungen im Menüpunkt AL vornehmen 1. Menüpunkt AL auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Anzeige Para- Parameter Menüpunkt Untermenü-...
  • Seite 31 Bedienung und Einstellung Anzeige Para- Parameter Menüpunkt Untermenü- Param. aktivieren/ meterwert ändern/über- punkt auswählen deaktivieren ändern nehmen 5. Hysterese der Spannungs- ansprech- werte einstellen 6. Untermenü- punkt wech- seln 7. Ansprech- wert Asym- metrie einstellen 8. Untermenü- punkt wech- seln 9.
  • Seite 32 Bedienung und Einstellung Anzeige Para- Parameter Menüpunkt Untermenü- Param. aktivieren/ meterwert ändern/über- punkt auswählen deaktivieren ändern nehmen 11. Ansprech- wert Überfre- quenz einstellen 12. Untermenü- punkt wech- seln 13. Hysterese Frequenzan- sprechwert einstellen 14. Untermenü- punkt wech- seln 15. Ansprech- wert Phasen- folge einstellen...
  • Seite 33 Bedienung und Einstellung Anzeige Para- Parameter Menüpunkt Untermenü- Param. aktivieren/ meterwert ändern/über- punkt auswählen deaktivieren ändern nehmen 17. Zurück zum Menüpunkt AL wechseln VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 34: Einstellungen Im Menüpunkt Out Vornehmen

    Bedienung und Einstellung 5.8.3 Einstellungen im Menüpunkt out vornehmen 1. Menüpunkt out auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Param. aktivieren/ Anzeige Para- Parameter Menüpunkt...
  • Seite 35 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Parameter Menüpunkt Untermenü- deaktivieren/um- meterwert ändern/über- punkt auswählen stellen ändern nehmen 3. Untermenü- punkt wech- seln 4. Alarm-Relais K1 auf Ruhe- strom- Betrieb (n.c.) einstellen 5. Alarm-Relais K1 wieder auf Arbeits- strom- Betrieb (n.o.) einstellen 6.
  • Seite 36 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Parameter Menüpunkt Untermenü- deaktivieren/um- meterwert ändern/über- punkt auswählen stellen ändern nehmen 8. Alarm-Relais K2 wieder auf Arbeits- strom- Betrieb (n.o.) einstellen 9. Untermenü- punkt wech- seln 10. LEDs AL1/ AL2 zeigen Alarmzu- stand von K1/K2 11.
  • Seite 37 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Parameter Menüpunkt Untermenü- deaktivieren/um- meterwert ändern/über- punkt auswählen stellen ändern nehmen 14. Unterspan- nungsfehler Alarm-Relais K1 zuordnen 15. Kategorie wechseln 16. Überspan- nungsfehler Alarm-Relais K1 zuordnen 17. Kategorie wechseln 18. Asymmetrie- fehler Alarm- Relais K1 zuordnen 19.
  • Seite 38 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Parameter Menüpunkt Untermenü- deaktivieren/um- meterwert ändern/über- punkt auswählen stellen ändern nehmen 23. Kategorie wechseln 24. Fehler der Phasenfolge Alarm-Relais K1 zuordnen 25. Kategorie wechseln 26. Unterspan- nungsfehler Alarm-Relais K1 zuordnen 27. Kategorie wechseln 28.
  • Seite 39 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Parameter Menüpunkt Untermenü- deaktivieren/um- meterwert ändern/über- punkt auswählen stellen ändern nehmen 32. Zurück zum Menüpunkt out wechseln VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 40: Einstellungen Im Menüpunkt T Vornehmen

    Bedienung und Einstellung 5.8.4 Einstellungen im Menüpunkt t vornehmen 1. Menüpunkt t auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Anzeige Para- Param.

  • Seite 41: Einstellungen Im Menüpunkt Set Vornehmen

    Bedienung und Einstellung 5.8.5 Einstellungen im Menüpunkt SEt vornehmen 1. Menüpunkt SEt auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Param. aktivieren/ Anzeige Para- Param.
  • Seite 42 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Param. än- Menüpunkt Untermenü- deaktivieren/um- meterwert än- dern/überneh- punkt auswählen stellen dern 4. Passwort ändern 5. Passwort- schutz deak- tivieren 6. Untermenü- punkt wech- seln VMD420_D00137_00_M_XXDE/07.2015...
  • Seite 43 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Param. än- Menüpunkt Untermenü- deaktivieren/um- meterwert än- dern/überneh- punkt auswählen stellen dern 7. Werkseinstel- lung wieder- herstellen Auf dem Display erscheint der Schriftzug „run“ und das Gerät wird automatisch auf Werkseinstellung zurückgesetzt 8. Untermenü- punkt wech- seln 9.

  • Seite 44: Informationen Im Menüpunkt Inf Abfragen

    Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Param. än- Menüpunkt Untermenü- deaktivieren/um- meterwert än- dern/überneh- punkt auswählen stellen dern 10. Untermenü- punkt wech- seln 11. Gesperrtes Systemmenü 12. Untermenü- punkt wech- seln 13. Zurück zum Menüpunkt SEt wechseln 5.8.6 Informationen im Menüpunkt INF abfragen 1.

  • Seite 45: Fehlerspeicher Im Menüpunkt His Abfragen Und Löschen

    Bedienung und Einstellung 5.8.7 Fehlerspeicher im Menüpunkt HIS abfragen und löschen 1. Menüpunkt HIS auswählen. 2. Parameteränderung gemäß Tabelle vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Fehleranzeige /Untermenü- Menüpunkt HiS punkt...
  • Seite 46 Bedienung und Einstellung Fehleranzeige /Untermenü- Menüpunkt HiS punkt 9. Frequenzfehler abfragen 10. Fehleranzeige wechseln 11. Phasenfehler abfragen 12. Fehleranzeige wechseln 13. Fehlerspeicher löschen 14. Fehleranzeige wechseln 15. Zurück zum Menüpunkt HiS wechseln VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 47: Technische Daten

    (N, L1, L2, L3) - (A1, A2), (11, 12, 14) ......................3,32 kV (N, L1, L2, L3) - (21, 22, 24) ..........................2,21 kV (A1, A2) - (11, 12, 14) - (21, 22, 24) ......................... 2,21 kV Versorgungsspannung VMD420-D-1: Versorgungsspannung ....................AC 16…72 V/DC 9,6…94 V Frequenzbereich ...........................
  • Seite 48 Technische Daten Durch Preset-Funktion bei 3 AC-Messung: Unterspannung < U (0,85 )* für = 400 V/208 V ............... 340 V/177 V Überspannung > U (1,1 )* für = 400 V/208 V ................. 440 V/229 V Durch Preset-Funktion bei 3(N)AC-Messung: Unterspannung < U (0,85 )* für = 230 V/120 V ...............
  • Seite 49 Technische Daten Anzeigen, Speicher Anzeige ....................... LC-Display, multifunktional, unbeleuchtet Anzeigebereich Messwert ........................AC 0…500 V Betriebsmessabweichung Spannung bei 50 Hz/60 Hz ..............±1,5 %, ±2 digit Betriebsmessabweichung Spannung im Bereich 15…460 Hz............±3 %, ±2 digit Betriebsmessabweichung Frequenz im Bereich 15…460 Hz ............±0,2 %, ±1 digit Historienspeicher (HiS) für ersten Alarmwert ................
  • Seite 50 Technische Daten Anschluss Anschlussart ........................Schraubklemmen Anschlussvermögen: Starr / flexibel ................... 0,2…4 / 0,2…2,5 mm (AWG 24…12) Mehrleiteranschluss (2 Leiter gleichen Querschnitts): Starr / flexibel ........................0,2…1,5 / 0,2…1,5 mm Abisolierlänge ..............................8…9 mm Anzugsdrehmoment..........................0,5…0,6 Nm Anschluss........................... Federklemmen Anschlussvermögen: Starr ..........................

  • Seite 51: Normen, Zulassungen Und Zertifizierungen

    Technische Daten 6.2 Normen, Zulassungen und Zertifizierungen 6.3 Bestellangaben Nennspannung Versorgungsspannung Gerätetyp Art.-Nr. VMD420-D-1 3(N)AC 0…500 V/ AC 16…72 V/ (Feder- 288 V DC 9,6 V…94 V B 7301 0005 klemmen) 15…460 Hz DC, 15…460 Hz 3(N)AC 0…500 V/ AC 16…72 V/...
  • Seite 52 Technische Daten VMD420_D00137_00_M_XXDE/07.2015...

  • Seite 53: Index

    INDEX Fehlerspeicher löschen 27 Funktionsbeschreibung 9 Aktuelle Messwerte Funktionsstörung 11 - Asymmetrie 25 - Außenleiterspannung 25 - Nennfrequenz 25 LED Alarm 1 leuchtet 21 - Phasenfolge 25 LED Alarm 2 leuchtet 21 Alarm bei Gerätestart 13 Löschen des Fehlerspeichers 22 Alarm-LEDs zeigen an welche Relais sich im Alarmzustand befinden 13 Anlaufverzögerung t 12...
  • Seite 54 Reset-Taste 22 Rückfallverzögerung toff 12 S.AL 13 Schnelle Inbetriebnahme für Un = 400 V 15 Selbsttest, automatisch 11 Selbsttest, manuell 11 Simulierter Alarm S.AL 13 Standarddisplayanzeigen 23 Tasten 24 Tastenfunktionen 24 Technische Daten 47 Test-Taste 21 Verzögerungszeiten 9 Werkseinstellung 13 Werte abfragen 25 VMD420_D00137_00_M_XXDE/07.2015...
  • Seite 56 Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de Fotos: Bender Archiv...
