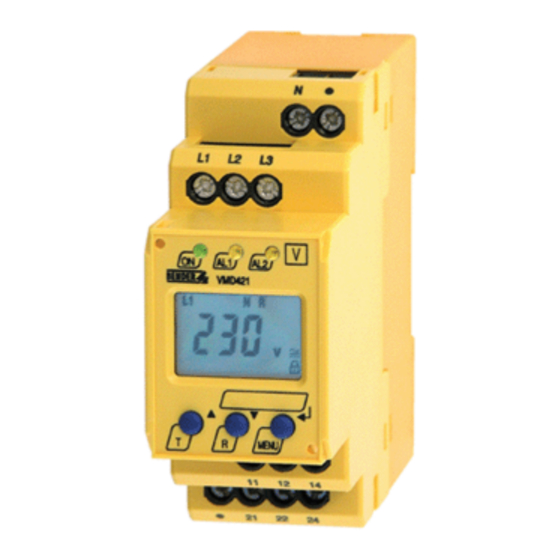

Bender VMD421H Handbuch

Spannungs und frequenzrelais
Vorschau ausblenden Andere Handbücher für VMD421H:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

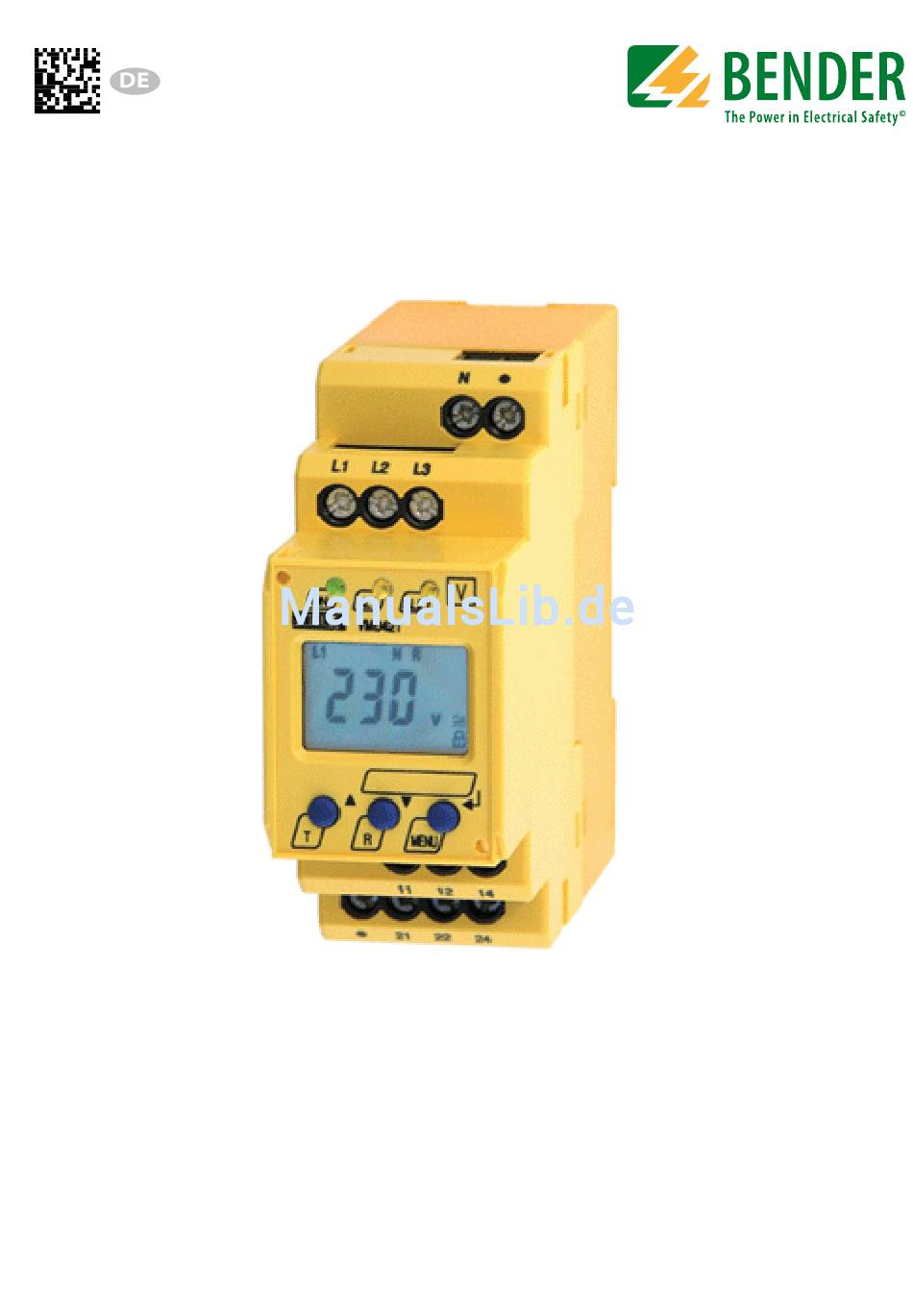

Handbuch
VMD421H
Spannungs und Frequenzrelais
zur Überwachung von 3(N)AC-Systemen mit 70...500 V
auf Über- und Unterspannung sowie auf Über- und Unterfrequenz
Software-Version: D239 V2.2x
VMD421H_D00138_01_M_XXDE/05.2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender VMD421H

Inhaltszusammenfassung für Bender VMD421H

  • Seite 1 Handbuch VMD421H Spannungs und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 70…500 V auf Über- und Unterspannung sowie auf Über- und Unterfrequenz Software-Version: D239 V2.2x VMD421H_D00138_01_M_XXDE/05.2016...
  • Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 5 Hinweise zur Benutzung des Handbuchs ..........5 Technische Unterstützung: Service und Support ......... 6 1.2.1 First-Level-Support ..................6 1.2.2 Repair-Service ....................6 1.2.3 Field-Service ....................... 7 Schulungen ......................8 Lieferbedingungen ..................8 Kontrolle, Transport und Lagerung ............8 Gewährleistung und Haftung ..............
  • Seite 4 5.5.11 Abfrage von Geräteinformationen ............46 5.5.12 Abfrage des Historienspeichers ............... 46 Inbetriebnahme ..................... 47 Preset-Funktion / Werkseinstellung ............48 6. Technische Daten VMD421H ............... 49 Tabellarische Daten ..................49 Normen, Zulassungen und Zertifizierungen ........52 Bestellangaben ....................53 VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 5: Wichtig Zu Wissen

    1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet.

  • Seite 6: Technische Unterstützung: Service Und Support

    Nutzung des Produktes behilflich sein sollen. Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten.

  • Seite 7: Field-Service

    Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für   Benderprodukte Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check,   Thermografie) Praxisschulungen für Kunden...

  • Seite 8: Schulungen

    Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender.

  • Seite 9: Gewährleistung Und Haftung

    Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts.   Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ...

  • Seite 10: Entsorgung

    Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach   dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 11: Sicherheitshinweise

    2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen.

  • Seite 12: Bestimmungsgemäße Verwendung

    Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das Spannungsrelais VMD421H überwacht 3(N)AC-Netze im Frequenzbereich 15…460 Hz auf Unter- und Überspannung sowie auf Unter- und Überfre- quenz. Die Geräte eignen sich für den Nennspannungsbereich U = 70…500 V. Die Versorgungsspannung entnimmt das Gerät intern der zu überwachen-...

  • Seite 13: Funktion

    3. Funktion 3.1 Gerätemerkmale Unter- und Überspannungsüberwachung in 3(N)AC-Netzen   Preset-Funktion:   automatische Einstellung der Ansprechwerte für Unter- und Überspan- nung, < U und > U sowie Unter- und Überfrequenz < f und > f Spannungs- und Frequenzüberwachung mit Fensterfunktion, ...

  • Seite 14: Schnelle Inbetriebnahme Für Un = 400 V, 50 Hz

    (Werkseinstellung wurde nicht verändert). 3. Wenn die Bedingungen 1 und 2 erfüllt sind, können Sie das Span- nungsrelais mit dem zu überwachenden 3-Phasen-Stromnetz gemäß Anschlussbild (Seite 23) verbinden. Automatisch stellen sich folgende vordefinierte Ansprechwerte ein: VMD421H Preset- Ansprechwert< Ansprechwert> Arbeitsbereich U, <...

  • Seite 15: Preset-Funktion

    Ansprechwert Überfrequenz ( > f) bei 400 Hz: f + 1 Hz Ansprechwert Unterfrequenz ( < f) bei 16,7 Hz, 50 Hz, 60 Hz: f - 1 Hz Ansprechwert Unterfrequenz ( < f) bei 400 Hz: f - 1 Hz Preset VMD421H Preset- Ansprech- Ansprech- Messverfahren Arbeits-...

  • Seite 16: Selbsttest, Automatisch

    Funktion Die nachfolgenden Ansprechwerte werden nur durch manuellen Start der Preset-Funktion (Menü/SEt/PrE) gesetzt 230 V 196…253 V 196 V 253 V (L1, L2, L3, N) 3-Phasen-N-Mes- sung: 3n 120 V 102…132 V 102 V 132 V (L1, L2, L3, N) Für den Fall, dass die gemessene Spannung außerhalb des in der Tabelle de- finierten Preset-Arbeitsbereichs liegt, erscheint im Display die Meldung „AL not Set“.

  • Seite 17: Funktionsstörung

    3.7 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.8 Fehlerspeicher Er kann aktiviert, deaktiviert oder in den Continuous-Mode (con) geschaltet werden.

  • Seite 18: Rückfallverzögerung Off

    Wurde der Passwort-Schutz aktiviert (on), können Einstellungen nur nach Ein- gabe des korrekten Passworts (0…999) vorgenommen werden. Falls Sie ihr Passwort vergessen haben und deshalb ihr Gerät nicht mehr bedienen kön- nen, wenden Sie sich bitte an info@bender-service.com. 3.12 Werkseinstellung FAC Nach Aktivieren der Werkseinstellung werden alle geänderten Einstellungen auf den Auslieferungszustand zurückgesetzt.

  • Seite 19: Start Des Geräts Mit Simuliertem Alarm

    Funktion 3.15 Start des Geräts mit simuliertem Alarm S.AL Falls im out-Menü der Menüpunkt S.AL aktiviert wurde, schaltet K1 bzw. K2 nach Anlegen der Nennspannung in den Alarmzustand. Dieser Zustand bleibt für die Verzögerungszeit t + t erhalten. Danach schaltet K1 bzw. K2 wieder zurück, sofern kein Fehler am Messeingang erfasst wird.
  • Seite 20 Funktion VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 21: Montage Und Anschluss

    4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ...

  • Seite 22: Maßbild Allgemein Und Skizze Für Schraubbefestigung

    Montage und Anschluss Maßbild allgemein und Skizze für Schraubbefestigung Das Gerät ist so zu montieren, dass die Lüftungsschlitze senkrecht durch- strömt werden können! Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un- teren Seite aufzuklappen. Montage auf Hutschiene Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist.
  • Seite 23 Montage und Anschluss 5. Verdrahtung Verdrahten Sie das Gerät gemäß Anschlussbild. Klemme Anschlüsse Anschluss an das zu überwachende L1, L2, L3, (N) System 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2 VMD421H_D00138_01_M_XXDE/05.2016...
  • Seite 24 Montage und Anschluss VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 25: Bedienung Und Einstellung

    5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Element Funktion Genutzte DisplayElemente Leiter L1…L3 (Außenleiter), L1…L3N Neutralleiter Asy, % Asymmetrie in % < U, Unterspannung (Alarm 2), > U Überspannung (Alarm 1) r1, 1 Alarm-Relais K1, r2, 2...

  • Seite 26: Funktion Der Bedienelemente

    Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment Betriebs-LED, grün Menüpunkt LEd deaktiviert: AL1, LED Alarm 1 leuchtet (gelb): Ansprechwert > U überschritten AL1 AL2 LED Alarm 2 leuchtet (gelb): Ansprechwert < U unterschritten Menüpunkt LEd deaktiviert: Beide LEDs leuchten bei Erreichen der Frequenz-Ansprechwerte <...

  • Seite 27: Menüstruktur

    Bedienung und Einstellung Ele- Gerätefront Funktion ment MENU-Taste (> 1,5 s): Start des Menübetriebs; Enter-Taste (< 1,5 s): MENU, Bestätigen von Menü-Punkt, Unter- menü-Punkt und Wert . Enter-Taste (> 1,5 s): Zurück zur nächst höheren Menü- Ebene. 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter.
  • Seite 28 Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung Fehlerspeicher (on, con, off) (Ausgabe- Arbeitsweise K1 (n.o.) steuerung) Arbeitsweise K2 (n.c.) LEDs signalisieren Relais im Alarmzustand Gerätefehler auf K1 r1 < U OFF Unterspannung auf K1 r1 > U ON Überspannung auf K1 r1 Asy ON Asymmetrie-Alarm auf K1...
  • Seite 29 Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung L1L2L3 - Messverfahren: Außenleiter-Spg. 3Ph, (Gerätesteu- Strang-Spg. 3n erung) Parametereinstellung über Passwort Werkseinstellung ausführen Preset manuell Funktion gesperrt Hard- / Software-Version ausgeben Historienspeicher für ers- ten Alarmwert, löschbar VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 30: Display Im Standard-Betrieb

    Bedienung und Einstellung 5.4 Display im Standard-Betrieb In der Werkseinstellung wird die Außenleiterspannung zwischen L1 und L2 angezeigt. Durch Betätigen der Aufwärts- oder Abwärts-Taste werden unter anderem Daten zu Asymmetrie, Netzfrequenz und Phasenfolge angezeigt. Um eine andere Anzeige als Standard festzulegen, bestätigen Sie ihre Aus- wahl mit Enter.

  • Seite 31: Display Im Menü-Betrieb

    Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Einstellbarer Parameter Menüpunkt Ansprechwerte abfragen und einstellen: – Unterspannung: < U (AL2) – Überspannung: > U (AL1) – Hysterese der Spannungs-Ansprechwerte: Hys U – Asymmetrie: Asy (AL1 und AL2) –...
  • Seite 32 Bedienung und Einstellung Menü-Struktur VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 33: Einstellen Der Parameter

    Bedienung und Einstellung Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts für Überspannung > U beschrieben. So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. 2. Bestätigen Sie mit Enter. Der Parameter Unterspannung <...

  • Seite 34: Ansprechwerte Unter- Und Überspannung Einstellen

    Bedienung und Einstellung 5.5.2 Ansprechwerte Unter- und Überspannung einstellen - Wert der Unterspannung (< U) - Wert der Überspannung (> U) - Hysterese (Hys) der Ansprechwerte < U und > U - Asymmetrie (Asy) der Phasen - Phasenfolge (PHS) linksdrehend (L) oder rechtsdrehend (R), im Beispiel von R nach L Ansprechwert Unterspannung <...
  • Seite 35 Bedienung und Einstellung Hysterese der Spannungs- Ansprechwerte einstellen Ansprechwert Asymmetrie einstellen Ansprechwert Phasenfolge einstellen VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 36: Ansprechwerte Unter-, Überfrequenz Und Hysterese Einstellen

    Bedienung und Einstellung 5.5.3 Ansprechwerte Unter-, Überfrequenz und Hysterese einstellen Ansprechwert Unterfrequenz < Hz einstellen Ansprechwert Überfrequenz > Hz einstellen VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 37: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen

    Bedienung und Einstellung Hysterese der Frequenz-Ansprechwerte einstellen 5.5.4 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstel- Fehlerspeicher ausschalten Alarm-Relais K1 auf Ruhestrom-Betrieb (n.c.) einstellen VMD421H_D00138_01_M_XXDE/05.2016...
  • Seite 38 Bedienung und Einstellung Alarm-Relais K2 auf Arbeitsstrom-Betrieb (n.o.) einstellen LEDs AL1/AL2 sollen Alarmzustand von K1/K2 signalisieren VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 39: Alarm-Kategorien Den Alarm-Relais Zuordnen

    Bedienung und Einstellung 5.5.5 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Unterspannungs-, Überspan- nungs-, Unterfrequenz-, Überfrequenz-, Asymmetrie-, Phasenfolge- und gerä- teeigene Fehler des Spannungsrelais zugeordnet werden. Ab Werk signalisiert K1 bei Überspannung einen Alarm, K2 alarmiert bei Unterspan- nung.

  • Seite 40: Alarm-Relais K1: Kategorie Überspannung Deaktivieren

    Bedienung und Einstellung Alarm-Relais K1: Kategorie Überspannung deaktivieren Alarm-Relais K1: Kategorie Asymmetrie-Alarm deaktivieren Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die jeweilige Alarm-LED (AL1/AL2) angezeigt! VORSICHT Dies gilt nur für die out-Menü-Einstellung LEd = off ! VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 41: Verzögerungszeiten Einstellen

    Bedienung und Einstellung Alarm-Relais K1: Kategorie Phasenfolge-Alarm deaktivieren 5.5.6 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…300 s) für K1, sowie t (0…300 s) für   Anlaufverzögerung t (0…300 s) beim Gerätestart   gemeinsame Rückfallverzögerung t (0…300 s) für K1, K2.
  • Seite 42 Bedienung und Einstellung Ansprechverzögerung einstellen Anlaufverzögerung einstellen VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 43: Messmethode Auswählen

    Bedienung und Einstellung 5.5.7 Messmethode auswählen Mit diesem Menüpunkt wählen Sie aus, ob das Gerät von Phase nach N (3n) oder von Phase nach Phase (3Ph) misst. Falls das Gerät an den Neutralleiter und die Außenleiter angeschlossen wurde, können Sie die Messmethode frei wählen.
  • Seite 44 Bedienung und Einstellung b) Passwort ändern c) Passwortschutz deaktivieren VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 45: Werkseinstellung Wiederherstellen

    Bedienung und Einstellung 5.5.9 Werkseinstellung wiederherstellen 5.5.10 Preset-Funktion manuell aktivieren Im Verlauf der Bedienfolge wird das Messverfahren abgefragt. Zur Wahl ste- hen entweder eine 3-Phasen-N-Messung (3n) oder eine 3-Phasen-Messung (3Ph). Im folgenden Beispiel wurde die 3-Phasen-Messung gewählt. VMD421H_D00138_01_M_XXDE/05.2016...

  • Seite 46: Abfrage Von Geräteinformationen

    Bedienung und Einstellung 5.5.11 Abfrage von Geräteinformationen Hiermit fragen Sie die Version der Software (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine können Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte aus- wählen. 5.5.12 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü...

  • Seite 47: Inbetriebnahme

    Bedienung und Einstellung 5.6 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Spannungs- relais zu überprüfen. Nach Anschließen eines fabrikneuen VMD421H an ein Standardsystem mit U = 400 V, 50 Hz führt die interne Preset-Funktion eine automatische Einstellung Ansprechwerte durch: Überspannung = 440 V (400 V + 10 %) (50 Hz + 1 Hz)

  • Seite 48: Preset-Funktion / Werkseinstellung

    Bedienung und Einstellung 5.7 Preset-Funktion / Werkseinstellung Bei erster Inbetriebnahme stellen sich in Abhängigkeit von U automatisch vordefinierte Ansprechwerte ein: Ansprechwert Überspannung (> U): 1,1 U Ansprechwert Unterspannung (< U): 0,85 U Hysterese U: Unterfrequenz < Hz Überfrequenz > Hz Hysterese Frequenz (Hys Hz): 0,2 Hz Fehlerspeicher M:...

  • Seite 49: Technische Daten Vmd421H

    6. Technische Daten VMD421H 6.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ............................400 V Bemessungs-Stoßspannung / Verschmutzungsgrad ..................4 kV / III Sichere Trennung (verstärkte Isolierung) zwischen ......... (N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24) Spannungsprüfung nach IEC 61010-1:...
  • Seite 50 Technische Daten VMD421H Hysterese U ............................1…40 % (5 %)* Asymmetrie ............................. 5…30 % (30 %)* Phasenausfall ......................durch Einstellen der Asymmetrie Phasenfolge ........................Rechtslauf / Linkslauf (off)* Ansprechabweichung Spannung bei 50 Hz / 60 Hz................. ±1,5 %, ±2 digit Ansprechabweichung Spannung im Bereich 15 Hz…460 Hz............

  • Seite 51: Anschluss

    Technische Daten VMD421H Historienspeicher (HiS) für ersten Alarmwert ................Datensatz Messwerte Passwort ............................Off / 0…999 (OFF)* Fehlerspeicher (M) Alarm-Relais ....................on / off / con (on)* Schaltglieder Anzahl ............................2 x 1 Wechsler (K1, K2) Arbeitsweise ......................Ruhestrom n.c. / Arbeitsstrom n.o.

  • Seite 52: Normen, Zulassungen Und Zertifizierungen

    Technische Daten VMD421H Anschluss........................... Federklemmen Anschlussvermögen: Starr .......................... 0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ................... 0,75…2,5 mm (AWG 19…14) Flexibel mit Aderendhülse ..................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart ..............................

  • Seite 53: Bestellangaben

    Technische Daten VMD421H 6.3 Bestellangaben Nennspannung Art.-Nr. Gerätetyp 3(N)AC 70…500 V / 288 V B 7301 0007 VMD421H-D-3 15…460 Hz (Federklemmen) 3(N)AC 70…500 V / 288 V VMD421H-D-3 B 9301 0007 15…460 Hz *Absolutwerte des Spannungsbereichs Montageclip für Schraubmontage (1 Stück je B 9806 0008 Gerät, Zubehör)
  • Seite 54 Technische Daten VMD421H VMD421H_D00138_01_M_XXDE/05.2016...
  • Seite 55 INDEX Aktuelle Messwerte Einstellbare Parameter, Liste 27 - Asymmetrie 30 Enter-Taste 27 - Außenleiterspannung 30 Entladezeit Energiespeicher bei Netzausfall - Nennfrequenz 30 - Phasenfolge 30 Anlaufverzögerung t 17 Fehlerspeicher in der Betriebsart ein, aus Anschlussplan 23 oder con 13 Ansprechverzögerung ton 17 Funktionsbeschreibung 13 Ansprechwerte einstellen Funktionsstörung 17...
  • Seite 56 Alarmwert) 29 Rückfallverzögerung toff 18 - InF (Hard- und Software-Version) 29 - out (Ausgabesteuerung) 28 Schnelle Inbetriebnahme für Un = 400 V 13 - Set (Gerätesteuerung 29 Schulungen 8 - t (Zeitsteuerung) 28 Selbsttest, automatisch 16 Menübetrieb starten 27 Selbsttest, manuell 16 Menüpunkt LEd 18 Service 6 Menüstruktur, Übersicht 27...
  • Seite 60 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de Fotos: Bender Archiv...
