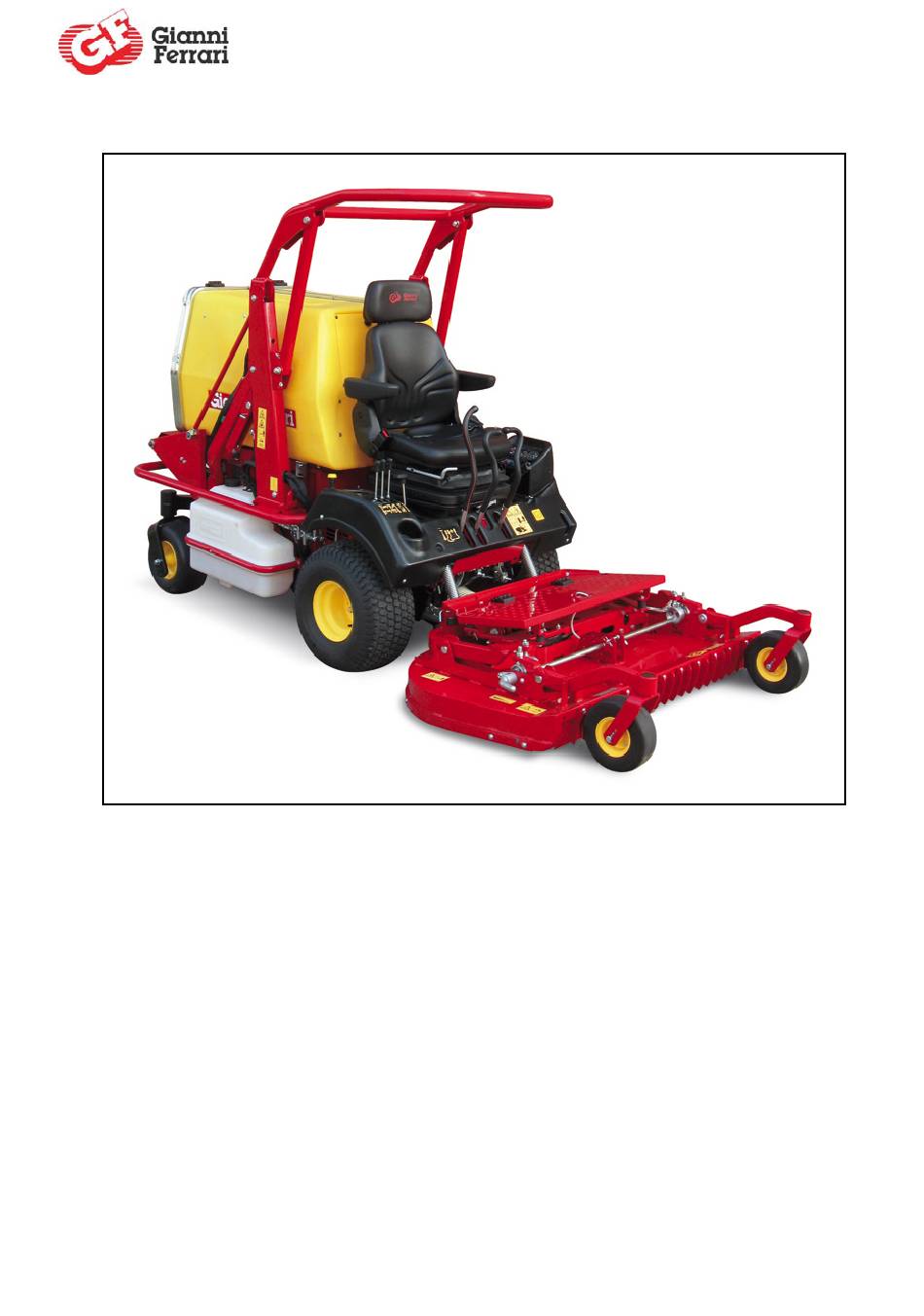

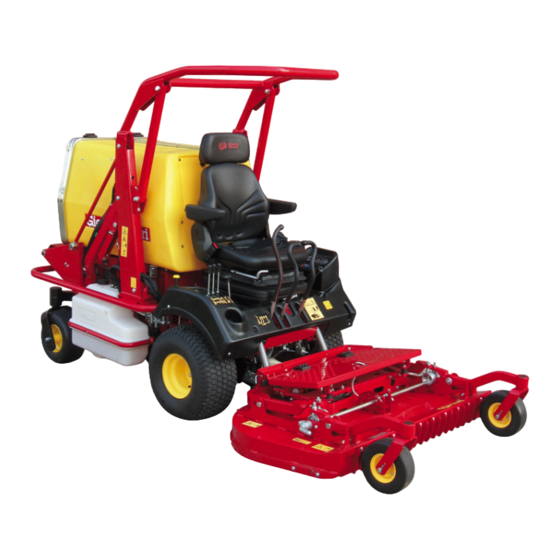

- Seite 1 Turbograss Bedienungs- und Wartungsanleitung BEDIENUNGS-UND WARTUNGSANLEITUNG Turbograss Auf Deutsch übersetzt von der ursprünglich Italienischen Version Seite 1 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 2 Mit der Registrierung Ihres neuen Produkts Gianni Ferrari setzt die Herstellergarantie umgehend in Kraft. Darüber hinaus hilft die Registrierung der Firma a Gianni Ferrari dabei, Ihnen eine schnelle und effiziente Dienstleistung bieten zu können.. Die Registrierung ermöglicht weiterhin, sofern Sie es wünschen, Informationen über Neuheiten, Initiativen und ®...
-
Seite 3: Inhaltsverzeichnis
STARTEN UND BEDIENEN DER MASCHINE KONTROLLEN UND WARTUNG FRONTHYDRAULIKANLAGE HYDRAULISCHE RÜCKHEBVORRICHTUNG HYDRAULISCHE HOCHENTLEERUNG SCHALLMESSUNG UND SCHWINGUNGEN SICHERHEITSAUFKLEBER WARNUNGEN FÜR DIE UMGEBUNG WARTUNGSHAUPTKONTROLLE WARTUNGSBUCH Anlagen: - Elektrische Anlage - Bedienungs- und Wartungsanleitung des Motors Seite 3 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... -
Seite 4: Kenndaten
Seite der Motorhaube befindet. Die Seriennummer der Maschine steht rechts auf dem Fahrgestell. Bei der Anforderung von Kundendienst oder der Bestellung von Ersatzteilen sind diese Daten stets anzugeben. Seriennummer ……………………………………………….. Seite 4 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... -
Seite 5: An Unsere Kunden
Einsatz ausgelegt. Die Maschine darf nicht betrieben oder bewegt werden, wenn sie nicht mindestens mit einem der nachfolgend beschriebenen Anbaugeräte ausgerüstet ist. Diese Anbaugeräte müssen von Gianni Ferrari hergestellt, oder zumindest durch Ferrari geprüft und freigegeben worden sein. Die Nutzung der Maschine mit anderer (bzw. nicht vorhandener Ausrüstung) ist nicht ordnungsgemäß und gefährlich, da dies nicht in unseren Sicherheits- bzw. -
Seite 6: Sicherheitsvorschriften
13) Wenn Sie die Maschine nicht verwenden, dann schalten Sie die Zapfwelle ab, senken das Anbaugerät bis auf den Boden, stellen den Motor aus, ziehen den Schlüssel ab und ziehen die Handbremse ein. 14) Während die Maschine zwischen zwei Arbeitsstellen bewegt wird, bitte immer den Mähantrieb abschalten, und Seite 6 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 7 Der Motor läßt sich nicht an, wenn: 1. die Handbremse nicht eingezogen ist oder der Bediener nicht auf dem Sitz ist 2. die Zapfwelle eingelegen ist 3. der Fahrhebel nicht im Leerlauf ist Seite 7 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 8: Technische Daten
- Zwei unabhängige Hebel zum Schalten der Fahrgeschwindigkeit und zum Lenken in den beiden Richtungen. - Ein Hebel zum Anhalten des Maschine und zur Vorwahl der Höchstgeschwindigkeit - Kleister Wendekreisradius: 0 (Rotation auf der Maschinenachse) - Geschwindigkeit in den beiden Richtungen: 0 - 10 Km/h Seite 8 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 9 - Mähwerk cm. 110 - Mulching Mechanischer Antrieb über Ölbadgetriebe. 2 Scheiben mit 8 schlagfesten Gliedermessern. Nützliche Schnittbreite 110. Schnitthöhe einstellbar von 2 cm bis 8 cm. Kippvorrichtung bei Reinigung und Wartung. Gewicht 110 kg. Seite 9 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 10 Seitlichen Heckauswurf oder Mulching des Schnittgutes. Messergetriebe mit Keilriemensystem. Mit 3 Messern. Arbeitsbreite 150 cm. Schnitthöhe einstellbar von 2 cm bis 8 cm. mit einem einzelnen Hebel. Kippvorrichtung bei Reinigung und Wartung. Gewicht 149 kg. Seite 10 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 11: Abmessungen
Palette mit Schrumpffolie verschickt werden. Sie muß immer sicher am Untergrund verankert werden. Die Maschine muß außerdem gebremst (mit Handbremse in Parkierstellung) und blockiert sein. Siehe Abschnitt 9 für Maschinentransport. Seite 11 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... -
Seite 12: Stellteile Und Anzeigevorrichtungen
Mod. Dieselmotor: den Zündschlüssel ca. 7 Sekunden auf “Vorziehen" stehenlassen und dann auf “Starten” weiterdrehen. Für weitere Infos bezüglich den Motor, halten Sie sich bitte streng an den ausführlichen Beschreibungen des Motor- Handbuchs. Seite 12 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 13 SICHERHEITSABSTAND (5-10 M). - Nach der Anwahl der Fahrgeschwindigkeit mit Hebel die beiden Hebel betätigen, um alle Vorgänge auszuführen, die zum Lenken der Maschine erforderlich sind. Jeder Hebel steuert einen hydraulischen Motor an, dessen Seite 13 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 14 * Der Motor kann nur mit dem Hebel für die Geschwindigkeitswahl der Parkposition und mit dem Schaltknopf der Zapfwelle in ausgeschalteter Position gestartet werden. * Wenn der Bediener bei laufendem Motor oder bei fahrender Maschine den Fahrersitz verläβt, ohne den Schaltknopf der Zapfwelle auszuschalten, kommt der Motor zum Stillstand. Seite 14 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 15 DER BEDIENER HAT DIE PFLICHT, SICHERHEITSVORRICHTUNG VERWENDEN, KEINE SACH- ODER PERSONENSCHÄDEN ZU VERURSACHEN (z. B. WARTUNGS-, REPARATUR-, REINIGUNGSDIENSTE). DIE SICHERHEITSVORRICHTUNG VON HAND LOSHAKEN UND DIE TÜR SENKEN, UM DIE TÜR ZU SCHLIESSEN UND DIE ARBEITSSTELLUNG WIEDERZUHERSTELLEN. Seite 15 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 16 Falls ein Abschleppen ohne Beachtung der angeführten Anweisungen ausgeführt wird, kann der hydrostatischer Antrieb schwer beschädigt werden. ACHTUNG! NACH AUSFÜHRUNG DES VORGANGS DIE FREIGABE-HEBEL AUF DIE ORIGINALSTELLUNG STELLEN, DAMIT DIE MASCHINE STÄNDIG GEBREMST IST UN DER ANTRIEB EINGESCHALTET IST. Seite 16 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 17: Kontrollen Und Wartung
HANDBREMSE SEIN MÜß. DER MOTOR (WO NICHT ANDERES EMPFOLEN IST) MÜß ABGESTELLT UND MIT DEM SCHLÜSSEL AUSGEZOGEN SEIN. BEI EINER STÖRUNG AN DER HYDRAULISCHEN ANLAGE ODER WENN DER MOTOR NICHT IN BETRIEB GESTEZT WERDEN KANN: Seite 17 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 18 ALLE BESCHRIEBENEN EINSTELLUNGEN DAS ANLASSEN DES MOTORS VERIANGEN, UM ORDNUNGSGEMÄSS DURCHGEFÜHRT WERDEN ZU KÖNNEN. DA DIES EINE POTENTIELLE GEFAHR DARSTELLT, SIND DIE ARBEITEN MIT EXTREMER VORSICHT UND MÖGLICHST IM BEISEIN EINER ZWEITEN PERSON AUSZUFÜHREN, DIE IM NOTFALL SOFORT EINGREIFEN KANN. Seite 18 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 19 Der Luftfilter ist durch einen Vorfilter geschützt, der sich auf dem Kotflügel links befindet. Der Vorfilter soll jährlich wie folgt gereinigt werden : die Befestigungsschraube lösen, die auf dem Deckel steht. Entfernen und leeren Sie den Behälter aus Plastik. Seite 19 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 20 ZUR GEWÄHRLEISTUNG EINER MAXIMALEN EFFIZIENZ AUCH UNTER SCHWIERIGEN EINSATZBEDINGUNGEN IST DIE MASCHINE MIT SPEZIALRIEMEN BESTÜCKT WORDEN. ES WIRD DESHALB EMPFOHLEN, NUR ORIGINALERSATZTEILE ZU VERWENDEN, UM NICHT DIE LEBENSDAUER DER MASCHINE UND DIE ARBEITSSICHERHEIT ZU BEEINTRÄCHTIGEN. Seite 20 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
- Seite 21 17 und auf den geeigneten Aufkleber auf dem Kotflügel beschrieben. Um die Luftreisen aus zu wechseln bitte vorgehen wie folgt: begeben Sie sich auf eine ebene Fläche stellen Sie den Motor ab Seite 21 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 22: Fronthydraulikanlage
Es ist keine besondere Wartung erforderlich, abgesehen von der regelmäßigen Prüfung der Ölmenge, die im Kreislauf vorhanden ist. Das wird bei Flüssigkeitsstands- Prüfung durch dem Stab vom Nachfüllstopfen ausgeführt Ölquantität und –Qualität: Siehe Abschnitt 17. Seite 22 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... -
Seite 23: Hydraulische Rückhebvorrichtung
(4) Drehzahl des Motors bei Testbedingungen. Die Messungen wurden auf Rasenflächen im Freien mit eingeschaltem Anbaugeräte ausgeführt. Die beschriebene Daten sind während des ECO-Gebrauchs festgestellt worden. Die Benutzung von persönlicher Schutzausrüstung PSA und Gehörschutz wird empfohlen Seite 23 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... -
Seite 24: Sicherheitsaufkleber
Turbograss Bedienungs- und Wartungsanleitung 15- SICHERHEITSAUFKLEBER Seite 24 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 25 5.2 Siehe Bedienungs- und wartungsanleitung der Maschine 5.3 Die Maschine auf Gefälle größer als 13° (23%) nie benutzen 6.1 Nicht in die drehende Turbine greifen, Verletzungsgefahr 6.2 Verletzungsgefahr durch herausgeschleuderte Gegenstände 6.3 Siehe Bedienungs- und Wartungsanleitung der Maschine Seite 25 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 26: Warnungen Für Die Umgebung
Einrichtungen für den Wasserempfang und Kläranlage auszuführen. Ökologische“ Wendung des Gerätes Wir machen darauf aufmerksam dass die Wendungszustände und die Steuerung des Fahrgerätes beträchtlich den Kraftstoffverbrauch und demzufolge die Umgebung beeinflussen. Seite 26 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com... - Seite 27 Abfallentsorgung dieser Teile, könnten schwere Umweltschäden verursacht werden. Falls auch elektrische oder elektronische Teile enthalten sind, sollten diese vor der Entsorgung entfernt werden und separat in geeigneten Behälter entsorgt werden. Seite 27 ©GF Gianni Ferrari Rev 07 www.gianniferrari.com...
-
Seite 28: Wartungshauptkontrolle
Bedienungs- und Wartungsanleitung Turbograss 17-WARTUNGSHAUPTKONTROLLE ZEITABSTAND - STUNDEN BESCHREIBUNG Reinigung des Kühlernetzes Reinigung des Kühler Riemenskontrolle Reinigung des Behältersnetzes Reinigung der hydraulischen Getriebe Messerschleifenskontrolle Allgemeine Reinigung Sorgfältige Gemeinreinigung Schmierung der Maschine Ölstand der Antriebsräder (Überprüfung) Ölstand des Winkelgetriebes (Mäher- und Werk) Ölstand der Hydrogetriebe und Anlage... -
Seite 29: Wartungsbuch
Bedienungs- und Wartungsanleitung Turbograss 18 - WARTUNGSBUCH Arbeitbeschreibung Datum Verricht von Stunden www.gianniferrari.com ©GF Gianni Ferrari Rev 07...
